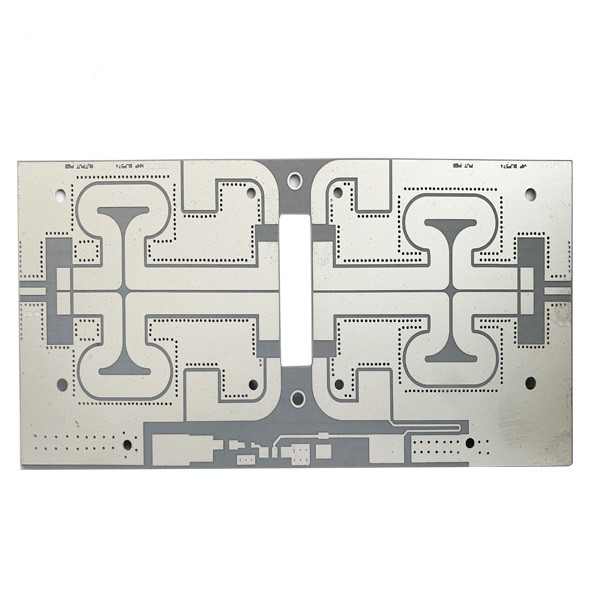

2.0 밀리미터 4 층 고주파 PCB

2.0 밀리미터 4 층 고주파 PCB

고주파 PCB 4 층 고주파 인쇄된 PCB 로저스 PCB 하얀 솔더 마스크 HF PCB 보드

4 층 고주파 인쇄된 PCB

고주파 PCB는 보통 500MHz에서부터 2 기가헤르츠까지 주파수 범위를 제공하며, 그것이 고속 PCB 설계, 전자 레인지, 고주파 주파수와 모바일 애플리케이션의 필요를 충족시켜 줄 수 있습니다. 주파수가 1 기가헤르츠 위에 있을 때, 우리는 고주파로서 그것을 규정할 수 있습니다.
전자 부품과 스위치의 복잡성은 계속해서 요즈음 증가하고 있고, 빠른 신호 흐름 비율을 필요로 합니다. 그러면 더 높은 전송 주파수는 요구됩니다. 고효율,와 고속, 더 낮은 희석,와 끊임없이 계속되는 유전 특성과 같이 유리하게 특별한 신호 요구사항을 전자 부품과 제품으로 통합시킬 때 고주파 PCB는 다량을 돕습니다.

이동 전화, 전자레인지, 고주파 주파수 (RF)와 고속 설계 응용을 포함하여 고주파 (HF) PCB는 기가헤르츠의 주파수에서 전자파가 다양한 적용에서 최소값으로 잃는 전송에 익숙해져 있습니다. 그러므로, 약간의 특정 특징과 프린트 회로 기판은 이러한 전자파를 전하는데 사용됩니다. 고주파 응용 분야를 위한 PCB를 설계하는 동안 여러 매개 변수는 감안합니다.

특별한 신호 요구사항을 당신의 전자 장치와 제품에 통합시킬 때 고주파 PCB는 당신의 필요를 충족시킬 수 있습니다. 이러한 더 높은 전송 주파수는 오늘의 점점 복잡한 전자 스위치와 다른 부품에서 필수인 더 빠른 신호 흐름 금리를 지원할 수 있습니다.

FAQ :

Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.

Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)

Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.

Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일

Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
