임피던스 제어는 엄격한 플렉스 PCB 설계 1.6 밀리미터 1 온스 끝난 OEM ODM을 특화했습니다

원래 장소 중국
브랜드 이름 Huashengxin
인증 UL , ISO9001
모델 번호 1539798
최소 주문 수량 1 PC
포장 세부 사항 진공
배달 시간 2L과 4L 원형을 위한 빠른 24 시간, HDI 보드 생산을 위한 3 일
지불 조건 전신환

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
PCB 레이어 4L 엄격한 가변 프린트 기판 재료 FR-4 +PI
보드 레이어 4L 서피스는 끝났습니다 침지 금
구리 두께 1/1/1/1OZ는 끝났습니다 최소 드릴링 크기 0.20 밀리미터
Min.PCB 트랙 / 격차 4 mil/4mil 애플리케이션 디지털 제품
하이 라이트

1가지 온스 엄격한 플렉스 PCB 디자인

,

1.6 밀리미터 엄격한 플렉스 PCB 디자인

,

1.6 밀리미터 임피던스 컨트롤 PCB

메시지를 남겨주세요
제품 설명

임피던스 제어는 엄격한 플렉스 PCB 설계 1.6 밀리미터 1 온스 끝난 OEM ODM을 특화했습니다



엄격한 플렉스 PCB 엄격한 플렉스 회로 제조사 플렉스 리지드 이사회 엄격한 플렉스 보드 엄격한 플렉스 회로 원형



4L 엄격한 가변 프린트 기판



리지드 피씨비의 적용은 작은 전기 장치에서 거대 항공우주 산업, 군이고 의학 필드까지 이릅니다. 그리고 플렉스 프린트 회로 기판은 플렉시블 기판으로 만들어집니다. 그들 다이나믹하게 더 낮은 두께와 경량과 그들을 가지고 있는 것은 구부릴 수 있으며 그들이 공간을 저장할 수 있고 그들이 또한 우수한 전기적이고 열식 성능 때문에 똑같이 막대한 적용을 가지고 있습니다.



플렉스 리지드 PCBS는 연성 보드와 리지드 보드의 기술을 콤비레 이사회입니다. 그들은 외부적으로 또는 내부로 하나 이상의 리지드 보드에 붙어 있는 가요성 회로 기판의 다층으로 구성됩니다. 그러므로 그들은 양쪽 경성 인쇄 회로 기판과 플렉스 회로 보드의 장점을 소유합니다. 리지드 플럭스 제품은 지지 조립체와 공간 / 중량 절감과 기계적인 안정성을 할수 있는 다수의 단면 인쇄 회로 기판 모듈로의 엄격한 프린트 회로 기판 조립의 믿을 만한 통합을 제공합니다.



엄격한 플렉스 보드의 장점은 다음을 포함합니다 :

1) 제품의 중량을 축소하기

2) 온도 저항은 우수합니다

3) 더 탄력적이기

4) 좋은 신뢰성으로



PCB 레이어 4L PCB 재료 FR4+PI
구리 두께 1/1/1/1OZ PCB 두께 1.6MM
민. 구멍 치수 0.20 밀리미터 Min.PCB 트랙 / 격차 : 4/4 밀리리터
PCB 솔더 마스크 그린 PCB 실크 스트린 백색
PCB 표면은 끝났습니다 침지 금 PCB 개요 라우팅
애플리케이션 디지털 제품
특수한 요구 사항 : 임피던스 control/FR-4+PI

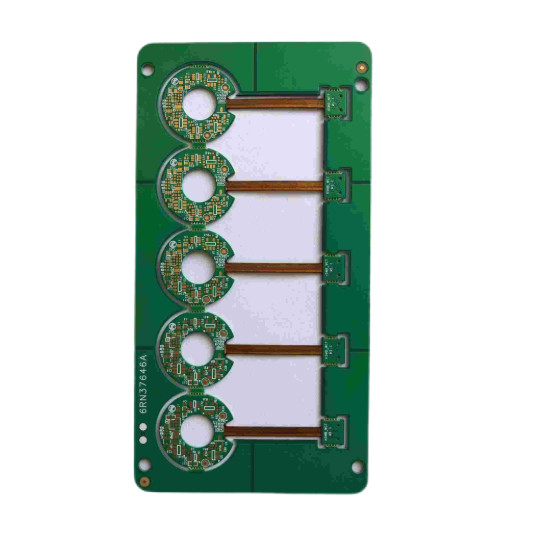

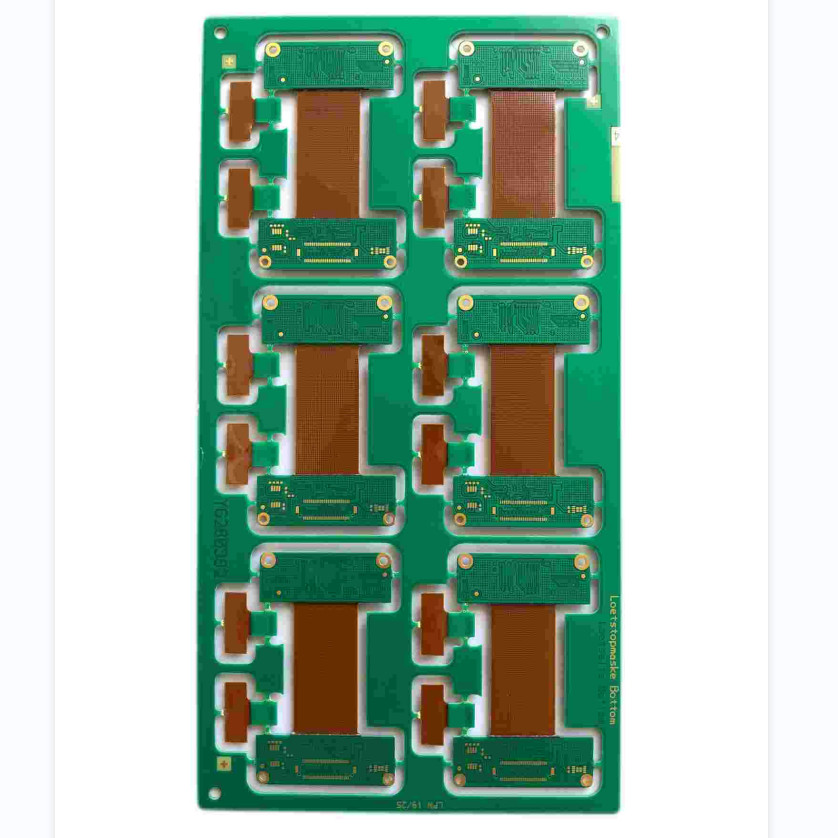

임피던스 제어는 엄격한 플렉스 PCB 설계 1.6 밀리미터 1 온스 끝난 OEM ODM을 특화했습니다 0임피던스 제어는 엄격한 플렉스 PCB 설계 1.6 밀리미터 1 온스 끝난 OEM ODM을 특화했습니다 1

FAQ :

Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.



Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)



Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.



Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.



Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일



Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
