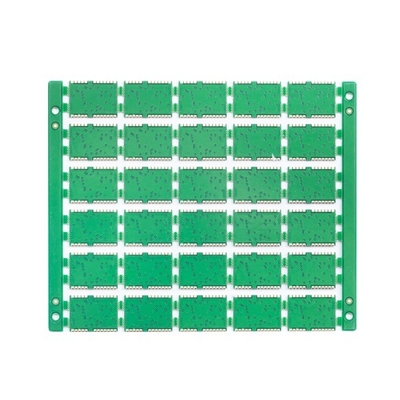

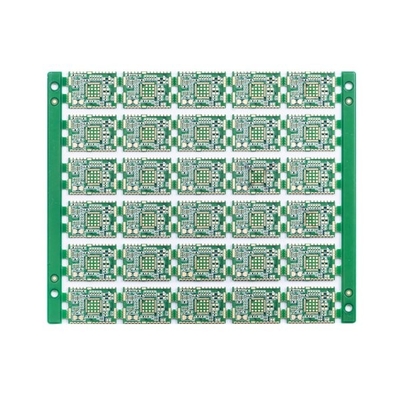

4L 그린 극단적 가는 PCB 임피던스 제어 하프 홀 3 밀리리터 0.8 밀리미터

원래 장소 중국
브랜드 이름 Huashengxin
인증 UL , ISO9001
모델 번호 130985
최소 주문 수량 1 PC
포장 세부 사항 진공
배달 시간 2L과 4L 원형을 위한 빠른 24 시간, HDI 보드 생산을 위한 3 일
지불 조건 전신환

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
PCB 이름 4L 얇은 인쇄 회로 기판 서피스는 끝났습니다 침지 금 2u
재료 FR4 판 두께 0.8 밀리미터
구리 두께 1/1/1/1OZ 민. 라인 거리 / 공간 3/3 밀리리터
솔더 마스크 KSM 그린 가장 적은 것 기계식 드릴링 홀 0.2 밀리미터
특수한 요구 사항 작은 라인 공간과 격차 :3/3 밀리리터 / 임피던스 제어 / 절반 홀 애플리케이션커뮤니케이션 제품 컴퓨터 네트워크 제품
하이 라이트

3 밀리리터 4L 극단적 가는 PCB

,

4L 3 밀리리터 극단적 가는 PCB

,

3 밀리리터 단일 회로 보드

메시지를 남겨주세요
제품 설명

4L 녹색 극단적 가는 PCB 임피던스 제어 하프 홀 3 밀리리터 0.8 밀리미터



극단적 가는 PCB는 피크브보드 컴퓨터 네트워크 박판 4L 녹색 PCB 작은 라인 공간 임피던스 제어 하프 구멍을 얇게 합니다



4L 얇은 인쇄 회로 기판




프린트 회로 기판의 원료는 FR4, 로저스, 무할로겐, 높은 TG 재료를 포함합니다...
0.2 밀리미터 또는 4 밀리미터 이상보다 적은 두께가 검토할 필요가 있을 것이라면, PCB 두께 역량은 0.2~4.0mm에서 왔습니다.
PCB 구리 두께 역량은 H~5oz입니다. 5 온스 이상이 처음에 그것을 검토할 필요가 있을 것인지.
활과 트위스트 허용한도는 0.075%입니다.
크기를 꿰뚫는 것 0.15 밀리미터보다 작고 처음에 이사회를 확인할 필요가 있을 것이라면, 최소 구멍 치수는 0.15 밀리미터입니다.
6 밀리미터 보다 더 구멍 치수가 구멍을 확대하기 위해 분쇄를 사용할 필요가 있을 것이라면, 최대 구멍 치수는 6.0 밀리미터입니다.
프린트 회로 기판의 색은 녹색과 매트 그린, 파란색, 매트 파란색, 검, 매트 흑인들, 노랑, 빨간색, 하얗고 기타를 포함합니다.
실크 스트린 색의 색 : 하얀, 검고 기타를 포함하세요.
인쇄 회로 기판 표면은 HASL 무연성, ENIG, 몰입 스킨, OSP, 선택적 ENIG + OSP, 이머젼 실버, ENEPIG, 골드 핑거, 기타 등등을 포함합니다.



HSX 제품 커버 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드와 리지드 플럭스는 기타 등등에 탑승합니다. 그것은 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12 시간 to72 시간)를 제공합니다.제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다.



회로 기판 층 총수 : 4L 회로판 박판 제품 : FR4
레이어 구리 두께 : 1/1/1/1OZ 판 두께 : 0.8MM
가장 적은 것 구멍 치수 : 0.2 밀리미터 가장 적은 것 PCB 트랙 / 격차 : 3/3 밀리리터
솔더 마스크 색 : KSM 그린 실크 스크린 색상 : 백색
PCB 표면은 끝났습니다 : 침지 금 이사회 프로필 : 라우팅 / V-커트
PCB 보드 애플리케이션 : 컴퓨터 네트워크
요구하는 특수한 요구 사항 : 작은 라인 공간과 격차 :3/3 밀리리터 / 임피던스 제어 / 절반 홀

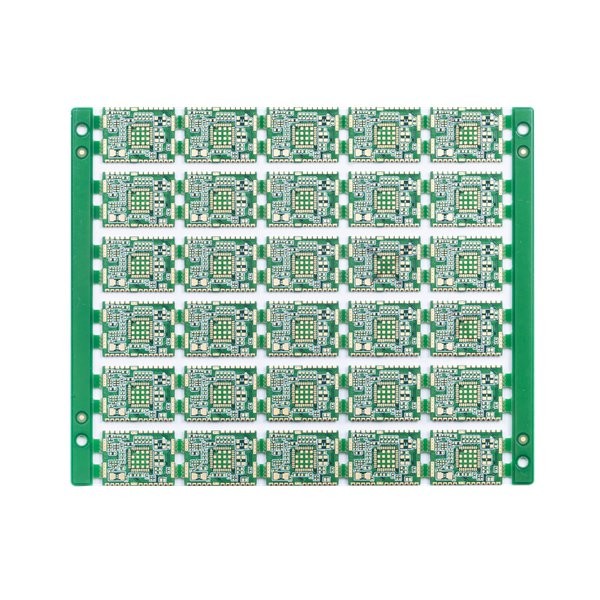

4L 그린 	극단적 가는 PCB 임피던스 제어 하프 홀 3 밀리리터 0.8 밀리미터 04L 그린 	극단적 가는 PCB 임피던스 제어 하프 홀 3 밀리리터 0.8 밀리미터 1



Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.



Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)



Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.



Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.



Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일



Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
