3 밀리리터 FR4 침지 금 PCB 단기거래 플렉스 회로 작은 BGA 3.0 밀리미터
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 이름 | 작은 BGA와 6L 층 단기거래 PCB | 재료 | FR4 IT-180A |
|---|---|---|---|
| 서피스는 끝났습니다 | 침지 금 3u | 판 두께 | 3.0 밀리미터 |
| 구리 두께 | 1/1/1/1/1/1OZ | 민. 라인 거리 / 공간 | 3/3 밀리리터 |
| 솔더 마스크 | 흑색 컬러 타이요 | 가장 적은 것 기계식 드릴링 홀 | 0.15 밀리미터 |
| 특수한 요구 사항 | 작은 라인 공간과 격차는 위에 플러그 홀과 도금에 나무진을 칠합니다 | 애플리케이션커뮤니케이션 제품 | 통신 |
| 하이 라이트 | 3 밀리리터 FR4 침지 금 PCB,3.0 밀리미터 침지 금 PCB,3 밀리리터 단기거래 플렉스 회로 |
||
제품 설명

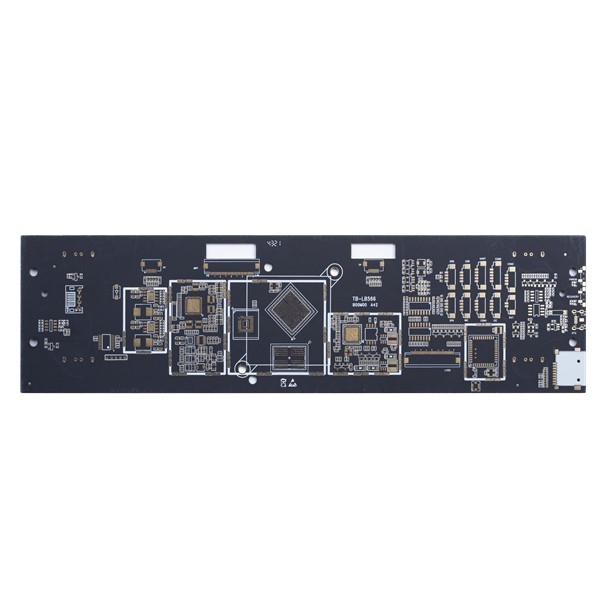

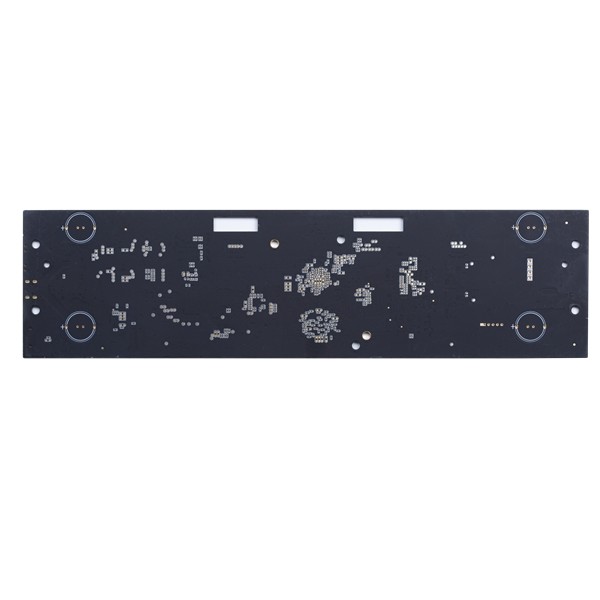

3 밀리리터 FR4 침지 금 PCB 단기거래 플렉스 회로 작은 BGA 3.0 밀리미터
단기거래 PCB는 빠른 PCB 위에서 충전되고 도금처리된 크기 임피던스 제어 수지를 통해 작은 라인 공간과 작은 격차에 탑승합니다
작은 BGA와 6L 층 단기거래 PCB
2010년에 설립되어 센즈헨 화성스인 회로는 프린트 회로 기판을 위한 전문적 제조사입니다. 화성스인 제품 커버 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드와 리지드 플럭스는 기타 등등에 탑승합니다. 우리는 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12hours시간에서 72 시간)를 제공합니다. 그리고 자사 제품은 넓게 통신 산업, 전원 공급기 장치, 항공 우주 산업에 대한 컴퓨터 네트워크로부터 적용됩니다.
레이어 :1-32layer, 면 레이어가 20L 또는 20L 보다 암컷이고 이사회를 검토할 필요가 있.
패널 측 >600 MM이 그것을 검토할 필요가 있을 것이라면, 최대 마감 판넬 사이즈는 740* 500 밀리미터입니다.
최소 패널 사이즈는 5 * 5 밀리미터입니다.
프린트 회로 기판의 원료는 FR4, 로저스, 무할로겐, 높은 TG 재료를 포함합니다...
블라인드와 매설 구멍 라미네이션 프레스 시간 : 똑같은 핵심 ≤3times를 밀어붙이세요 (>3 시간이 검토할 필요가 있습니다)
두께가 0.2 밀리미터 또는 4 밀리미터 이상 이하이고 처음에 그것을 검토할 필요가 있을 것이라면, PCB 두께 역량은 0.2~4.0mm에서 왔습니다.
PCB 구리 두께 역량 : 안쪽 layer≤ 6 항공 회사 코드 (그러나 6L,≥3OZfor 8L을 위한과 위쪽에 4L,≥4OZ를 위한 구리 두께 ≥5 항공 회사 코드가 검토될 것입니다)
외층 구리 : ≤ 10 항공 회사 코드 (≥5 항공 회사 코드가 검토할 필요가 있습니다)
활과 트위스트 허용한도는 0.075%입니다.
민 구멍 치수 : 1) 판 두께 ≤2.0mm 면, 분은 0.20 사이즈 밀리미터에 구멍을 뚫습니다. 이사회 thickness>2.0mm 면, 분은 사이즈에 구멍을 뚫습니다 : (드릴 비트 동안) 양상 ratio≤10
2) 이사회 thickness≤0.8mm 면, 분은 0.10 사이즈 밀리미터에 구멍을 뚫습니다. 이사회 thickness≤1.2mm 면, 분은 0.15 사이즈 밀리미터에 구멍을 뚫습니다
솔더 마스크 색 : 녹색이, 매트 그린, 파란색, 매트 파란색, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗,와 당신의 요청으로서.
실크 스트린 색 : 하얗, 검고 당신의 요청으로서
서피스는 끝났습니다 : HASL, LF-HASL, ENIG, 몰입 스킨, OSP, 선택적 ENIG + OSP, 이머젼 실버, ENEPIG, 도금 하드골드, 기타 등등.
| 레이어 총수 : | 6 층 | 회로판 박판 제품 : | FR4 IT-180A |
| 다른 구리 두께 : | 1/1/1/1/1/1OZ | PCB 보드 두께 : | 1.6 MM |
| 가장 적은 것 기계식 드릴링 홀 : | 0.15 밀리미터 | 민. 라인 거리 / 공간 : | 3/3 밀리미터 |
| 솔더 마스크 색 : | 흑색 컬러 타이요 | 르장드스의 색 : | 화이트 색 |
| PCB 표면은 끝났습니다 : | 침지 금 | 이사회 프로필 : | 분쇄 |
| PCB 보드 애플리케이션 : | 통신 | ||
| 요구하는 특수한 요구 사항 : | 작은 라인 공간과 격차 :3/3 밀리리터 / 분. 바이아 홀 0.15 사이즈 밀리미터 / 임피던스 제어 / 수지는 over/0.25mm BGA를 충전했고 도금처리했습니다 | ||
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 :당신의 PCB 공장 생산력은 어떻습니까?
한 : 우리의 월별 생산능력은 50,000 평방미터 / 달과 5000개 형태 / 달입니다.
Q3 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q4 :어떻게 보통 PCB를 수송하시겠습니까?
한 : 보통 소규모 포장물을 위해, 우리는 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송할 것입니다, 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
Q5 :생산을 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
