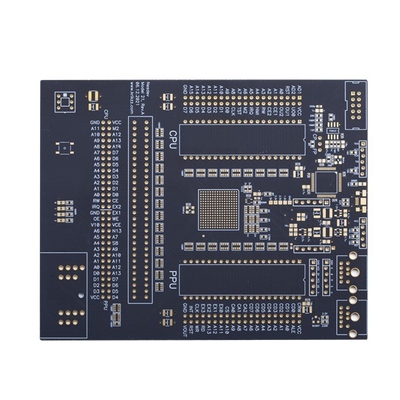

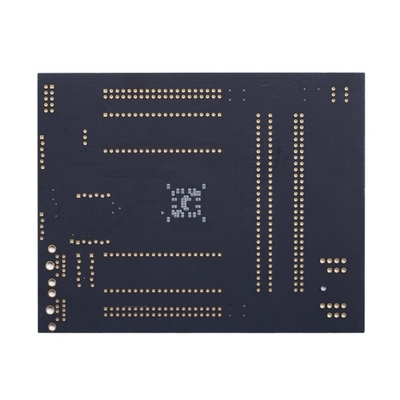

BGA ENIG 단기거래 Pcb 제작 6 층 회로판 1.6 밀리미터를 통해 작습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 이름 | 6 층은 빨리 검은 위원회를 돌립니다 | 재료 | FR4 |
|---|---|---|---|
| 서피스는 끝났습니다 | 침지 금 | 판 두께 | 1.6 밀리미터 |
| 구리 두께 | 1/1/1/1/1/1OZ | 민. 라인 거리 / 공간 | 4/4 밀리리터 |
| 솔더 마스크 | 2 옆을 위한 검은 솔더 마스크 | 가장 적은 것 기계식 드릴링 홀 | 0.15 밀리미터 |
| 특수한 요구 사항 | 분. 바이아 홀 0.15 사이즈 밀리미터 / 임피던스 control/0.25mm BGA | 애플리케이션커뮤니케이션 제품 | 디지털 제품 |
| 하이 라이트 | 4 밀리리터 단기거래 Pcb 제작,1.6 밀리미터 단기거래 Pcb 제작,1.6 밀리미터 6 층 회로판 |
||
제품 설명
BGA ENIG 단기거래 Pcb 제작 6 층 회로판 1.6 밀리미터를 통해 작습니다
작은 단기거래 PCB 보드를 통해와 BGA ENIG 이사회 단기거래 피크바 단기거래 인쇄 회로 판 어셈블리
6 층은 빨리 검은 위원회를 돌립니다
HSX 회로는 10,000 평방미터의 전체 생산 지역을 담당하고, 350 이상 근로자를 고용하고, 매달 위에 5,000 PCB 종류 보다 더 생산합니다. 자사 제품은 넓게 많은 업계와 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주, 등에서 사용됩니다.
맥스 레이어는 32 층입니다 (≥20 레이어가 검토할 필요가 있습니다)
패널 측 >600 MM이 이사회를 검토할 필요가 있을 것이라면, 최대 마감 판넬 사이즈는 740* 500 밀리미터입니다
민 마감 판넬 사이즈는 5 * 5 밀리미터입니다
PCB 재료는 PI +FR4,FR4, 로저스, 부식을 포함합니다
PCB 두께 역량은 0.2~4.0mm이고 검토할 필요가 있습니달 때 <0>4 밀리미터) (과 판 두께와 HASL 표면도 그러할 수 없습니다
안쪽이고 외부 토대 구리 능력의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz
활과 트위스트 허용한도 : 0.075%
민. 구멍 치수 : 0.15 밀리미터 (0.15 밀리미터보다 작으면 이사회를 검토할 필요가 있으세요)
HDI 민 보오링공 역량 : 0.08-0.10MM
PCB 트랙 / 격차 능력 : 3 밀리리터(0.075mm)
PCB 개요 방법 : 라우팅 / V-커트 / 펀칭
솔더 마스크 두께 역량 : 표준 15-20um ; 다음을 선불합니다 35 um
민 솔더 마스크 브릿지 폭 역량 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다
솔더 마스크 주입구 역량 : 0.1-0.5mm
땜납 마스크 덮개의 색은 녹색이 됩니다, 매트 그린, 파란색, 매트 파란색, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗, 기타 등등
PCB 실크 스트린은 하얀, 흑인들을 포함합니다고 당신의 요청으로서
벗길 수 있는 마스크 두께 역량 : 500-1000um
OSP 역량의 산화 필름 : 0.2-0.5um
HSX 회로의 장점 :
1)10년간 전문적 제작 PCB
2)최고급 위치설정, 전문적 생산 라인
3)안정적이고 성숙한 제조 기술
4)높은 신뢰도 품질 보증
5)종합 시장 서비스 시스템
6)신속한 응답, 빠른 전달
| 회로 기판 층 총수 : | 6 Ｌ | 회로판 박판 제품 : | FR4 |
| 레이어 구리 두께 : | 1/1/1/1/1/1OZ | 판 두께 : | 1.6MM |
| 가장 적은 것 구멍 치수 : | 0.15 밀리미터 | 가장 적은 것 PCB 트랙 / 격차 : | 4/4 밀리리터 |
| 솔더 마스크 색 : | 검정색 | 실크 스크린 색상 : | 백색 |
| PCB 표면은 끝났습니다 : | 침지 금 | 이사회 프로필 : | 라우팅 |
| PCB 보드 애플리케이션 : | 디지털 제품 | ||
| 요구하는 특수한 요구 사항 : | 분. 바이아 홀 0.15 사이즈 밀리미터 / 임피던스 control/0.25mm BGA | ||
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 :당신의 PCB 공장 생산력은 어떻습니까?
한 : 우리의 월별 생산능력은 50,000 평방미터 / 달과 5000개 형태 / 달입니다.
Q3 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q4 :어떻게 보통 PCB를 수송하시겠습니까?
한 : 보통 소규모 포장물을 위해, 우리는 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송할 것입니다, 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
Q5 :생산을 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
