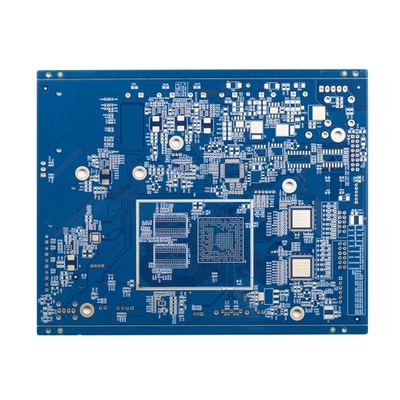

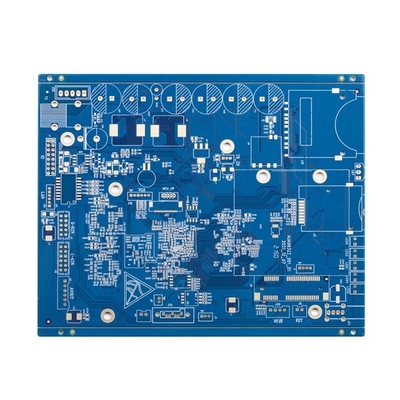

푸른 솔더 마스크 단기거래 PCB 보드 원형 4.8 밀리리터 1.6 밀리미터

푸른 솔더 마스크 단기거래 PCB 보드 원형 4.8 밀리리터 1.6 밀리미터

단기거래 PCB는 임피던스 제어 통신 장치 청색 솔더 마스크 빠른 원형에 탑승합니다

4L 임피던스 제어는 빨리 프린터 배선 기판을 돌립니다

맥스 레이어는 32 층입니다 (≥20 레이어가 검토할 필요가 있습니다)

패널 측 >600 MM이 이사회를 검토할 필요가 있을 것이라면, 최대 마감 판넬 사이즈는 740* 500 밀리미터입니다

민 마감 판넬 사이즈는 5 * 5 밀리미터입니다
PCB 재료는 PI +FR4,FR4, 로저스, 부식을 포함합니다
PCB 두께 역량은 0.2~4.0mm이고 검토할 필요가 있습니달 때 <0>4 밀리미터) (과 판 두께와 HASL 표면도 그러할 수 없습니다

안쪽이고 외부 토대 구리 능력의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz

활과 트위스트 허용한도 : 0.075%

민. 구멍 치수 : 0.15 밀리미터 (0.15 밀리미터보다 작으면 이사회를 검토할 필요가 있으세요)

HDI 민 보오링공 역량 : 0.08-0.10MM
PCB 트랙 / 격차 능력 : 3 밀리리터(0.075mm)
PCB 개요 방법 : 라우팅 / V-커트 / 펀칭

솔더 마스크 두께 역량 : 표준 15-20um ; 다음을 선불합니다 35 um

민 솔더 마스크 브릿지 폭 역량 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다

솔더 마스크 주입구 역량 : 0.1-0.5mm

땜납 마스크 덮개의 색은 녹색이 됩니다, 매트 그린, 파란색, 매트 파란색, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗, 기타 등등
PCB 실크 스트린은 하얀, 흑인들을 포함합니다고 당신의 요청으로서

벗길 수 있는 마스크 두께 역량 : 500-1000um
OSP 역량의 산화 필름 : 0.2-0.5um

FAQ :

Q1 : 공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.

Q2 : 당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)

Q3 : 내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.

Q4 : 우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q5 : PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일

Q6 : 당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
