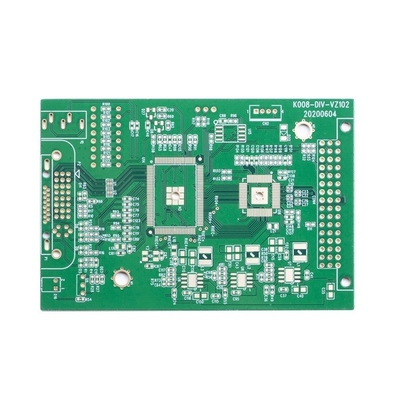

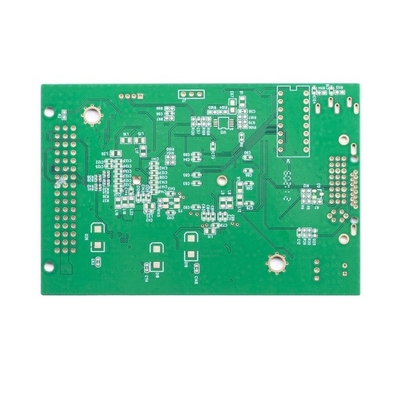

빠른 침지 금 임피던스는 PCB 보드 원형 FR4 S1150G를 돌립니다

빠른 침지 금 임피던스는 PCB 보드 원형 FR4 S1150G를 돌립니다

단기거래 PCB는 침지 금 임피던스 제어 단위 회로 보드 단기거래 샘플 수요 빠른 원형에 탑승합니다

4 층은 빨리 프린터 배선 기판을 돌립니다

PCB 두께 역량은 0.2~4.0mm이고 검토할 필요가 있습니달 때 <0>4 밀리미터) (과 판 두께와 HASL 표면도 그러할 수 없습니다

안쪽이고 외부 토대 구리 능력의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz

활과 트위스트 허용한도 : 0.075%

민. 구멍 치수 : 0.15 밀리미터 (0.15 밀리미터보다 작으면 이사회를 검토할 필요가 있으세요)

HDI 민 보오링공 역량 : 0.08-0.10MM
PCB 트랙 / 격차 능력 : 3 밀리리터(0.075mm)
PCB 개요 방법 : 라우팅 / V-커트 / 펀칭

솔더 마스크 두께 역량 : 표준 15-20um ; 다음을 선불합니다 35 um

민 솔더 마스크 브릿지 폭 역량 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다

솔더 마스크 주입구 역량 : 0.1-0.5mm

땜납 마스크 덮개의 색은 녹색이 됩니다, 매트 그린, 파란색, 매트 파란색, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗, 기타 등등
PCB 실크 스트린은 하얀, 흑인들을 포함합니다고 당신의 요청으로서

벗길 수 있는 마스크 두께 역량 : 500-1000um
OSP 역량의 산화 필름 : 0.2-0.5um

FAQ :

Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.

Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)

Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.

Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일

Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
