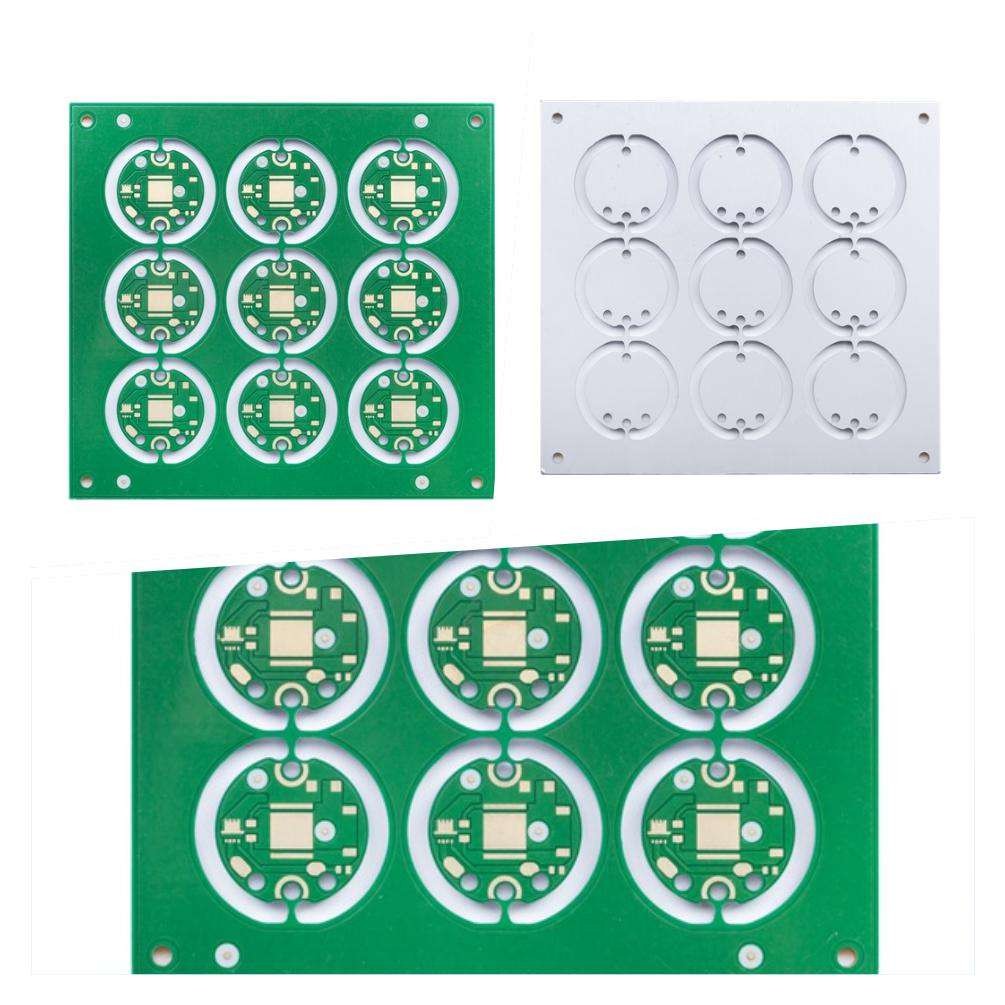

LED 라이트 편면 PCB 알루미늄 프린터 배선 기판 3.0 밀리미터 2 온스

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
xPCB 이름 | 1L 알루미늄 프린터 배선 기판 | 재료 | AL |
---|---|---|---|
서피스는 끝났습니다 | OSP | 판 두께 | 3.0 밀리미터 |
구리 두께 | 2/0 항공 회사 코드 | 열전도율 | 3 W/ m·K |
솔더 마스크 | 그린 | 전설 | 어떤 것 |
마감판 프로필 | 분쇄와 V-커트 | 애플리케이션커뮤니케이션 제품 | 자동차 산업 |
하이 라이트 | 3.0 밀리미터 편면 PCB,2 온스 3.0 밀리미터 편면 PCB,2개 온스 3.0 밀리미터 주도하는 PCB 보드 |
LED 라이트 편면 PCB 알루미늄 프린터 배선 기판 3.0 밀리미터 2 온스
일 측면 PCB 알루미늄 PCB 보드 LED 라이트 PCB 보드 알루미늄 베이스 PCB 단일층 알루미늄 PCB 알루미늄
측면 알루미늄 프린터 배선 기판
모든 금속 코어 PCB 중에, 알루미늄 PCB는 가장 일반적 형태입니다. 기재는 알루니늄 코어와 표준 FR4 재료로 구성됩니다. 그것은 냉방 부품과 제품의 전체 성능을 강화하는 것 대단히 효과적인 방법으로 열기를 식히는 열 클래드 층을 특징으로 합니다. PCB가 인 현재, 지원된 알루미늄은 고전력과 엄밀 허용 편차 적용의 해결책으로 생각했습니다.
레이어 :1-32layer, 면 레이어가 20L 또는 20L 보다 암컷이고 이사회를 검토할 필요가 있.
패널 측 >600 MM이 그것을 검토할 필요가 있을 것이라면, 최대 마감 판넬 사이즈는 740* 500 밀리미터입니다.
최소 패널 사이즈는 5 * 5 밀리미터입니다.
프린트 회로 기판의 원료는 FR4, 로저스, 무할로겐, 높은 TG 재료를 포함합니다...
0.2 밀리미터 또는 4 밀리미터 이상보다 적은 두께가 검토할 필요가 있을 것이라면, PCB 두께 역량은 0.2~4.0mm에서 왔습니다.
PCB 구리 두께 역량은 H~5oz입니다. 5 온스 이상이 처음에 그것을 검토할 필요가 있을 것인지.
활과 트위스트 허용한도는 0.075%입니다.
크기를 꿰뚫는 것 0.15 밀리미터보다 작고 처음에 이사회를 확인할 필요가 있을 것이라면, 최소 구멍 치수는 0.15 밀리미터입니다.
6 밀리미터 보다 더 구멍 치수가 구멍을 확대하기 위해 분쇄를 사용할 필요가 있을 것이라면, 최대 구멍 치수는 6.0 밀리미터입니다.
프린트 회로 기판의 색은 녹색과 매트 그린, 파란색, 매트 파란색, 검, 매트 흑인들, 노랑, 빨간색, 하얗고 기타를 포함합니다.
실크 스트린 색의 색 : 하얀, 검고 기타를 포함하세요.
인쇄 회로 기판 표면은 HASL 무연성, ENIG, 몰입 스킨, OSP, 선택적 ENIG + OSP, 이머젼 실버, ENEPIG, 골드 핑거, 기타 등등을 포함합니다.
|
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.
Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
