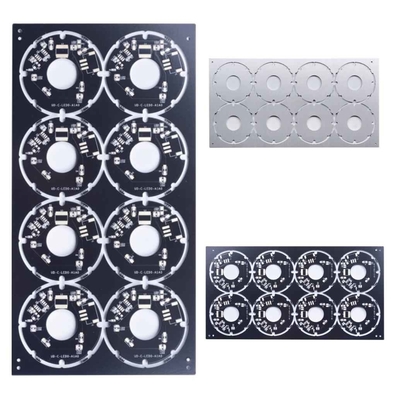

OSP 단일층 PCB 보드 1.6 밀리미터 주도하는 알루미늄 판 PCB 보드 OEM ODM

OSP 단일층 PCB 보드 1.6 밀리미터 주도하는 알루미늄 판 PCB 보드 OEM ODM

편면 PCB 알루미늄 PCB 보드 알루미늄 프린터 배선 기판 메탈 피씨비 알루미늄 토대 PCB 알루미늄 핵심 PCB

단일층 알루미늄 배이스 보드

HSX 회로 덮개 10,000 평방미터의 전체 생산 지역, 350명의 근로자 보다 더 엠프로이스가 매달 위에 5,000 PCB 유형을 생산합니다. 그것의 제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다.

알루미늄 PCB의 장점 :
1. 환경적으로 우호적입니다. 알루미늄은 논-톡식과 재활용할 수 있습니다.
2. 열의 발산. 그것이 회로판에 영향을 줄 수 있었다는 유해 효과를 그러므로 최소화하면서, 알루미늄은 필수 구성 요소로부터 떨어진 열을 이동시킬 수 있습니다.
3. 더 높은 내구성 : 알루미늄은 강도와 내구성을 제품에게 제공하고 그것이 제조와 취급과 일상적인 사용 동안 부수적인 파손부를 감소시킬 수 있습니다.
4. 경량 : 알루미늄은 경량 금속입니다.

레이어 :1-32layer, 면 레이어가 20L 또는 20L 보다 암컷이고 이사회를 검토할 필요가 있.
패널 측 >600 MM이 그것을 검토할 필요가 있을 것이라면, 최대 마감 판넬 사이즈는 740* 500 밀리미터입니다.
최소 패널 사이즈는 5 * 5 밀리미터입니다.
프린트 회로 기판의 원료는 FR4, 로저스, 무할로겐, 높은 TG 재료를 포함합니다...
0.2 밀리미터 또는 4 밀리미터 이상보다 적은 두께가 검토할 필요가 있을 것이라면, PCB 두께 역량은 0.2~4.0mm에서 왔습니다.
PCB 구리 두께 역량은 H~5oz입니다. 5 온스 이상이 처음에 그것을 검토할 필요가 있을 것인지.
활과 트위스트 허용한도는 0.075%입니다.
크기를 꿰뚫는 것 0.15 밀리미터보다 작고 처음에 이사회를 확인할 필요가 있을 것이라면, 최소 구멍 치수는 0.15 밀리미터입니다.
6 밀리미터 보다 더 구멍 치수가 구멍을 확대하기 위해 분쇄를 사용할 필요가 있을 것이라면, 최대 구멍 치수는 6.0 밀리미터입니다.
프린트 회로 기판의 색은 녹색과 매트 그린, 파란색, 매트 파란색, 검, 매트 흑인들, 노랑, 빨간색, 하얗고 기타를 포함합니다.
실크 스트린 색의 색 : 하얀, 검고 기타를 포함하세요.
인쇄 회로 기판 표면은 HASL 무연성, ENIG, 몰입 스킨, OSP, 선택적 ENIG + OSP, 이머젼 실버, ENEPIG, 골드 핑거, 기타 등등을 포함합니다.

FAQ :
Q1 :인쇄 회로 판 어셈블리 서비스와 부품 소스화를 제공할 수 있겠습니까?
한 : 예, 우리는 또한 요청 면 박스가 구축되 뿐만 아니라 부품 소스화와 인쇄 회로 판 어셈블리 서비스를 제공할 수 있습니다.

Q2 :당신이 어느 국가와 함께 일했습니까?
한 :미국, 캐나다, 이탈리아, 독일, 영국, 스페인, 프랑스, 러시아, 이란, 터키, 체코 공화국, 오스트리아, 오스트레일리아, 브라질, 일본, 인도 기타 등등.

Q3 :우리의 PCB 파일은 확인될 것입니까.
한 : 예. 당신의 데이터는 우리의 엔지니어들 팀에 의해 확인될 것입니다. 우리가 어떠한 기술적 문제도 발견하거나, 가지고 있다면 누구는 우리가 당신과 연락하고 함께 문제를 해결할 것을 문의합니다.

Q4 : 우리의 상품을 하고 선적 전에 시험될 것입니다.
한 : 예. 당신이 우리에게 검사 법을 제공하면 우리는 기능 회로시험을 제공할 수 있습니다.

Q5 :당신이 어느 결제 방법을 받아들입니까?
한 : 전송(T/T) 또는 신용(L/C)의 서한 또는 페이팔을 배선하세요 (페이팔이 500 미국달러하로 작은 값을 위해 유일합니다)
