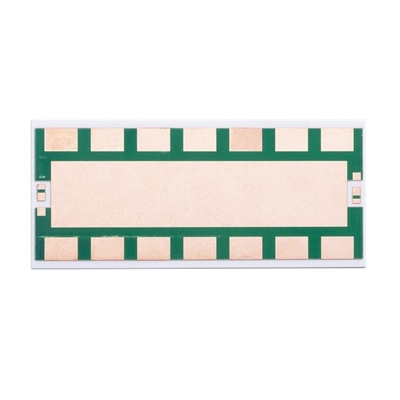

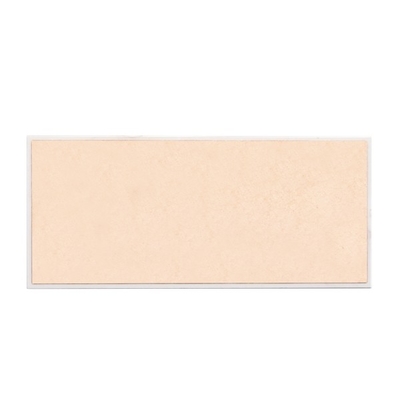

요업 PCB 보드 반도체 냉동기는 세라믹 인쇄 회로 기판 녹색 솔더 마스크 세라믹회로를 녹색으로 만듭니다

반도체 냉동기는 세라믹 인쇄 회로 기판을 녹색으로 만듭니다

세라믹 피씨비는 세라믹 분말과 유기 바인더를 수행하는 일종의 환기이고 열전도 유기적 세라믹 피씨비가 9-20W/m의 열전도율에 준비됩니다. 다시 말하면, 세라믹 피씨비는 어느 것이 전체 표면 위에서 활기 넘치는 곳으로부터 떨어진 열을 이동시키고 그것을 낭비하는 것에 대한 빠른 영향을 만들 이를테면 알루미나, 알루미늄 질화물, 베릴륨 산화물과 더불어 대단히 열띠게 전도성 있는 물질인 세라믹 기판과 프린트 회로 기판입니다. 게다가, 세라믹 피씨비는 레이저 고속 활성 금속화 기술인 LAM 기술로 제조됩니다. 그래서 향상된 성능과 덜 복잡한 구성과 전체 전통적 프린트 회로 기판을 대신할 수 있는 세라믹 피씨비가 대단히 다재다능합니다.

세라믹 인쇄 회로 기판은 다양한 적용을 가지고 있고, LED 분야, 태양 판넬 부품, 고전력 전력용 반도체 모듈, 반도체 냉장고, 전열 히터, 출력 제어 회로, 파워 하이브리드 회로, 현명한 전원 소자, 고주파 스위칭 전원 공급기, 고체 계전기, 자동차 전자 공학, 통신, 항공우주와 군 전자 부품에서 사용될 수 있습니다.

FAQ :

Q1 : 내가 인용을 얻을 수 있습니까?
한 : 우리에게 형식 거버와 거버 파일을 보내세요, PROTEL 99SE, PROTEL DXP, 전력 PCB, CAM350, ODB와 소요량을 제공합니다. 우리는 따라서 인용을 제공할 것입니다.

Q2 : 동영상 파일로부터 PCB를 제조하시겠습니까?
한 : 아니오. 그러나 당신이 우리에게 샘플 PCB를 보낼 수 있다면, 우리는 그것의 디자인에서 클로닝시키고 그것을 성취할 수 있습니다.

Q3 : 당신은 주식에서 PCB를 가지고 있습니까.
한 : 대부분의 PCB 보드는 맞춤화되고 그들이 다른 디자인을 가지고 있습니다, 우리가 고객들에 의해 제공된 거버 파일에 따라 그들을 생산합니다.

Q4 : 당신이 보통 어떠한 FR4 재료를 사용합니까?

한 : 킨보드, ITEQ, 성이이...

Q5 :당신이 보통 어떤 종류의 출하 방법을 사용합니까?
한 : 소용적 주문을 위해, 우리가 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송하기 위해 항상 제안하기를, 우리는 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
그리고 큰 부피 순서를 위해, 수송비를 절감하기 위해, 우리는 당신이 당신 자신의 발송자를 가지고 있고, 우리에게 정보를 제공할 수 있다면 물론, 공중에 의해 또는 해로로 출하를 배열하기 위해 제안할 것입니다, 출하를 배열하기 위해 그들과 연락할 수 있습니다.
