1.6MM 6L 맞춘 인쇄 회로 기판은 골드 핑거 FR4 BGA PCB에 탑승합니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 이름 | 골드 핑거와 6 층 PCB | 재료 | FR4 TG170 |
|---|---|---|---|
| 서피스는 끝났습니다 | 침지 금, 골드 핑거 30U | 판 두께 | 1.6MM |
| 구리 두께 | 1/1/1/1/1/1OZ는 끝났습니다 | 민. 라인 거리 / 공간 | 3/3 밀리리터 |
| 솔더 마스크 | 그린 | 가장 적은 것 기계식 드릴링 홀 | 0.15 밀리미터 |
| 특수한 요구 사항 | 충전되고 위에 도금처리된 바이아 홀 0.15 사이즈 밀리미터 / 임피던스 제어 / 수지 | 애플리케이션커뮤니케이션 제품 | 디지털 제품 |
| 하이 라이트 | 6L 맞춘 프린터 배선 기판,1.6MM 6 층 PCB,6L 맞춘 PCB 보드 |
||
제품 설명

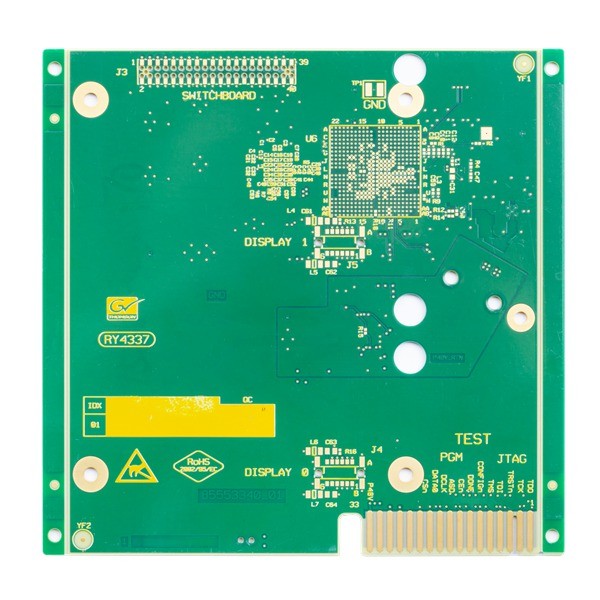

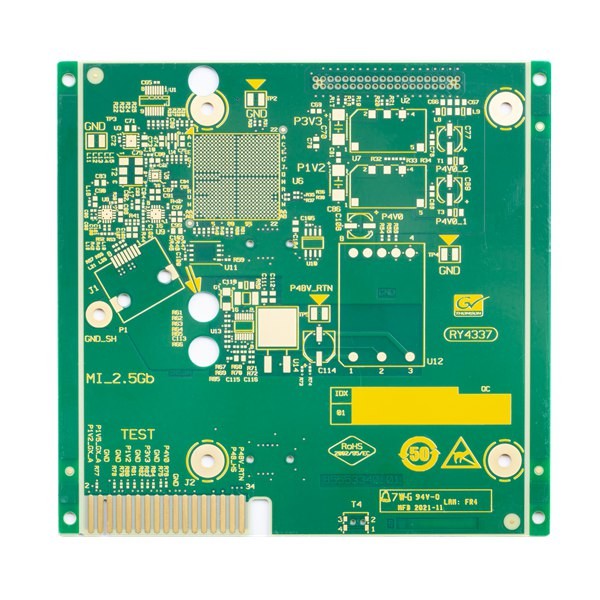

1.6MM 6L 맞춘 인쇄 회로 기판은 골드 핑거 FR4 BGA PCB에 탑승합니다
주문 제작된 인쇄 회로 기판은 골드 핑거 FR4 BGA PCB 6 층에 탑승합니다
단기거래 PCB 보드는 플러그된 구멍 임피던스 제어 골드 핑거 작은 라인 공간과 격차에 나무진을 칠합니다
골드 핑거와 6 층 단기거래 PCB
레이어 :1-32layer, 면 레이어가 20L 또는 20L 보다 암컷이고 이사회를 검토할 필요가 있.
패널 측 >600 MM이 그것을 검토할 필요가 있을 것이라면, 최대 마감 판넬 사이즈는 740* 500 밀리미터입니다.
최소 패널 사이즈는 5 * 5 밀리미터입니다. 빨리 엄격한 플렉스 Pcb를 돌리세요
프린트 회로 기판의 원료는 FR4, 로저스, 무할로겐, 높은 TG 재료를 포함합니다...
블라인드와 매설 구멍 라미네이션 프레스 시간 : 똑같은 핵심 ≤3times를 밀어붙이세요 (>3 시간이 검토할 필요가 있습니다)
두께가 0.2 밀리미터 또는 4 밀리미터 이상 이하이고 처음에 그것을 검토할 필요가 있을 것이라면, PCB 두께 역량은 0.2~4.0mm에서 왔습니다.
PCB 구리 두께 역량 : 안쪽 layer≤ 6 항공 회사 코드 (그러나 6L,≥3OZfor 8L을 위한과 위쪽에 4L,≥4OZ를 위한 구리 두께 ≥5 항공 회사 코드가 검토될 것입니다)
외층 구리 : ≤ 10 항공 회사 코드 (≥5 항공 회사 코드가 검토할 필요가 있습니다)
활과 트위스트 허용한도는 0.075%입니다.
민 구멍 치수 : 1) 판 두께 ≤2.0mm 면, 분은 0.20 사이즈 밀리미터에 구멍을 뚫습니다. 이사회 thickness>2.0mm 면, 분은 사이즈에 구멍을 뚫습니다 : (드릴 비트 동안) 양상 ratio≤10
2) 이사회 thickness≤0.8mm 면, 분은 0.10 사이즈 밀리미터에 구멍을 뚫습니다. 이사회 thickness≤1.2mm 면, 분은 0.15 사이즈 밀리미터에 구멍을 뚫습니다
솔더 마스크 색 : 녹색이, 매트 그린, 파란색, 매트 파란색, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗,와 당신의 요청으로서.
실크 스트린 색 : 하얗, 검고 당신의 요청으로서
서피스는 끝났습니다 : HASL, LF-HASL, ENIG, 몰입 스킨, OSP, 선택적 ENIG + OSP, 이머젼 실버, ENEPIG, 도금 하드골드, 기타 등등.
| 레이어 총수 : | 6 층 | 회로판 박판 제품 : | FR4 TG170 |
| 다른 구리 두께 : | 1/1/1/1/1OZ | PCB 보드 두께 : | 1.6 MM |
| 가장 적은 것 기계식 드릴링 홀 : | 0.15 밀리미터 | 민. 라인 거리 / 공간 : | 3/3 밀리리터 |
| 솔더 마스크 색 : | 라이트 그린 | 르장드스의 색 : | 화이트 색 |
| PCB 표면은 끝났습니다 : | 침지 금, 골드 핑거 30U " | 이사회 프로필 : | Milling+V-CUT |
| PCB 보드 애플리케이션 : | 디지털 제품 | ||
| 요구하는 특수한 요구 사항 : | 작은 라인 공간과 격차 :3/3 밀리리터 / 분. 바이아 홀 0.15 사이즈 밀리미터 / 임피던스 제어 / 수지는 over/0.25mm BGA / 골드 핑거를 충전했고 도금처리했습니다 | ||
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.
Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
