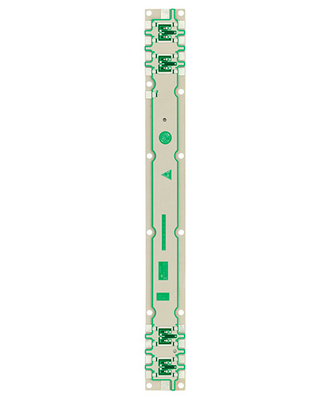

두배인 주석기지 스테이션은 디지털 제품을 위해 승인받은 PCB ISO9001 UL을 측면을 댔습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 판 두께 | 0.95 밀리미터 | 선 폭과 공간 | 0.5 밀리리터 / 0.20 밀리리터 |
|---|---|---|---|
| 표면 처리 | 쉔 주석 | 바닥의 수 | 2L |
| 하이 라이트 | 주석기지 기지 양면 배밀도 디스켓 PCB,ISO9001은 두배로 PCB를 측면을 댔습니다,0.5 밀리리터 양면 회로 기판 |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Items | Standard | Advanced | |
|---|---|---|---|
| Fr4 max. layers. count | 1~24 | 26~36 | |
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
제품 설명
두배인 주석기지 스테이션은 디지털 제품을 위해 승인받은 PCB ISO9001 UL을 측면을 댔습니다
두배인 2L 주석 기지국 안테나는 승인받은 PCB ISO9001 UL을 측면을 댔습니다
고주파 접시 + 최고 긴 사이즈
제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다. HSX는 교육을 잘 받은과 경험이 풍부한 팀과 진보적 생산 장치를 소유합니다.
HSX 공장의 능력의 패널 사이즈는 최대 740x500mm이지만, 그러나 패널 사이즈가 600 밀리미터보다 클 때, 그것은 처음에 검토일 필요가 있을 것입니다. 그리고 우리가 도달할 수 있는 최소 패널 사이즈는 5*5mm입니다.
우리가 도달할 수 있는 PCB 두께는 0.2 밀리미터부터 4.0 밀리미터 까지입니다, 판 두께가 4 밀리미터 보다 더 높 또는 0.2 밀리미터 보다 낮을 때, 이사회는 처음에 평가받을 필요가 있을 것입니다. (PS. 판 두께가 0.6 밀리미터보다 같거나 작을 때, 그것은 완성된) HASL 표면에 신청하지 않을 것입니다
안쪽이고 외부 레이어의 기지 구리 두께는 작은 0.3/0.5 온스와 최대 3 온스입니다.
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 :당신의 PCB 공장 생산력은 어떻습니까?
한 : 우리의 월별 생산능력은 50,000 평방미터 / 달과 5000개 형태 / 달입니다.
Q3 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q4 :어떻게 보통 PCB를 수송하시겠습니까?
한 : 보통 소규모 포장물을 위해, 우리는 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송할 것입니다, 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
Q5 :생산을 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
