HASL FR4 TG170 다층 인쇄 회로 보드 8 층 Pcb
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 레이어 | 8L 이사회 | 재료 | FR4,TG170 |
|---|---|---|---|
| PCB 표면 | HASL | 솔더 마스크 | 양측 사이드를 위한 청색 |
| 애플리케이션 | 전자적인 소비자 | 생산 소요 시간 | 빨리 2L과 4L을 위한 24H |
| 하이 라이트 | TG170 다층 인쇄 회로 보드,HASL 다층 인쇄 회로 보드,FR4 TG170 8 층 PCB |
||
제품 설명

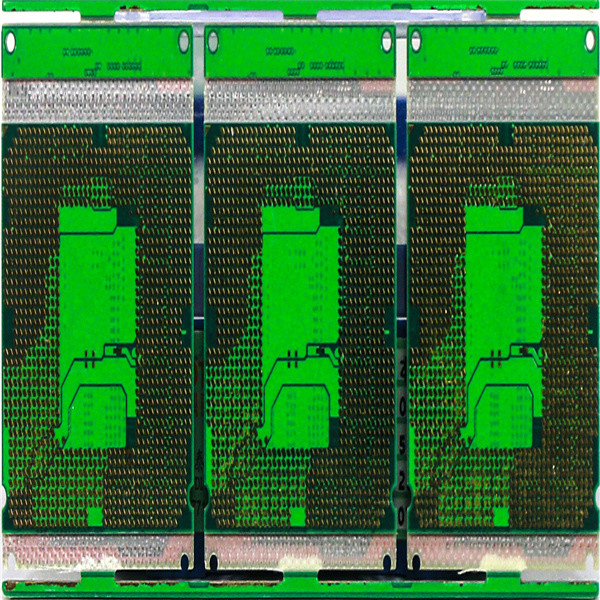

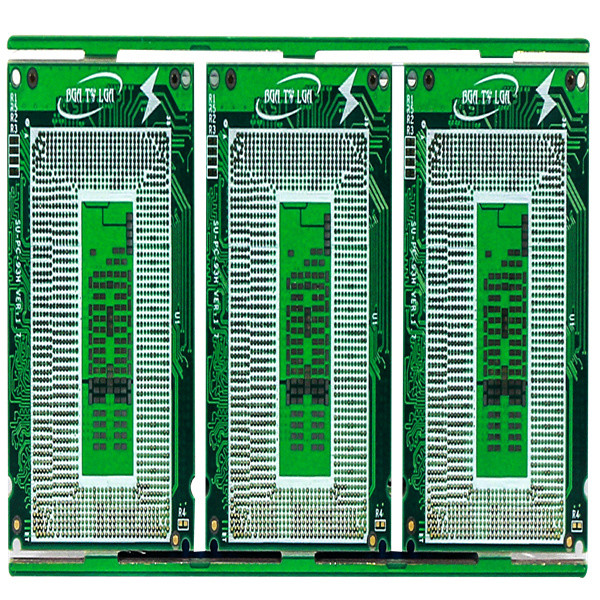

HASL FR4 TG170 다층 인쇄 회로 보드 8 층 Pcb
다층 인쇄 회로 보드 다층 회로판 FR4 프린터 배선 기판 경성 인쇄 회로 기판
다층 인쇄 회로 보드
맥스 레이어 : 32 층 (≥20 레이어가 검토할 필요가 있습니다)
맥스 마감 판넬 사이즈 : 740* 500 밀리미터 (>600 MM이 검토할 필요가 있습니다)
민 마감 판넬 사이즈 : 5 * 5 밀리미터
PCB 재료 : +FR4,FR4를 뒤죽박죽 섞고 성교합니다
PCB 두께 : 0.2~4.0mm (<0.2 mm,>4 밀리미터가 검토할 필요가 있습니다) (판 두께 ≤ 0.6 밀리미터가 HASL 표면에 신청하지 않습니다)
안쪽이고 외부 토대 구리의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz
활과 트위스트 : 0.075%
민. 구멍 치수 : 0.15 밀리미터 (<0.15 밀리미터가 검토할 필요가 있습니다)
HDI 민 보오링공 : 0.08-0.10MM
PCB 트랙 / 격차 : 3 밀리리터(0.075mm)
PCB 개요 : 라우팅 / V-커트 / 펀칭
솔더 마스크 두께 : 표준 15-20um ; 다음을 선불합니다 35 um
민 솔더 마스크 브릿지 폭 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다
솔더 마스크 주입구 : 0.1-0.5mm
솔더 마스크의 색 : 녹색, 매트 그린, 파랑, 매트 파랑, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗, 기타 등등
PCB 실크 스트린 : 하얗, 검고 당신의 요청으로서
벗길 수 있는 마스크 두께 : 500-1000um
OSP의 산화 필름 : 0.2-0.5um
| PCB 레이어 | 8L |
| PCB 표면 | HASL |
| PCB 재료 | FR4,TG170 |
| PCB 두께 | 1.6 |
| 민. 구멍 치수 | 0.25 밀리미터 |
| PCB 트랙 / 격차 : | 4 밀리리터 |
| PCB 개요 |
라우팅과 V-커트 |
| PCB 솔더 마스크 | 그린 |
| PCB 실크 스트린 | 백색 |
| 애플리케이션 | 전자적인 소비자 |
| 생산 소요 시간 | 빨리 2L과 4L을 위한 24H |
FAQ :
1. 당신은 어떠한 서비스를 제공할 수 있습니까?
PCB 제품, 인쇄 회로 판 어셈블리, 래피드 프로토타입
2. 당신의 생산 소요 시간이 얼마나 빠릅니까?
HDI 이사회를 위한 2L과 4L, 3WDs를 위한 패스테스트 24H.
3. 빠른 인용을 얻는 방법?
누구, 소요량, 기타 등등) 면 레이어, 판 두께, 구리 두께, 표면 처리, 솔더 마스크와 실크 스트린 색깔, 특별한 요청 (을 포함하여 거버 파일과 이사회에 대한 세부를 제공하세요
샘플 :
| PCB 레이어 | 2L |
| PCB 표면 | LF-HASL |
| PCB 재료 | FR4, TG170 |
| 구리 두께 | 1/1 온스는 끝났습니다 |
| PCB 솔더 마스크 | 양측 사이드, 녹색 |
| PCB 실크 스트린 | 하얀 양측 사이드 |
| 양 | 15 pcs,15 근무일 |
4.당신이 어떠한 지불 기간을 가지고 있습니까?
와이어 전송(T/T)
