다층 인쇄 회로 보드 1OZ 4 층 다층 인쇄 회로 기판 FR4 TG170 푸른 솔더 마스크
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 4L PCB 보드 | 재료 | FR4,TG170 |
|---|---|---|---|
| PCB 레이어 | 4L | 판 두께 | 1.2 밀리미터 |
| 끝난 구리 두께 | 1/1/1/1OZ | 솔더 마스크 색 | 청색 |
| 실크스크린 색상 | 백색 | 특별한 요청 | 수지 플러그된 홀과 위에 도금처리하는 것 |
| 하이 라이트 | 1OZ 다층 유연한 PCB,TG170 다층 유연한 PCB,FR4 TG170 다중층 회로 |
||
제품 설명

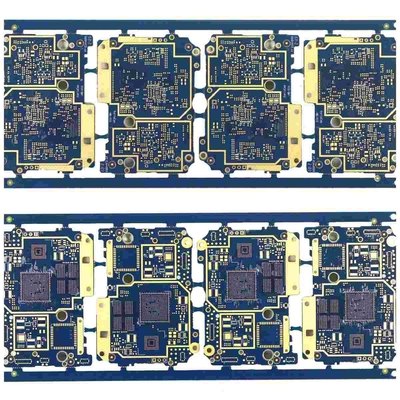

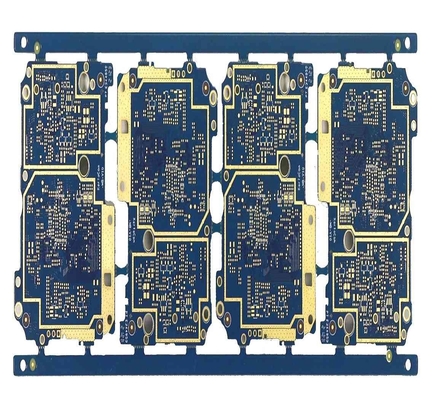

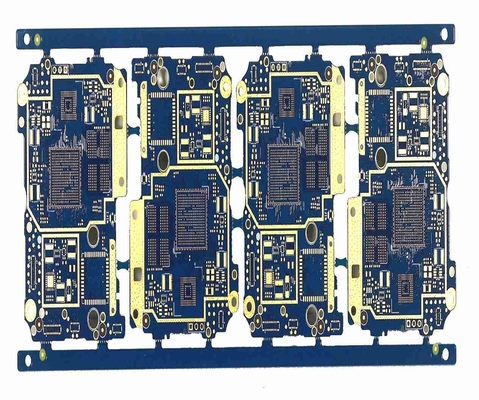

다층 인쇄 회로 보드 1OZ 4 층 다층 인쇄 회로 기판 FR4 TG170 푸른 솔더 마스크
4L 프린터 배선 기판 / PCB 보드
맥스 레이어 : 32 층 (≥20 레이어가 검토할 필요가 있습니다)
맥스 마감 판넬 사이즈 : 740* 500 밀리미터 (>600 MM이 검토할 필요가 있습니다)
민 마감 판넬 사이즈 : 5 * 5 밀리미터
민 보오링공 : 0.15 밀리미터 (<0.15 밀리미터가 검토할 필요가 있습니다)
HDI 민 보오링공 : 0.08-0.10MM
종횡비 : 15시 1분 (>12:1은 검토할) 필요가 있습니다
판 두께 : 0.2~4.0mm (<0.2 mm,>4 밀리미터가 검토할 필요가 있습니다)
구리 두께 : 안쪽 layer≤ 6 항공 회사 코드 (≥5 6L,≥3OZfor 8L을 위한과 위쪽에 4L,≥4OZ를 위한 항공 회사 코드가 검토될 것입니다)
외부 레이어 copper≤ 10 항공 회사 코드 (≥5 항공 회사 코드가 검토할 필요가 있습니다)
holes≤ 5 항공 회사 코드 (≥1 항공 회사 코드에서 구리는 검토할 필요가 있습니다
인너 레이어에서 민 공간 (일방적인) : 4~8L(include) : 샘플 : 4 밀리리터 ; 소형 크기 : 4.5 밀리리터 ;
8~12L(include) : 샘플 : 5 밀리리터 ; 소형 크기 : 5.5 밀리리터
12~18L(include) : 샘플 : 6 밀리리터 ; 소형 크기 : 6.5 밀리리터
| PCB 레이어 | 4L |
| PCB 표면 | LF-HASL |
| PCB 재료 | FR4, TG170 |
| PCB 두께 | 1.2 밀리미터 |
| 끝난 구리 | 1/1/1/1 온스 |
| 민. 홀 | 0.25 |
| PCB 개요 | 라우팅 |
| PCB 솔더 마스크 | 청색 |
| PCB 실크 스트린 | 백색 |
| 특별한 요청 | 수지 플러그된 홀과 위에 도금처리하는 것 |
FAQ :
1. 당신은 어떠한 서비스를 제공할 수 있습니까?
프린트 회로 기판, 인쇄 회로 기판 국회, 래피드 프로토타입 질서
2. 당신의 생산 소요 시간이 얼마나 빠릅니까?
HDI 이사회 가장 빠른 3 WD, 2L과 4L 리지드 보드 빠른 24H
3. 빠른 인용을 얻는 방법?
누구, 소요량, 기타 등등) 면 레이어, 판 두께, 구리 두께, 표면 처리, 솔더 마스크와 실크 스트린 색깔, 특별한 요청 (을 포함하여 거버 파일과 이사회에 대한 세부를 제공하세요
시험하세요 :
| PCB 레이어 | 4L |
| PCB 표면 | ENIG |
| PCB 재료 | FR4, TG135 |
| 끝난 구리 두께 | 2/2/2/2 온스 |
| 솔더 마스크 색 | 빨간 양측 사이드 |
| 실크 스트린 | 검은 양측 사이드 |
| 양 | 1000 PC, 2 주 |
4.당신이 어떠한 지불 기간을 가지고 있습니까?
전신환
