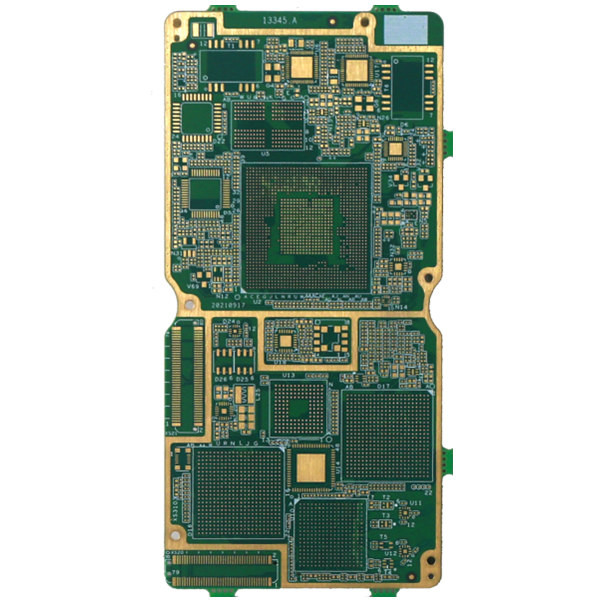

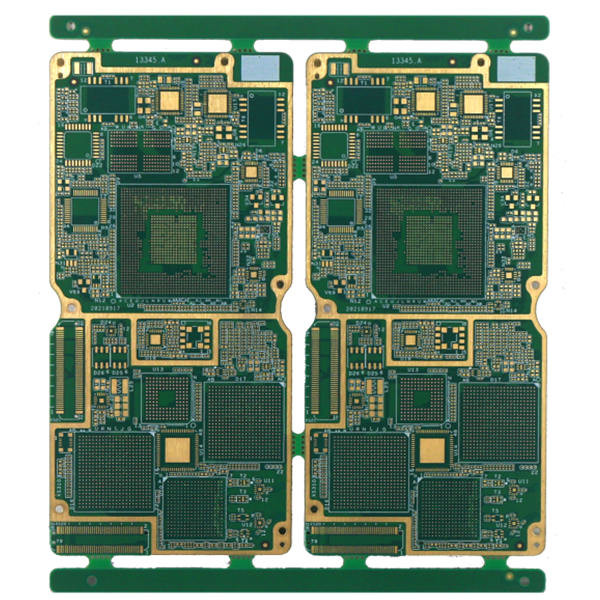

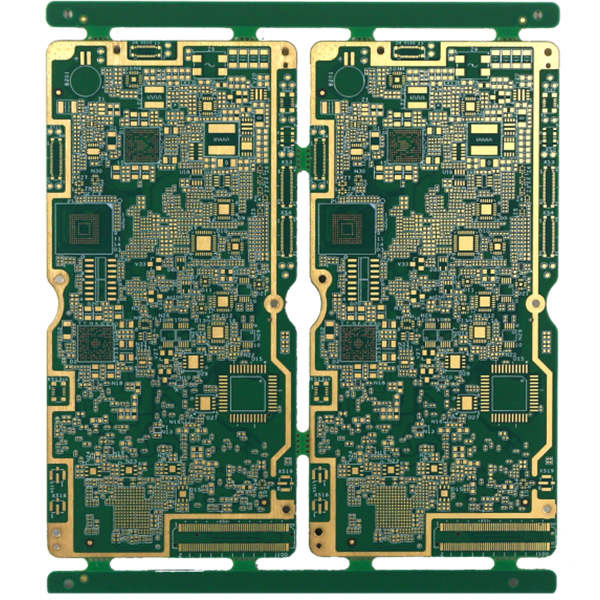

ENIG 2u 6 층 다층 인쇄 회로 보드 2.4 밀리미터 녹색 솔더 마스크
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 다층 PCB | 원료 | TG170, FR4 + 로저스 |
|---|---|---|---|
| 층 및 두께 | 6L, 2.4mm | PCB 구리 두께 | 2/2/2/2/2/2OZ |
| PCB 솔더 마스크 | 그린 | 전설 색 | 백색 |
| 표면 처리 | ENIG 2U " | 특별한 요청 | 수지 막힌 구멍 및 도금 가장자리 |
| 하이 라이트 | ENIG 2u 다층 인쇄 회로 보드,2.4 밀리미터 다층 인쇄 회로 보드,2.4 밀리미터 diy 다층 인쇄 회로 기판 |
||
제품 설명
ENIG 2u 6 층 다층 인쇄 회로 보드 2.4 밀리미터 녹색 솔더 마스크
다층 인쇄 회로 보드 프린터 배선 기판 의회 관습 프린터 배선 기판 인쇄 회로 판 어셈블리
6L 경성 인쇄 회로 기판
최대 레이어는 32 층이고 ≥20 레이어 면 검토할 필요가 있습니다.
최대 마감 판넬 사이즈는 740* 500 밀리미터가 그러나 >600 MM 면, 처음에 이사회를 검토할 필요가 있다는 것 입니다.
최소 패널 사이즈는 5 * 5 밀리미터입니다.
PCB 원료는 PI +FR4,FR4, 로저스, 무할로겐, 높은 TG 재료와 기타를 포함합니다.
0.2 밀리미터 또는 4 밀리미터 이상보다 적은 두께가 검토할 필요가 있을 것이라면, PCB 두께 역량은 0.2~4.0mm에서 왔습니다.
PCB 구리 두께 역량은 H~5oz입니다. 5 온스 이상이 검토할 필요가 있을 것인지.
활과 트위스트 허용한도는 0.075%입니다.
0.15 이하 사이즈 밀리미터를 꿰뚫으면, 최소 구멍 치수는 0.15 밀리미터이고 확인할 필요가 있을 것입니다.
6 밀리미터 보다 더 구멍 치수가 구멍을 확대하기 위해 분쇄를 사용할 필요가 있을 것이라면, 최대 구멍 치수는 6.0 밀리미터입니다.
인너 레이어에서 민 공간 (일방적인) : 4~8L(include) : 샘플 : 4 밀리리터 ; 소형 크기 : 4.5 밀리리터 ;
8~12L(include) : 샘플 : 5 밀리리터 ; 소형 크기 : 5.5 밀리리터
12~18L(include) : 샘플 : 6 밀리리터 ; 소형 크기 : 6.5 밀리리터
PCB 솔더 마스크 색 : 녹색, 매트 그린, 푸르, 매트 파란색, 검, 매트 흑인들, 노랗, 빨갛, 하얗, 기타 등등
PCB 실크 스트린 색 : 하얀, 검은, 기타 등등
PCB 표면 : HASL 무연성, ENIG, 몰입 스킨, OSP, 선택적 ENIG + OSP, 이머젼 실버, ENEPIG, 골드 핑거, 기타 등등.
| PCB 레이어 | 6L 경성 인쇄 회로 기판 |
| PCB 표면 | ENIG 2U |
| PCB 재료 | TG170+ 로저스인 FR4 |
| PCB 두께 | 2.4 밀리미터는 끝났습니다 |
| 민. 구멍 치수 | 0.25 밀리미터 |
| PCB 솔더 마스크 | 그린 |
| PCB 전설 | 백색 |
| PCB 구리 | 2/2/2/2/2/2 온스는 끝났습니다 |
| 특별한 요청 | 수지는 홀과 도금 모서리, 많은 브가스를 메웠습니다 |
| 애플리케이션 |
통신, 전자적인 업계 / 소비자. |
FAQ :
1. 당신은 어떠한 서비스를 제공할 수 있습니까?
프린트 회로 기판, 인쇄 회로 기판 국회, 래피드 프로토타입 질서
2. 당신의 생산 소요 시간이 얼마나 빠릅니까?
HDI 이사회 가장 빠른 3 WD, 2L과 4L 리지드 보드 빠른 24H
3. 빠른 인용을 얻는 방법?
누구, 소요량, 기타 등등) 면 레이어, 판 두께, 구리 두께, 표면 처리, 솔더 마스크와 실크 스트린 색깔, 특별한 요청 (을 포함하여 거버 파일과 이사회에 대한 세부를 제공하세요
시험하세요 :
| PCB 레이어 | 4L |
| PCB 표면 | ENIG |
| PCB 재료 | FR4, TG135 |
| 끝난 구리 두께 | 2/2/2/2 온스 |
| 솔더 마스크 색 | 빨간 양측 사이드 |
| 실크 스트린 | 검은 양측 사이드 |
| 양 | 1000 PC, 2 주 |
4.당신이 어떠한 지불 기간을 가지고 있습니까?
전신환
