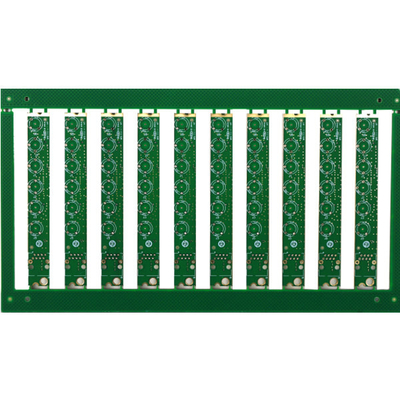

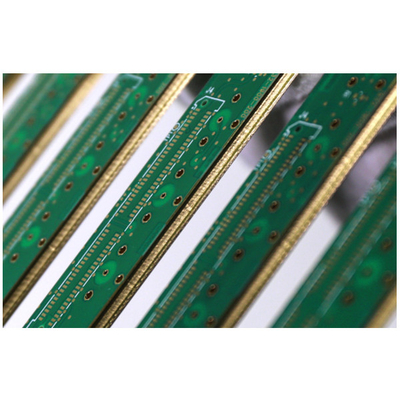

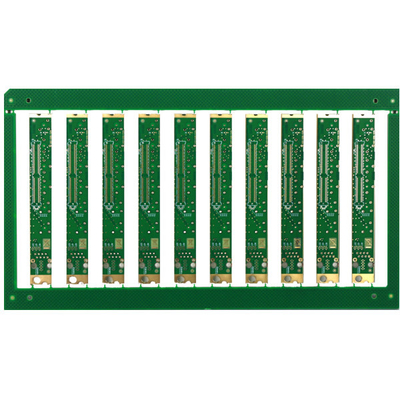

1.6 밀리미터 HASL OSP 다층 PCB 보드 FR4 할로겐은 녹색 솔더 마스크를 자유롭게 합니다

1.6 밀리미터 HASL OSP 다층 PCB 보드 FR4 할로겐은 녹색 솔더 마스크를 자유롭게 합니다

다층 인쇄 회로 보드 전자공학 회로 보드 회로 기판체 FR4 프린터 배선 기판

PCB 인쇄 회로 기판 이사회(FR4,4L)

레이어 :1-32layer, 면 레이어가 20L 또는 20L 보다 암컷이고 이사회를 검토할 필요가 있.

패널 측 >600 MM이 그것을 검토할 필요가 있을 것이라면, 최대 마감 판넬 사이즈는 740* 500 밀리미터입니다.

최소 패널 사이즈는 5 * 5 밀리미터입니다.
프린트 회로 기판의 원료는 FR4, 로저스, 무할로겐, 높은 TG 재료를 포함합니다...

블라인드와 매설 구멍 라미네이션 프레스 시간 : 똑같은 핵심 ≤3times를 밀어붙이세요 (>3 시간이 검토할 필요가 있습니다)
두께가 0.2 밀리미터 또는 4 밀리미터 이상 이하이고 처음에 그것을 검토할 필요가 있을 것이라면, PCB 두께 역량은 0.2~4.0mm에서 왔습니다.

PCB 구리 두께 역량 : 안쪽 layer≤ 6 항공 회사 코드 (그러나 6L,≥3OZfor 8L을 위한과 위쪽에 4L,≥4OZ를 위한 구리 두께 ≥5 항공 회사 코드가 검토될 것입니다)

외층 구리 : ≤ 10 항공 회사 코드 (≥5 항공 회사 코드가 검토할 필요가 있습니다)

활과 트위스트 허용한도는 0.075%입니다.

민 구멍 치수 : 1) 판 두께 ≤2.0mm 면, 분은 0.20 사이즈 밀리미터에 구멍을 뚫습니다. 이사회 thickness>2.0mm 면, 분은 사이즈에 구멍을 뚫습니다 : (드릴 비트 동안) 양상 ratio≤10

2) 이사회 thickness≤0.8mm 면, 분은 0.10 사이즈 밀리미터에 구멍을 뚫습니다. 이사회 thickness≤1.2mm 면, 분은 0.15 사이즈 밀리미터에 구멍을 뚫습니다

솔더 마스크 색 :  녹색이, 매트 그린, 파란색, 매트 파란색, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗,와 당신의 요청으로서.
실크 스트린 색 : 하얗, 검고 당신의 요청으로서
서피스는 끝났습니다 : HASL, LF-HASL, ENIG, 몰입 스킨, OSP, 선택적 ENIG + OSP, 이머젼 실버, ENEPIG, 도금 하드골드, 기타 등등.
