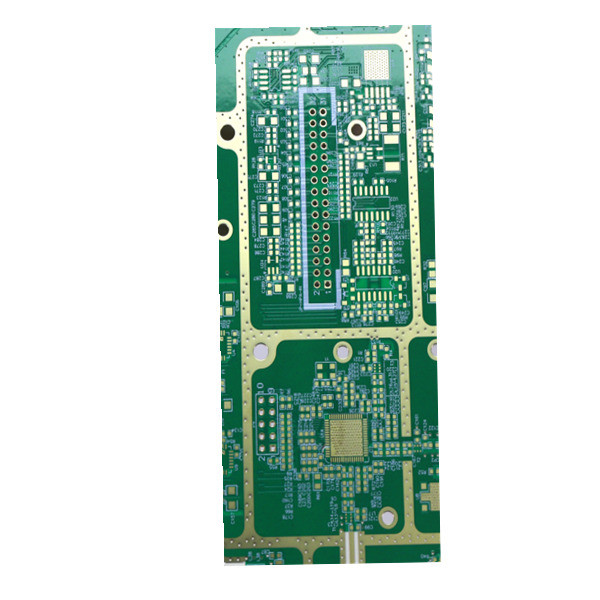

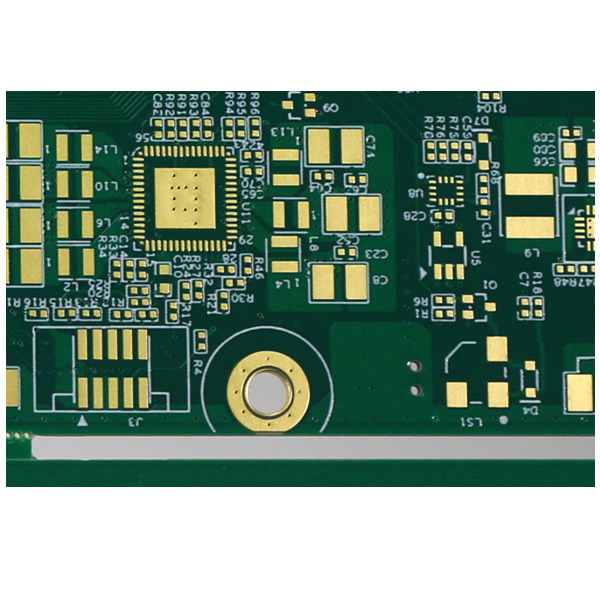

TG130 FR4 두배는 PCB 3.0 밀리미터 무독성 이중 레이어 Pcb를 측면을 댔습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품 이름 | 2L 인쇄 회로 기판 | 재료 | FR4 TG130 |
|---|---|---|---|
| PCB 레이어 | 2L | 판 두께 | 3.0 밀리미터 |
| 끝난 구리 두께 | 1/1온스 | 솔더 마스크 색 | 양쪽을 녹색으로 만드세요 |
| 실크스크린 색상 | 하얀, 양쪽 | 다른 프로드커트스 | 다층 생성물, HDI PCB, 단일 층 보드, 엄격한 플렉스 PCB, 단기거래 이사회 |
| 하이 라이트 | TG130 FR4는 두배로 PCB를 측면을 댔습니다,TG130은 두배로 PCB를 측면을 댔습니다,TG130 이중 레이어 Pcb |
||
제품 설명
TG130 FR4 두배는 PCB 3.0 밀리미터 무독성 이중 레이어 Pcb를 측면을 댔습니다
양면 배밀도 디스켓 PCB 양면 배밀도 디스켓 원형 PCB 양면 배밀도 디스켓 PCB 보드 이중 레이어 PCB 보드 PCB 표준 보드
2L 프린터 배선 기판
최대 레이어는 32 층이고 ≥20 레이어 면 검토할 필요가 있습니다.
최대 마감 판넬 사이즈는 740* 500 밀리미터가 그러나 >600 MM 면, 처음에 이사회를 검토할 필요가 있다는 것 입니다.
최소 패널 사이즈는 5 * 5 밀리미터입니다.
PCB 원료는 PI +FR4,FR4, 로저스, 무할로겐, 높은 TG 재료, 기타 등등을 포함합니다.
0.2 밀리미터 또는 4 밀리미터 이상보다 적은 두께가 검토할 필요가 있을 것이라면, PCB 두께 역량은 0.2~4.0mm에서 왔습니다.
PCB 구리 두께 역량은 H~5oz입니다. 5 온스 이상이 검토할 필요가 있을 것인지.
활과 트위스트 허용한도는 0.075%입니다.
0.15 이하 사이즈 밀리미터를 꿰뚫으면, 최소 구멍 치수는 0.15 밀리미터이고 확인할 필요가 있을 것입니다.
6 밀리미터 보다 더 구멍 치수가 구멍을 확대하기 위해 분쇄를 사용할 필요가 있을 것이라면, 최대 구멍 치수는 6.0 밀리미터입니다.
인너 레이어에서 민 공간 (일방적인) : 4~8L(include) : 샘플 : 4 밀리리터 ; 소용적 : 4.5 밀리리터 ;
8~12L(include) : 샘플 : 5 밀리리터 ; 소용적 : 5.5 밀리리터
12~18L(include) : 샘플 : 6 밀리리터 ; 소용적 : 6.5 밀리리터
PCB 솔더 마스크 색 : 녹색, 매트 그린, 푸르, 매트 파란색, 검, 매트 흑인들, 노랗, 빨갛, 하얗, 기타 등등
PCB 실크 스트린 색 : 하얀, 검은, 기타 등등
PCB 표면 : HASL 무연성, ENIG, 몰입 스킨, OSP, 선택적 ENIG + OSP, 이머젼 실버, ENEPIG, 골드 핑거, 기타 등등.
| PCB 레이어 | 2L |
| PCB 표면 | ENIG 2u " |
| PCB 재료 | FR4, TG170 |
| PCB 두께 | 3.0 밀리미터 |
| 끝난 구리 | 1/1 온스 |
| 민. 홀 | 0.15 |
| PCB 개요 | 라우팅 |
| PCB 솔더 마스크 | 양쪽, 녹색이 됩니다 |
| PCB 실크 스트린 | 하얀, 양쪽 |
| 특별한 요청 | 수지는 홀과 위에 도금처리하는 것 메웠습니다 |
FAQ :
1. 당신은 어떠한 서비스를 제공할 수 있습니까?
프린트 회로 기판, 인쇄 회로 기판 국회, 래피드 프로토타입 질서
2. 당신의 생산 소요 시간이 얼마나 빠릅니까?
HDI 이사회 가장 빠른 3 WD, 2L과 4L 리지드 보드 빠른 24H
3. 빠른 인용을 얻는 방법?
누구, 소요량, 기타 등등) 면 레이어, 판 두께, 구리 두께, 표면 처리, 솔더 마스크와 실크 스트린 색깔, 특별한 요청 (을 포함하여 거버 파일과 이사회에 대한 세부를 제공하세요
시험하세요 :
| PCB 레이어 | 4L |
| PCB 표면 | ENIG |
| PCB 재료 | FR4, TG135 |
| 끝난 구리 두께 | 2/2/2/2 온스 |
| 솔더 마스크 색 | 빨간 양측 사이드 |
| 실크 스트린 | 검은 양측 사이드 |
| 양 | 1000 PC, 2 주 |
4.당신이 어떠한 지불 기간을 가지고 있습니까?
전신환
