의료 설비를 위한 2 온스 끝난 HDI PCB 보드 2.0 밀리미터 6 층
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 이름 | 6L 2+N+2 HDI PCB | 재료 | FR-4, TG170 |
|---|---|---|---|
| 보드 레이어 | 6L | 판 두께 | 2.0 밀리미터 |
| 끝난 외부 구리 중량 | 2 온스는 끝났습니다 | 안쪽인 내부 구리 중량 | 2 온스 토대 |
| 솔더 마스크 | 검은 솔더 마스크 | 가장 적은 것 구멍 치수 | 0.1 밀리미터 |
| 블라인드 / 따끔따끔 찌르는 바이아스 | 예, 요청됩니다 | 애플리케이션 | 의료 설비 제품 |
| 하이 라이트 | 2개 온스 HDI PCB 보드,2.0 밀리미터 2 온스 HDI PCB 보드,2 온스 고밀도 PCB (폴리염화비페닐) |
||
제품 설명

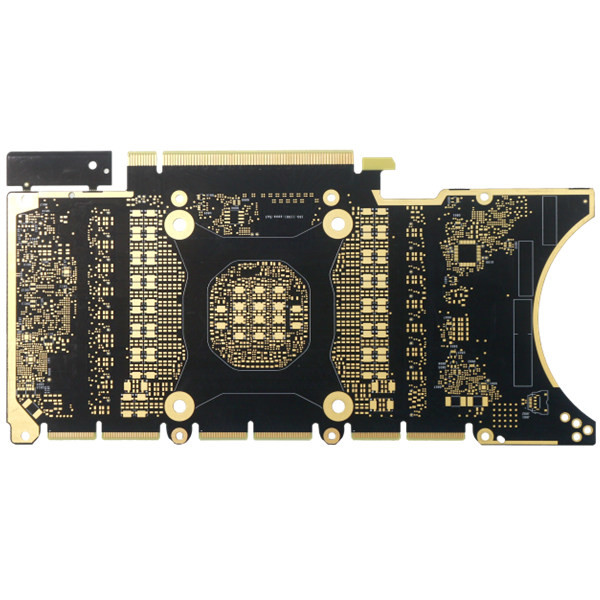

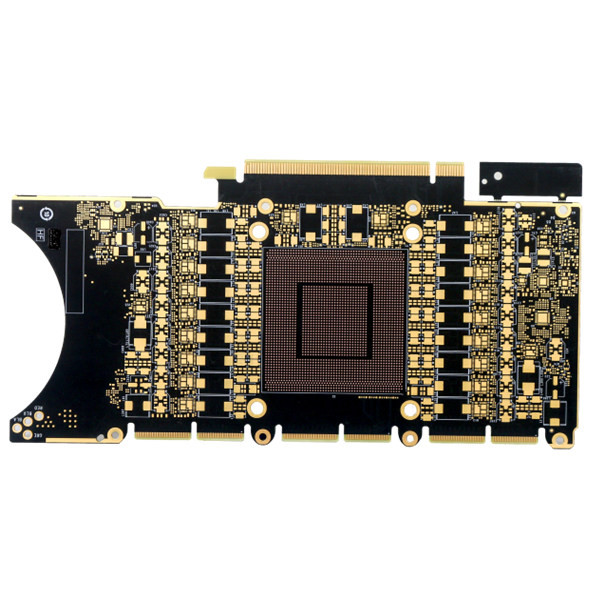

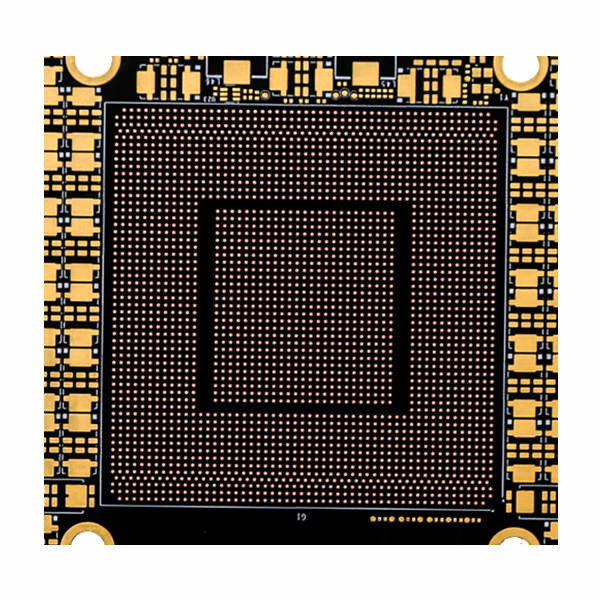

의료 설비를 위한 2 온스 끝난 HDI PCB 보드 2.0 밀리미터 6 층
인쇄 회로 판 어셈블리를 제조하는 HDI PCB 보드 프린트 회로 기판 조립 회사 계약
4L 2+N+2 HDI PCB
또한 더 좋은 선과 더 가까운 공간과 더 밀집한 와이어링을 특징으로 하면서, 고밀도 연결된 프린트 회로 기판은 HDI 위원회로 불립니다. 그것의 디자인은 더 작은 관통 홀과 캡처 패드와 또한 더 높은 접합부 패드 밀도를 포함할 수 있습니다. 그들은 넓게 장치의 전기적 실행을 강화할 뿐만 아니라, 중량과 윤곽치수의 제품을 감소시키는데 사용됩니다.
애플리케이션 : 디지털 기기 제품, 스마트폰과 태블릿 제품, 자동차와 원거리 통신은 제품, 항공기와 다른 자동차 제품, 등.
정상적 스택-업 :
레이저 마이크로 비어와 기계적 묻힌 핵심과 1+N+1을 통해. 1는 핵심에서 양측에 조립 또는 연속한 라미네이션을 나타냅니다.
i+N+i (i>=2) PCB는 2 또는 고밀도 상호 연결층의 더 많은 조립을 포함합니다. 다른 층 위의 미세 바이어스는 비틀거리거나 쌓일 수 있습니다. 구리 충전된 쌓인 마이크로 비어 구조물은 일반적으로 도전해 볼 만한 설계에서 나타납니다.
HSX 제품 커버 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드와 리지드 플럭스는 기타 등등에 탑승합니다. 그것은 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12 시간 to72 시간)를 제공합니다. 제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다. HSX는 교육을 잘 받은과 경험이 풍부한 팀과 진보적 생산 장치를 소유합니다.
| PCB 레이어 | 6L 2+N+2 | PCB 재료 | FR4 TG170 |
| 구리 두께 | 2/2/2/2/2/2 온스는 끝났습니다 | PCB 두께 | 2.0MM |
| 민. 구멍 치수 | 0.1 밀리미터 | Min.PCB 트랙 / 격차 : | 3.5 밀리리터 |
| PCB 솔더 마스크 | 그린 | PCB 실크 스트린 | 백색 |
| PCB 표면은 끝났습니다 | ENIG 2u | PCB 개요 | 라우팅 / V-커트 |
| 애플리케이션 | 의료 설비 제품 | ||
| 특수한 요구 사항 : | HDI 매립형 바이어스와 블라인드 바이어스, 2 단계 스택업 | ||
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.
Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
Q7 :어떻게 보통 PCB를 수송하시겠습니까?
한 : 보통 소규모 포장물을 위해, 우리는 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송할 것입니다, 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
