1 온스 4 층 PCB 보드 전자적 인쇄 회로 판 어셈블리 고밀도는 1.0 밀리미터를 상호 연결시킵니다

1 온스 4 층 PCB 보드 전자적 인쇄 회로 판 어셈블리 고밀도는 1.0 밀리미터를 상호 연결시킵니다

HDI PCB 보드 4 층 PCB 보드 전자적 인쇄 회로 판 어셈블리 고밀도 연결된 프린터 배선 기판

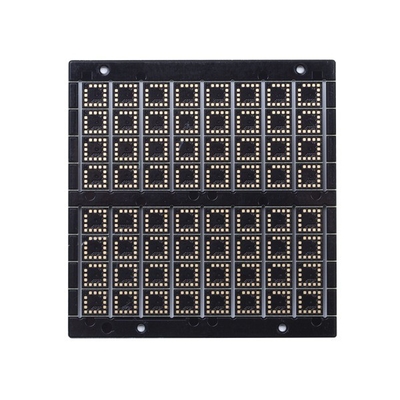

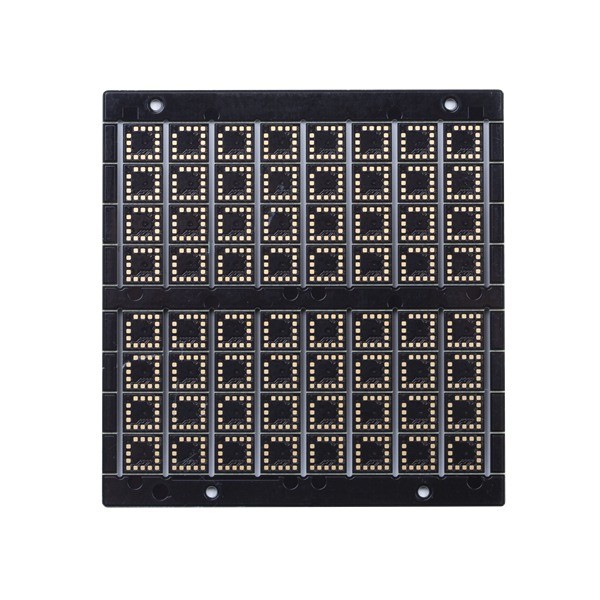

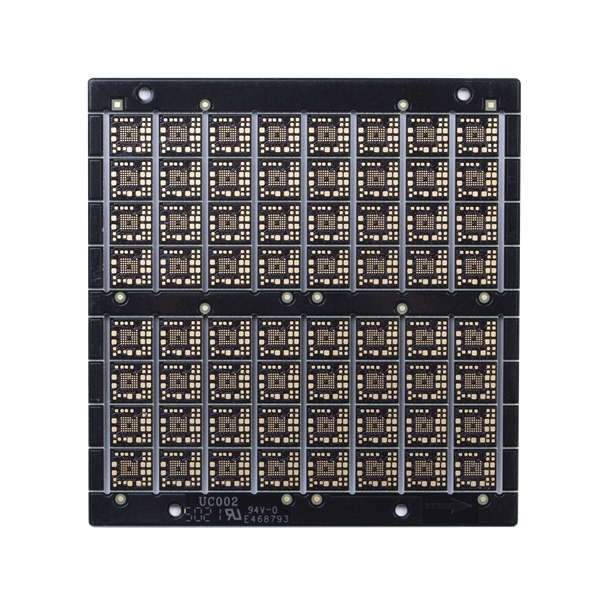

4L 1+N+1 HDI 이사회

또한 HDI 위원회로 불리는 고밀도 연결된 프린트 회로 기판은 더 좋은 선과 더 가까운 공간과 더 밀집한 와이어링을 특징으로 합니다.

HDI 이사회가 더 높은 회로밀도를 소유한다고, 그것의 디자인은 더 작은 관통 홀과 캡처 패드뿐 아니라, 더 높은 접합부 패드 밀도를 포함할 수 있습니다. 그들은 넓게 장치의 전기적 실행을 강화할 뿐만 아니라, 중량과 윤곽치수의 제품을 감소시키는데 사용됩니다.

HSX 제품 커버 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드와 리지드 플럭스는 기타 등등에 탑승합니다. 그것은 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12 시간 to72 시간)를 제공합니다.

제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다. HSX는 교육을 잘 받은과 경험이 풍부한 팀과 진보적 생산 장치를 소유합니다.

HSX 공장의 능력의 패널 사이즈는 최대 740x500mm이지만, 그러나 패널 사이즈가 600 밀리미터보다 클 때, 그것은 처음에 검토일 필요가 있을 것입니다. 그리고 우리가 도달할 수 있는 최소 패널 사이즈는 5*5mm입니다.

우리가 도달할 수 있는 PCB 두께는 0.2 밀리미터부터 4.0 밀리미터 까지입니다, 판 두께가 4 밀리미터 보다 더 높 또는 0.2 밀리미터 보다 낮을 때, 이사회는 처음에 평가받을 필요가 있을 것입니다. (PS. 판 두께가 0.6 밀리미터보다 같거나 작을 때, 그것은 완성된) HASL 표면에 신청하지 않을 것입니다

안쪽이고 외부 레이어의 기지 구리 두께는 작은 0.3/0.5 온스와 최대 3 온스입니다.

0.15 밀리미터는 공장의 미누먼 구멍 치수 역량입니다, 구멍 치수가 0.15 밀리미터보다 작을 때, 이사회는 처음에 검토될 필요가 있을 것입니다.

솔더 레지스트의 색은 녹색을 포함합니다, 매트 그린, 파란색, 매트 파란색, 검, 매트 흑인들, 노랑, 빨간색, 하얗,와 고객이 상술한 것처럼.

색깔의 걸은 하얀, 흑인들을 포함합니다고 고객이 상술한 것처럼.
