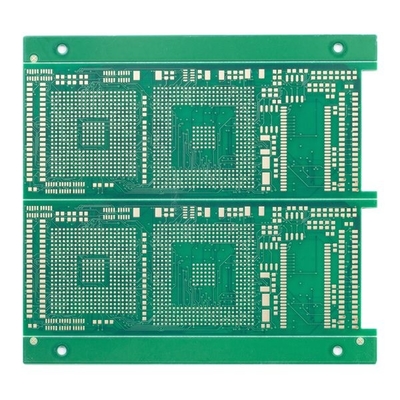

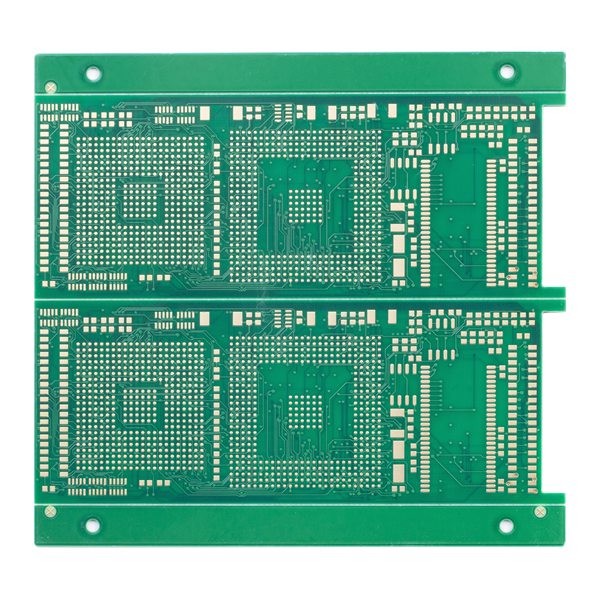

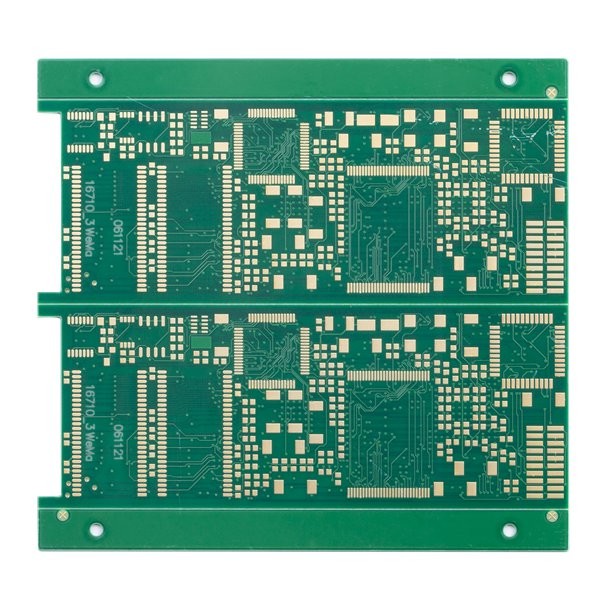

다층 HDI PCB 보드 0.9 밀리미터 8 층 Pcb 제작 그린 솔더 마스크
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 이름 | 8L 2+N+2 HDI 이사회 | 재료 | FR-4, TG170 |
|---|---|---|---|
| 보드 레이어 | 8L | 판 두께 | 0.9 밀리미터 |
| 구리 두께 | 1/H/1/1/H/H/H/1 항공 회사 코드 | Min.PCB 트랙 / 격차 | 3/3 밀리리터 |
| 솔더 마스크 | 그린 | 가장 적은 것 기계식 드릴링 홀 | 0.15 밀리미터 |
| 특별한 요청 | HDI 매립형 바이어스와 블라인드 바이어스, 2 단계 스택업 | 애플리케이션 | 산업 제어 |
| 하이 라이트 | ISO9001 HDI PCB 보드,0.9 밀리미터 HDI PCB 보드,0.9 밀리미터 8 층 Pcb 제작 |
||
제품 설명
다층 HDI PCB 보드 0.9 밀리미터 8 층 Pcb 제작 그린 솔더 마스크
HDI PCB 보드 다층 PCB 보드 8 층 PCB 보드 HDI 사회 중국 인쇄 회로 판 어셈블리 PCB 제작 서비스 PCB 조립
8L 2+N+2 HDI 이사회
HDI PCB는 고밀도 연결된 프린트 회로 기판을 의미합니다, 그들이 더 좋은 선과 더 가까운 공간과 더 밀집한 와이어링을 특징으로 합니다.
전통적 회로판 보다 그것의 더 높은 회로밀도 때문에, HDI PCB 디자인은 더 높은 접합부 패드 밀도와 더불어, 더 작은 관통 홀과 캡처 패드를 포함할 수 있습니다. HDI PCB는 넓게 장치의 전기적 실행을 강화할 뿐만 아니라, 중량과 윤곽치수의 제품을 감소시키는데 사용됩니다.
HDI 이사회 스택-업 :
레이저 마이크로 비어와 기계적 묻힌 핵심과 1+N+1을 통해. 1는 핵심에서 양측에 조립 또는 연속한 라미네이션을 나타냅니다.
i+N+i (i>=2) PCB는 2 또는 고밀도 상호 연결층의 더 많은 조립을 포함합니다. 다른 층 위의 미세 바이어스는 비틀거리거나 쌓일 수 있습니다. 구리 충전된 쌓인 마이크로 비어 구조물은 일반적으로 도전해 볼 만한 설계에서 나타납니다.
| PCB 레이어 | 8L | PCB 재료 | FR4 TG170 |
| 구리 두께 | 1/H/1/1/H/H/H/1 항공 회사 코드 | PCB 두께 | 0.9MM |
| 민. 구멍 치수 | 0.15 밀리미터 | Min.PCB 트랙 / 격차 : | 3/3 밀리리터 |
| PCB 솔더 마스크 | 그린 | PCB 실크 스트린 | 백색 |
| PCB 표면은 끝났습니다 | 침지 금 | PCB 개요 | 라우팅 / V-커트 |
| 애플리케이션 | 산업 제어 | ||
| 특수한 요구 사항 : | 작은 라인 공간과 격차 :3/3 밀리리터 / HDI 매립형 바이어스와 블라인드 바이어스, 2 단계 스택업 /min. 바이아 홀 0.15 사이즈 밀리미터 / 임피던스 제어 / 수지는 over/0.25mm BGA를 충전했고 도금처리했습니다 | ||
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.
Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
Q7 : 출하 방식이 무엇입니까?
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
Q8 :당신의 최소 명령량이 무엇입니까?
한 : 어떤 MOQ.The 양도 가격만을 영향을 미치지 않을 것입니다. 가격 요구에 대해 우리에 연락하세요.
