충전된 고밀도 연결된 HDI PCB 보드 0.8 밀리미터 4L 수지
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 이름 | 4L 1+N+1 HDI 이사회 | 재료 | FR4 TG170 |
|---|---|---|---|
| 보드 레이어 | 4L | 판 두께 | 0.8 밀리미터 |
| 구리 두께 | 1/1/1/1OZ는 끝났습니다 | Min.PCB 트랙 / 격차 | 0.06/0.06 밀리미터 |
| 솔더 마스크 | 청색 | 가장 적은 것 기계식 드릴링 홀 | 0.15 밀리미터 |
| 특별한 요청 | 충전되고 위에 도금처리된 임피던스 제어 / 수지 | 애플리케이션커뮤니케이션 제품 | 디지털 제품 |
| 하이 라이트 | 0.8 밀리미터 4L HDI PCB 보드,4L HDI PCB 보드,0.8 밀리미터 고밀도 내부연락 |
||
제품 설명

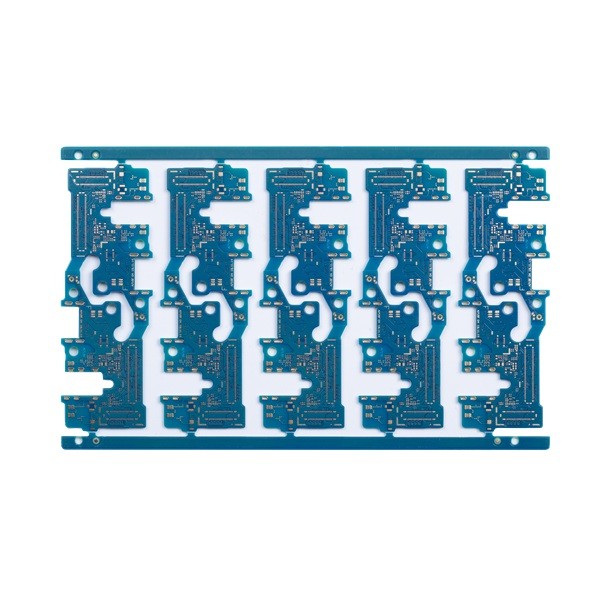

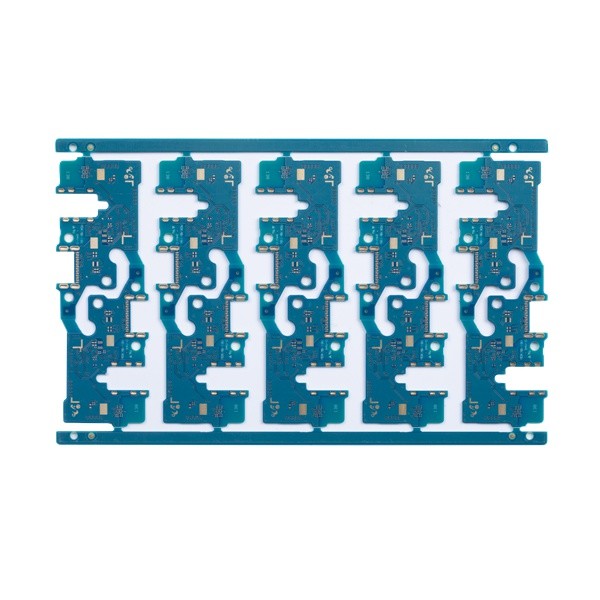

충전된 고밀도 연결된 HDI PCB 보드 0.8 밀리미터 4L 수지
HDI PCB 보드 PCB 보드 제작 고밀도 연결된 HDI PCB 기술 HDI 프린터 배선 기판
4L 1+N+1 HDI 이사회
HDI PCB는 고밀도 연결된 프린트 회로 기판을 의미합니다, 그들이 더 좋은 선과 더 가까운 공간과 더 밀집한 와이어링을 특징으로 합니다.
전통적 회로판 보다 그것의 더 높은 회로밀도 때문에, HDI PCB 디자인은 더 높은 접합부 패드 밀도와 더불어, 더 작은 관통 홀과 캡처 패드를 포함할 수 있습니다. HDI PCB는 넓게 장치의 전기적 실행을 강화할 뿐만 아니라, 중량과 윤곽치수의 제품을 감소시키는데 사용됩니다.
HDI 이사회 스택-업 :
레이저 마이크로 비어와 기계적 묻힌 핵심과 1+N+1을 통해. 1는 핵심에서 양측에 조립 또는 연속한 라미네이션을 나타냅니다.
i+N+i (i>=2) PCB는 2 또는 고밀도 상호 연결층의 더 많은 조립을 포함합니다. 다른 층 위의 미세 바이어스는 비틀거리거나 쌓일 수 있습니다. 구리 충전된 쌓인 마이크로 비어 구조물은 일반적으로 도전해 볼 만한 설계에서 나타납니다.
HSX 제품 커버 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드와 리지드 플럭스는 기타 등등에 탑승합니다. 그것은 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12 시간 to72 시간)를 제공합니다.제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다.
| 회로 기판 층 총수 : | 4L | 회로판 박판 제품 : | FR4 TG170 |
| 레이어 구리 두께 : | 1/H/H/1OZ | 판 두께 : | 0.8MM |
| 가장 적은 것 구멍 치수 : | 0.15 밀리미터 | 가장 적은 것 PCB 트랙 / 격차 : | 0.06/0.06 밀리미터 |
| 솔더 마스크 색 : | 타이요 청색 | 실크 스크린 색상 : | 어떤 것 |
| PCB 표면은 끝났습니다 : | 침지 금 | 이사회 프로필 : | 라우팅 / V-커트 |
| PCB 보드 애플리케이션 : | 디지털 제품 | ||
| 요구하는 특수한 요구 사항 : | 작은 라인 공간과 격차 :2.5/2.5 밀리리터 / HDI 매립형 바이어스와 블라인드 바이어스, 1 단계 스택업 /min. 충전되고 위에 도금처리된 바이아 홀 0.15 사이즈 밀리미터 / 임피던스 제어 / 수지 | ||
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q3 :우리의 PCB 파일은 확인될 것입니까.
한 : 예. 당신의 데이터는 우리의 엔지니어들 팀에 의해 확인될 것입니다. 우리가 어떠한 기술적 문제도 발견하거나, 가지고 있다면 누구는 우리가 당신과 연락하고 함께 문제를 해결할 것을 문의합니다.
Q4 : 우리의 상품을 하고 선적 전에 시험될 것입니다.
한 : 예. 당신이 우리에게 검사 법을 제공하면 우리는 기능 회로시험을 제공할 수 있습니다.
Q5 : 당신은 또한 인쇄 회로 판 어셈블리 서비스를 제공합니까?
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
