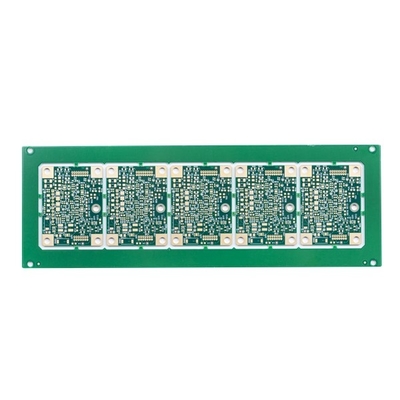

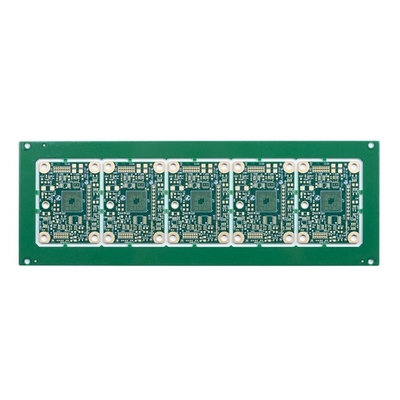

절반은 0.25 밀리미터 BGA 다층 PCB 보드 1.2 밀리미터 Hdi Pcb 원형에 구멍을 뚫습니다

절반은 0.25 밀리미터 BGA 다층 PCB 보드 1.2 밀리미터 Hdi Pcb 원형에 구멍을 뚫습니다

HDI PCB 보드 절반 홀 0.25 밀리미터 BGA 다층 PCB 보드 6 층 PCB 보드 PCB 보드 제작

6L 1+N+1 HDI 이사회

HDI PCB는 고밀도 연결된 프린트 회로 기판을 의미합니다, 그들이 더 좋은 선과 더 가까운 공간과 더 밀집한 와이어링을 특징으로 합니다.
전통적 회로판 보다 그것의 더 높은 회로밀도 때문에, HDI PCB 디자인은 더 높은 접합부 패드 밀도와 더불어, 더 작은 관통 홀과 캡처 패드를 포함할 수 있습니다. HDI PCB는 넓게 장치의 전기적 실행을 강화할 뿐만 아니라, 중량과 윤곽치수의 제품을 감소시키는데 사용됩니다.

HDI 이사회 스택-업 :
레이저 마이크로 비어와 기계적 묻힌 핵심과 1+N+1을 통해. 1는 핵심에서 양측에 조립 또는 연속한 라미네이션을 나타냅니다.
i+N+i (i>=2) PCB는 2 또는 고밀도 상호 연결층의 더 많은 조립을 포함합니다. 다른 층 위의 미세 바이어스는 비틀거리거나 쌓일 수 있습니다. 구리 충전된 쌓인 마이크로 비어 구조물은 일반적으로 도전해 볼 만한 설계에서 나타납니다.

HSX 제품 커버 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드와 리지드 플럭스는 기타 등등에 탑승합니다. 그것은 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12 시간 to72 시간)를 제공합니다.제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다.

Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.

Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)

Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.

Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일

Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
