임피던스 제어 HDI PCB 보드 1.2 밀리미터 4 밀리리터 휴대폰 PCB
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 이름 | 6L 1+N+1HDI 이사회 | 재료 | FR4 S1000-2 TG170 |
|---|---|---|---|
| 서피스는 끝났습니다 | 침지 금 | 판 두께 | 1.2 밀리미터 |
| 구리 두께 | 1/1/1/1/1/1OZ | Min.PCB 트랙 / 격차 | 6/4 밀리리터 |
| 솔더 마스크 | 타이요 그린 | 가장 적은 것 기계식 드릴링 홀 | 0.25 밀리미터 |
| 특별한 요청 | HDI 매립형 바이어스와 블라인드 바이어스, 1 단계 스택업 | 애플리케이션커뮤니케이션 제품 | 통신 제품 |
| 하이 라이트 | 1.2 밀리미터 TG170 HDI PCB는 탑니다,4 밀리리터 TG170 HDI PCB 보드,4 밀리리터 1.2 밀리미터 휴대폰 PCB |
||
제품 설명

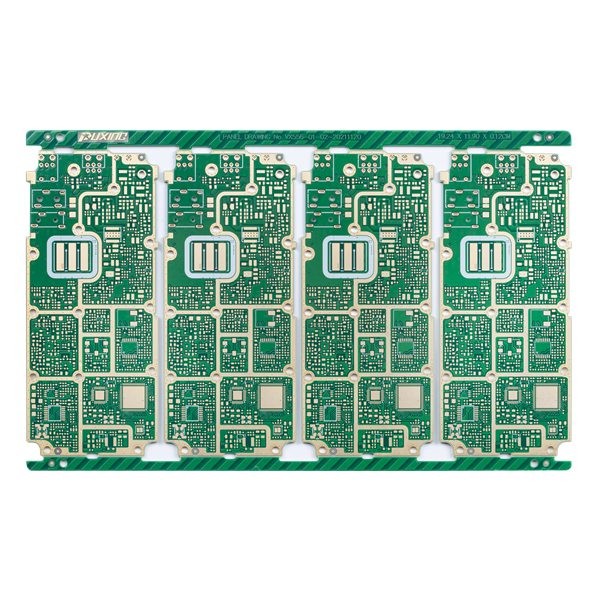

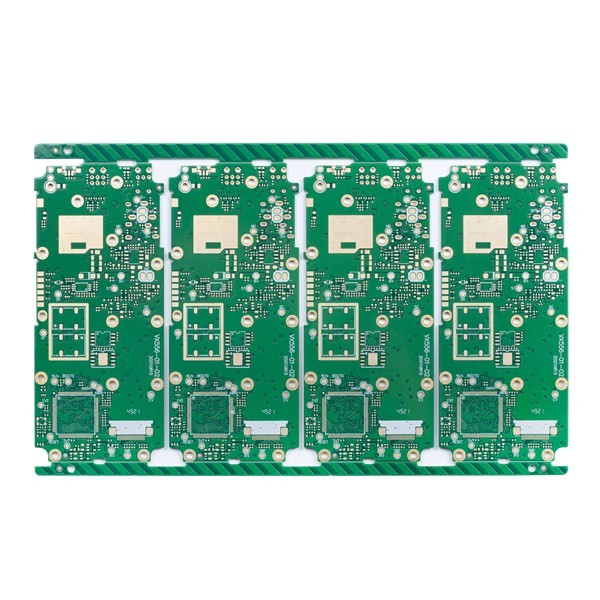

임피던스 제어 HDI PCB 보드 1.2 밀리미터 4 밀리리터 휴대폰 PCB
HDI PCB 보드 HDI 매립형 바이어스와 블라인드 바이어스 Hdi 위원회 임피던스 제어 휴대폰 PCB 보드
6L 1+N+1 HDI 이사회
HDI PCB는 고밀도 연결된 프린트 회로 기판의 단축입니다, 그들이 더 좋은 선과 더 가까운 공간과 더 밀집한 와이어링을 특징으로 합니다.
고밀도 내부연락 (HDI) PCB는 더 좋은 노선과 더 가까운 공간과 더 밀집한 와이어링을 특징으로 합니다. 프로젝트의 규모를 줄이는 동안 그들은 더 빠른 연결을 가지고 있습니다. 정상적으로, 안에 패드를 통해 이러한 이사회는 또한 눈이 멀고 묻힌 바이아스, 레이저 융제된 미세 바이어스, 연속한 라미네이션을 특징으로 합니다. HDI 이사회는 사용된 이전 이사회의 기능성을 수용할 수 있습니다.
전통적 회로판, 그것의 디자인이 더 작은 관통 홀과 캡처 패드를 포함할 수 있는 것보다 더 높은 회로밀도와 또한 더 높은 접합부 패드 밀도가 HDI 이사회를 위해 인정합니다. 그들은 넓게 장치의 전기적 실행을 강화할 뿐만 아니라, 중량과 윤곽치수의 제품을 감소시키는데 사용됩니다.
HDI 이사회는 디지털 기기, 스마트폰과 태블릿, 자동차, 비행기와 다른 자동차 제품과 같이, 산업의 넓은 범위에 적용됩니다.
| 회로 기판 층 총수 : | 6L | 회로판 박판 제품 : | FR4 S1000-2 TG170 |
| 레이어 구리 두께 : | 1/1/1/1/1/1OZ | 판 두께 : | 1.2MM |
| 가장 적은 것 구멍 치수 : | 0.25 밀리미터 | 가장 적은 것 PCB 트랙 / 격차 : | 6/4 밀리리터 |
| 솔더 마스크 색 : | 타이요 그린 | 실크 스크린 색상 : | 백색 |
| PCB 표면은 끝났습니다 : | 침지 금 | 이사회 프로필 : | 라우팅 / V-커트 |
| PCB 보드 애플리케이션 : | 통신 | ||
| 요구하는 특수한 요구 사항 : | HDI 매립형 바이어스와 블라인드 바이어스, 충전되고 위에 도금처리된 단일 스텝 스택업 /impedance / 수지 통제 | ||
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 : 당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q3 : 내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.
Q4 : 우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q5 : PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
Q6 : 당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
