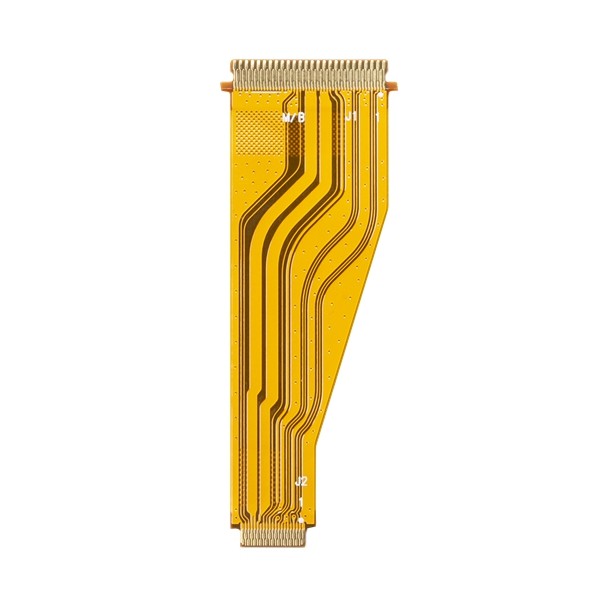

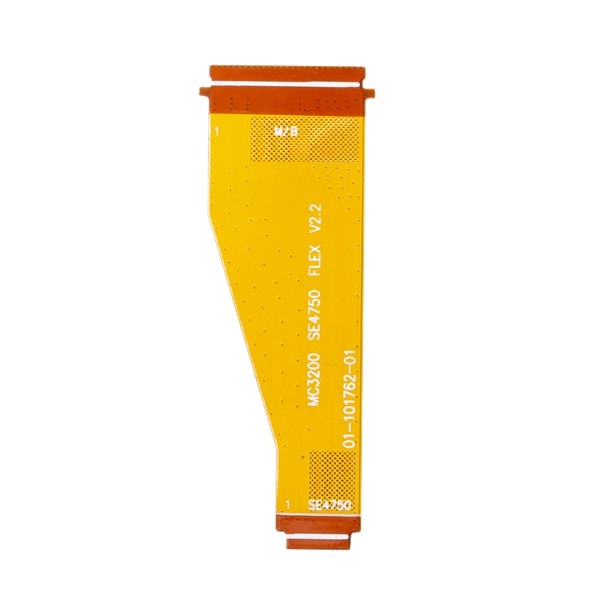

폴리머 필름 플렉스 PCB 보드 양면 배밀도 디스켓 3 밀리리터 1 온스 ENIG 끝납니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 레이어 | 양면 연성 회로 | 재료 | PI |
|---|---|---|---|
| 보드 레이어 | 2L | 끝난 처리 | ENIG |
| 구리 두께 | 1 온스 | 최소 드릴링 크기 | 0.1 밀리미터 |
| 하이 라이트 | 1개 온스 양면 배밀도 디스켓 플렉스 PCB 보드,3 밀리리터 양면 배밀도 디스켓 플렉스 PCB 보드,3 밀리리터 플렉스 PCB (폴리염화비페닐) 제작 |
||
제품 설명
폴리머 필름 플렉스 PCB 보드 양면 배밀도 디스켓 3 밀리리터 1 온스 ENIG 끝납니다
전자 PCB 부품 국회 로에스 순응하는 PCB를 제조하는 PCB의 출처를 밝히는 플렉스 PCB 보드 폴리머 필름 Pcb
두배는 가요성 회로를 측면을 댔습니다
가요성 회로 (또한 플렉스 회로, 가변 프린트 기판, 플렉스 PCB, 기타 등등으로 불리 ) 게다가 또 첨부하고 도체 회로를 보호하기 위해 일반적으로 박막 중합체 코팅으로 공급된 도전성 회로 패턴을 가지고 있는 가는 절연성 고분자막으로 구성됩니다. 기술은 롱 롱 시간 전에 이후 전자 장치를 상호 연결시캐서 사용되었습니다. 그것은 지금 많은 진보적인 전자 제품의 제조를 위한 사용에서 가장 중요한 상호연결 기술 중 하나입니다.
두배로 하나 금속 레이어를 포함하여, 많은 다른 종류의 가요성 회로가 있다고 편든 실행에서, 다층과 엄격한 플렉스 회로. 회로는 다른 처리 중에 중합체 기재, 도금 금속 또는 도전성 잉크의 프린팅으로부터 (정상적으로 구리의) 식각 금속 포일 피복재에 의해 형성될 수 있습니다.
이익을 얻으세요 :
1) 디자인의 정확도. 사용에서 대부분의 진보적 전자 장치는 높은 수준의 그들에 대해 기대된 정확성 때문에 오늘 가요성 회로 기판을 이용합니다.
2) 그들은 가볍습니다. 회로판은 쉽게 폴딩시킬 수 있습니다, 그러므로 그들이 칸막이에 위치될 수 있습니다.
3) 장기 성능. 가요성 회로 기판의 뛰어난 품질은 그들이 내구성과 장기 성능을 가지고 있을 수 있게 허락합니다. 이러한 이사회에 포함된 낮은 연성과 물질의 특성은 그러므로 그들에게 능력을 주는 진동의 영향을 극복하기 위한 그들이 성능을 개선했을 수 있게 허락합니다.
4) 열의 발산. 회로판의 콤팩트 디자인 때문에, 발생된 더 짧은 열적 경로가 있고 환기의 산재가 다른 약간 PCB와 비교하여 더 빨리 있습니다.
5) 유연성. 탄력적이기 위한 그들의 능력 때문에, 쉽게 그것은 그들을 배치할 때 가요성 회로 기판을 다양한 단계에 기울이는 것입니다, 이렇게 하여 다양한 전자의 기능성 레벨을 강화하는 것을 가능하게 합니다.
| FPC 기술 성능 | |||
| (모든 차원을 탓으로 하고 밀리리터입니다지 않는다면 그렇지 않았다면 특정합니다) |
대량 생산 (Yield≥ 80%,Cpk≥1.33) |
작은 양 (Yield≥60%, 키 상술 Yield≥80% |
샘플 |
| FPC는 (아니오 /를 동의합니다) | 예 | 예 | 예 |
| 레이어 총수 / 구조물, 맥스. | 2 | 4 | 6 |
| 사이즈(L×W), 맥스. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| 공칭 두께 (밀리미터) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| 두께 공차 | ±10%(>0.3mm)/±0.03mm(≤0.3mm) | ±10%(>0.3mm)/±0.03mm(≤0.3mm) | ±10%(>0.3mm)/±0.03mm(≤0.3mm) |
| 표면가공도 타입 | ENIGENEPIGOPSI-실베리-틴 하슬하드 금 | ENIGENEPIGOPSI-실베리-틴 하슬하드 금 | ENIGENEPIGOPSI-실베리-틴 하슬하드 금 |
| 부드러운 ENIG는 (아니오 /를 동의합니다) | 부정 | 부정 | 부정 |
| 기재 종류 | PI | PI | PILCPTK |
| 커버레이 두께 (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| 점착성 두께 (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| 구리 두께, 민./Max. (um) | 12-70 | 12-70 | 12-70 |
| 모재 두께, 민./Max. (um) | 25-75 | 25-75 | 25-100 |
| 기계적 뚫린 관통 구멍 사이즈 (DHS), 민. | 0.15 | 0.15 | 0.15 |
| 도금 종횡비, 맥스. | 3:1 | 3:1 | 5:1 |
| 패드 크기, 민. | 위스 관통 홀 :0.4 밀리미터 없이 관통 홀 :0.2 밀리미터 |
위스 관통 홀 :0.4 밀리미터 없이 관통 홀 :0.2 밀리미터 |
위스 관통 홀 :0.3 밀리미터 없이 관통 홀 :0.2 밀리미터 |
| 패드 크기 허용한도 | 20% | 20% | 10% |
| 패드를 대기 위한 발사대는 민 스페이스를 둡니다. | 4 밀리리터 | 4 밀리리터 | 4 밀리리터 |
| 패드가 허용한도의 윤곽을 그립니다 | ±3mil | ±3mil | ±2mil |
| 패턴 위치 아큐르시 | ±3mil | ±3mil | ±2mil |
| 윗쪽부터 바닥까지 패턴 위치 아큐르시 | ±3mil | ±3mil | ±2mil |
| 구멍 직경 / 패드, 민 를 경유하는 레이저. | 4/12 밀리리터 | 4/10 밀리리터 | 4/10 밀리리터 |
| 외부 층(Hoz+plating) 선 폭 / 공간, 민. | 3/3 밀리리터 | 3/3 밀리리터 | 2/2 밀리리터 |
| 내부 층(Hoz) 선 폭 / 공간, 민. | 3/3 밀리리터 | 3/3 밀리리터 | 2/2 밀리리터 |
| 안쪽 선 폭 허용한도 | ±10% | ±10% | ±10% |
| 외부 층 등록, 민. (패드 직경 = DHS + Ｘ) | DHS + 8 | DHS + 8 | DHS + 6 |
| 내부 층 등록, 민. (패드 직경 = DHS + X)(L≤4 레이어) | DHS + 10 | DHS + 10 | DHS + 8 |
| 홀 피치, 민 를 경유하는 레이저. | 0.40 밀리미터 | 0.40 밀리미터 | 0.35 밀리미터 |
| 가공 홀 피치, 민. | 0.50 밀리미터 | 0.50 밀리미터 | 0.40 밀리미터 |
| 드릴 구멍 위치 허용 오차 | ±2mil | ±2mil | ±2mil |
| 구멍 치수 허용한도 | ±2mil | ±2mil | ±2mil |
| 홀(PTH&NPTH)를 도구화하는 것에서의 패드에 위치 아큐르시 | ±3mil | ±3mil | ±2mil |
| 홀(PTH&NPTH)를 도구화하는 것에서의 개요에 위치 아큐르시 | ±3mil | ±3mil | ±2mil |
| 외곽 라인 사이즈 허용한도 | ±2mil | ±2mil | ±2mil |
| LPI 등록 / 댐, 민. | 2 mil/4mil | 2 mil/4mil | 2 mil/3mil |
| CVL 위의 LPI 댐 | 8 밀리리터 | 8 밀리리터 | 8 밀리리터 |
| 커버레이 개방 창 / 댐 | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| 커버레이 등록 / 수지 유동 | 4 밀리리터 | 4 밀리리터 | 2 밀리리터 |
| 스티프어니스스 재료 | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
| 스티프어니스스 댐, 민. | 12 밀리리터 | 12 밀리리터 | 8 밀리리터 |
| 스티프어니스스 등록 / 수지 유동 | 8 mil/4mil | 8 mil/4mil | 4 mil/2mil |
| 임피던스 허용 오차 | 10% | 10% | 5% |
| 열 신뢰도 (LPI, 연성회로기판, CVL) | 288' /10s/3times | 288' /10s/3times | 288' /10s/3times |
| 자격 있는 재료와 구조 UL | PI | PI | PI |
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 :당신의 PCB 공장 생산력은 어떻습니까?
한 : 우리의 월별 생산능력은 50,000 평방미터 / 달과 5000개 형태 / 달입니다.
Q3 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q4 :어떻게 보통 PCB를 수송하시겠습니까?
한 : 보통 소규모 포장물을 위해, 우리는 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송할 것입니다, 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
Q5 :생산을 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
