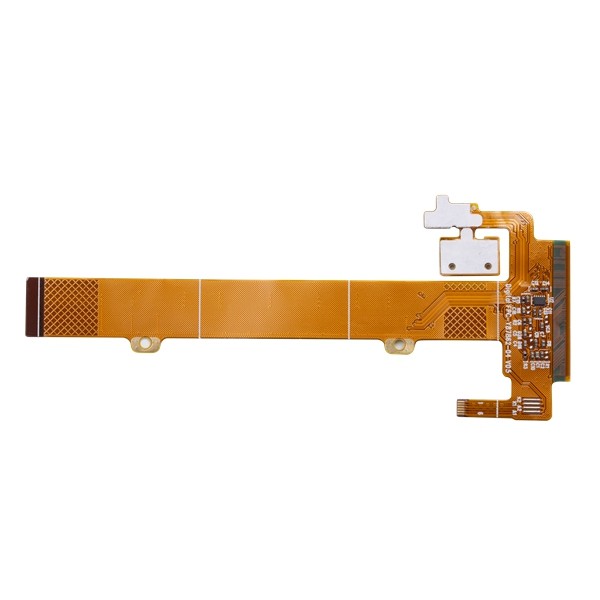

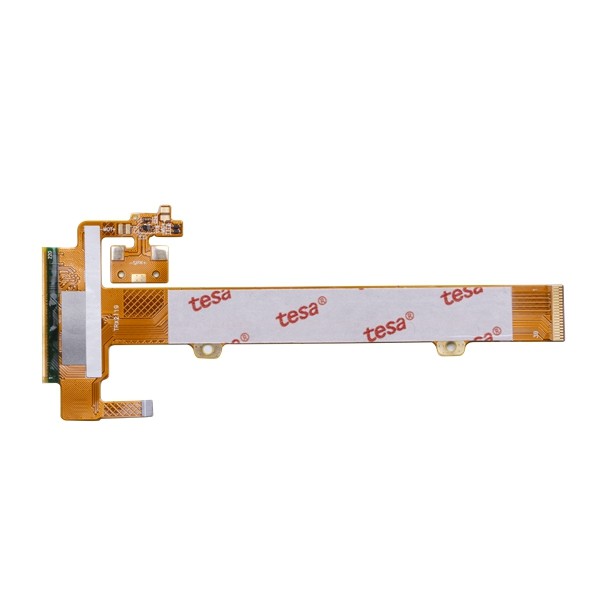

단기거래 엄격한 플렉스 PCB 보드 조립품 4 층 OPS HASL 8 밀리리터
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 레이어 | 4레이어 플렉스 PCBA | 재료 | PI |
|---|---|---|---|
| 보드 레이어 | 4L | 끝난 처리 | ENIG |
| 구리 두께 | 1/1온스 | 최소 드릴링 크기 | 0.1 밀리미터 |
| 하이 라이트 | OPS 엄격한 플렉스 PCB 보드,8 밀리리터 엄격한 플렉스 PCB 보드,8 밀리리터 플렉스 PCB (폴리염화비페닐) 원형 |
||
제품 설명
단기거래 엄격한 플렉스 PCB 보드 조립품 4 층 OPS HASL 8 밀리리터
피크바 제작 PCB PCBA를 제조하는 플렉스 PCB 보드 4 층 플렉스 PCBA 단기거래 인쇄 회로 판 어셈블리 PCBA
4 층 플렉스 PCBA
가요성 인쇄 회로는 구부러지거나 뒤틀릴 수 있는 능력을 갖추는 회로판입니다. 이 주장으로부터, 그들이 신축성 구성에 의해 구별된다는 것이 명백합니다. 그것이 전자기술자들과 디자이너들이 그들의 품질을 위해 요구하는 응용에서 그들을 이용하는 이유입니다. 그들은 또한 플렉스 cir 쿠이트스로서 언급되고, 대부분 용량이 적은 전자 용품에서 사용됩니다. 그들이 구부러지기 위한 능력을 특징으로 하기 때문에, 가요성 인쇄 회로는 폴리이미드와 같은 플렉시블 기판으로 만들어집니다. 가요성 인쇄 회로의 또 다른 중요한 품질은 그들이 인쇄된 회로판 보다 뛰어난 열 산재를 가지고 있다는 것입니다. 그것을 사용하는 전자공학이 오랫동안 품질 조건에 머무르는 것을 가능하게 하는 것은 이 품질입니다.
HSX 제품 커버 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드와 리지드 플럭스는 기타 등등에 탑승합니다. 그것은 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12 시간 to72 시간)를 제공합니다.제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다.
| FPC 기술 성능 | |||
| (모든 차원을 탓으로 하고 밀리리터입니다지 않는다면 그렇지 않았다면 특정합니다) |
대량 생산 (Yield≥ 80%,Cpk≥1.33) |
작은 양 (Yield≥60%, 키 상술 Yield≥80% |
샘플 |
| FPC는 (아니오 /를 동의합니다) | 예 | 예 | 예 |
| 레이어 총수 / 구조물, 맥스. | 2 | 4 | 6 |
| 사이즈(L×W), 맥스. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| 공칭 두께 (밀리미터) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| 두께 공차 | ±10%(>0.3mm)/±0.03mm(≤0.3mm) | ±10%(>0.3mm)/±0.03mm(≤0.3mm) | ±10%(>0.3mm)/±0.03mm(≤0.3mm) |
| 표면가공도 타입 | ENIGENEPIGOPSI-실베리-틴 하슬하드 금 | ENIGENEPIGOPSI-실베리-틴 하슬하드 금 | ENIGENEPIGOPSI-실베리-틴 하슬하드 금 |
| 부드러운 ENIG는 (아니오 /를 동의합니다) | 부정 | 부정 | 부정 |
| 기재 종류 | PI | PI | PILCPTK |
| 커버레이 두께 (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| 점착성 두께 (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| 구리 두께, 민./Max. (um) | 12-70 | 12-70 | 12-70 |
| 모재 두께, 민./Max. (um) | 25-75 | 25-75 | 25-100 |
| 기계적 뚫린 관통 구멍 사이즈 (DHS), 민. | 0.15 | 0.15 | 0.15 |
| 도금 종횡비, 맥스. | 3:1 | 3:1 | 5:1 |
| 패드 크기, 민. | 위스 관통 홀 :0.4 밀리미터 없이 관통 홀 :0.2 밀리미터 |
위스 관통 홀 :0.4 밀리미터 없이 관통 홀 :0.2 밀리미터 |
위스 관통 홀 :0.3 밀리미터 없이 관통 홀 :0.2 밀리미터 |
| 패드 크기 허용한도 | 20% | 20% | 10% |
| 패드를 대기 위한 발사대는 민 스페이스를 둡니다. | 4 밀리리터 | 4 밀리리터 | 4 밀리리터 |
| 패드가 허용한도의 윤곽을 그립니다 | ±3mil | ±3mil | ±2mil |
| 패턴 위치 아큐르시 | ±3mil | ±3mil | ±2mil |
| 윗쪽부터 바닥까지 패턴 위치 아큐르시 | ±3mil | ±3mil | ±2mil |
| 구멍 직경 / 패드, 민 를 경유하는 레이저. | 4/12 밀리리터 | 4/10 밀리리터 | 4/10 밀리리터 |
| 외부 층(Hoz+plating) 선 폭 / 공간, 민. | 3/3 밀리리터 | 3/3 밀리리터 | 2/2 밀리리터 |
| 내부 층(Hoz) 선 폭 / 공간, 민. | 3/3 밀리리터 | 3/3 밀리리터 | 2/2 밀리리터 |
| 안쪽 선 폭 허용한도 | ±10% | ±10% | ±10% |
| 외부 층 등록, 민. (패드 직경 = DHS + Ｘ) | DHS + 8 | DHS + 8 | DHS + 6 |
| 내부 층 등록, 민. (패드 직경 = DHS + X)(L≤4 레이어) | DHS + 10 | DHS + 10 | DHS + 8 |
| 홀 피치, 민 를 경유하는 레이저. | 0.40 밀리미터 | 0.40 밀리미터 | 0.35 밀리미터 |
| 가공 홀 피치, 민. | 0.50 밀리미터 | 0.50 밀리미터 | 0.40 밀리미터 |
| 드릴 구멍 위치 허용 오차 | ±2mil | ±2mil | ±2mil |
| 구멍 치수 허용한도 | ±2mil | ±2mil | ±2mil |
| 홀(PTH&NPTH)를 도구화하는 것에서의 패드에 위치 아큐르시 | ±3mil | ±3mil | ±2mil |
| 홀(PTH&NPTH)를 도구화하는 것에서의 개요에 위치 아큐르시 | ±3mil | ±3mil | ±2mil |
| 외곽 라인 사이즈 허용한도 | ±2mil | ±2mil | ±2mil |
| LPI 등록 / 댐, 민. | 2 mil/4mil | 2 mil/4mil | 2 mil/3mil |
| CVL 위의 LPI 댐 | 8 밀리리터 | 8 밀리리터 | 8 밀리리터 |
| 커버레이 개방 창 / 댐 | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| 커버레이 등록 / 수지 유동 | 4 밀리리터 | 4 밀리리터 | 2 밀리리터 |
| 스티프어니스스 재료 | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
| 스티프어니스스 댐, 민. | 12 밀리리터 | 12 밀리리터 | 8 밀리리터 |
| 스티프어니스스 등록 / 수지 유동 | 8 mil/4mil | 8 mil/4mil | 4 mil/2mil |
| 임피던스 허용 오차 | 10% | 10% | 5% |
| 열 신뢰도 (LPI, 연성회로기판, CVL) | 288' /10s/3times | 288' /10s/3times | 288' /10s/3times |
| 자격 있는 재료와 구조 UL | PI | PI | PI |
FAQ :
Q1 : 공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 : 당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q3 : 우리의 PCB 파일은 확인될 것입니까.
한 : 예. 당신의 데이터는 우리의 엔지니어들 팀에 의해 확인될 것입니다. 우리가 어떠한 기술적 문제도 발견하거나, 가지고 있다면 누구는 우리가 당신과 연락하고 함께 문제를 해결할 것을 문의합니다.
Q4 : 우리의 상품을 하고 선적 전에 시험될 것입니다.
한 : 예. 당신이 우리에게 검사 법을 제공하면 우리는 기능 회로시험을 제공할 수 있습니다.
Q5 : 당신은 또한 인쇄 회로 판 어셈블리 서비스를 제공합니까?
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
