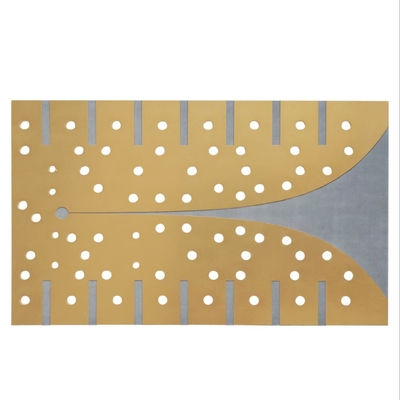

침지 금 고주파 PCB 보드 1OZ 1.6 밀리미터 Fr4 두배는 Pcb를 측면을 댔습니다

침지 금 고주파 PCB 보드 1OZ 1.6 밀리미터 Fr4 두배는 Pcb를 측면을 댔습니다

고주파 PCB 고주파 인쇄 회로 기판 고주파 인쇄 기판 고주파 인쇄 회로 기판

고주파 인쇄 회로 기판

프린트 회로 기판이, 그것이 엄격하거나 플렉스인지, 더 빨리 제공하는 고주파는 최고 100까지 기가헤르츠의 흐름 속도와 주파수 범위의 신호를 보냅니다. 높은 주파수 레벨에 작동하도록 설계된 다수의 소재가 있다는 것을 주의하는 것이 중요합니다. HF PCB는 더 낮은 유전체 상수 (Dk)와 더 낮은 흩어지기 인자 (Df)와 낮은 수준의 열팽창에 의해 규정됩니다. 그들은 HDI 기술을 위해 정기적으로 사용됩니다. 그들은 또한 고속 통신과 통신과 RF 마이크로파 기술에서 광범위하게 사용됩니다.

매개 변수에 따라, 임피던스 (동적 저항)이 전송하는 성분과 관련하여 변한다고 HF 신호는 의미하는 회로판에 반영됩니다. 그와 같은 용량성 효과를 피하기 위해, 모든 인자는 정확하게 상세화되고 가장 높은 수준의 프로세스 컨트롤로 채워져야 합니다.

고주파 인쇄 회로 기판 보아르디스는 넓게 물체 사이의 특정 신호 전송을 위해 사용됩니다. 그것은 500MHz에서부터 2GHz까지 작동하고, 이동 전화, 전자 레인지, RF와 고속 설계 응용에 대해 옳습니다. 전자 부품과 스위치의 복잡성 증가와 함께, 더 빠른 신호 흐름과 더 좋은 전송 주파수는 필요합니다. 고주파 PCB는 정말로 중요한 역할을 할 수 있습니다.전자 부품에서 펄스의 짧은 상승 시간 때문에, 회로폭을 HF 기술의 전자 구성품으로 고려하는 것은 필요합니다.

FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.

Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)

Q3 :우리의 PCB 파일은 확인될 것입니까.
한 : 예. 당신의 데이터는 우리의 엔지니어들 팀에 의해 확인될 것입니다. 우리가 어떠한 기술적 문제도 발견하거나, 가지고 있다면 누구는 우리가 당신과 연락하고 함께 문제를 해결할 것을 문의합니다.

Q4 : 우리의 상품을 하고 선적 전에 시험될 것입니다.
한 : 예. 당신이 우리에게 검사 법을 제공하면 우리는 기능 회로시험을 제공할 수 있습니다.

Q5 : 당신은 또한 인쇄 회로 판 어셈블리 서비스를 제공합니까?
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
