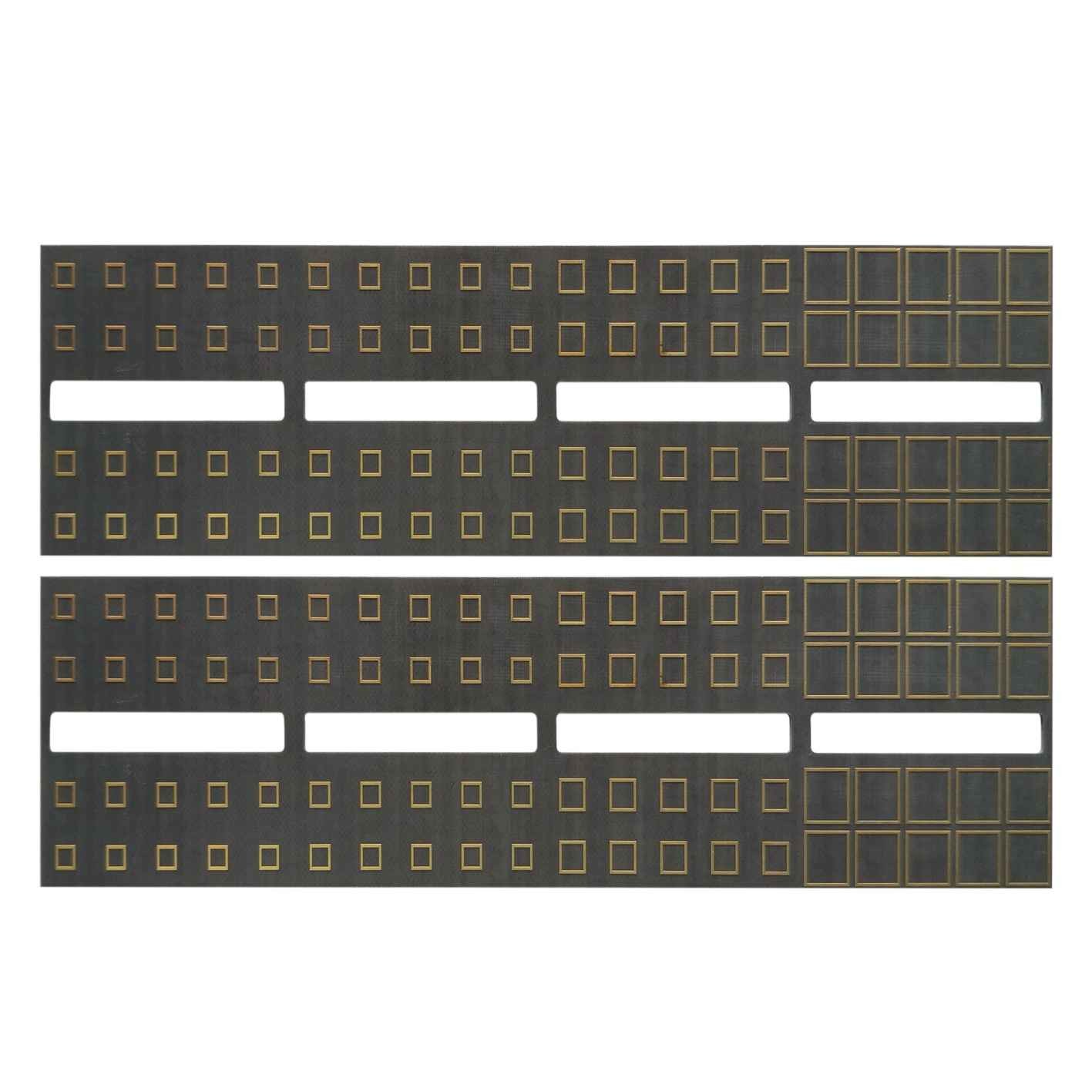

검은 솔더 마스크 타코닉 PCB 2.0 밀리미터 고속회로 설계 2 온스

검은 솔더 마스크 타코닉 PCB 2.0 밀리미터 고속회로 설계 2 온스

고주파 PCB 고주파 프린터 배선 기판 검은 솔더 마스크 타코닉 PCB ROHS 순응하는 PCB

고주파 프린터 배선 기판

프린트 회로 기판이, 그것이 엄격하거나 플렉스인지, 더 빨리 제공하는 고주파는 최고 100까지 기가헤르츠의 흐름 속도와 주파수 범위의 신호를 보냅니다. 높은 주파수 레벨에 작동하도록 설계된 다수의 소재가 있다는 것을 주의하는 것이 중요합니다. HF PCB는 더 낮은 유전체 상수 (Dk)와 더 낮은 흩어지기 인자 (Df)와 낮은 수준의 열팽창에 의해 규정됩니다. 그들은 HDI 기술을 위해 정기적으로 사용됩니다. 그들은 또한 고속 통신과 통신과 RF 마이크로파 기술에서 광범위하게 사용됩니다.

매개 변수에 따라, 임피던스 (동적 저항)이 전송하는 성분과 관련하여 변한다고 HF 신호는 의미하는 회로판에 반영됩니다. 그와 같은 용량성 효과를 피하기 위해, 모든 인자는 정확하게 상세화되고 가장 높은 수준의 프로세스 컨트롤로 채워져야 합니다.

고주파 인쇄 회로 기판 보아르디스는 넓게 물체 사이의 특정 신호 전송을 위해 사용됩니다. 그것은 500MHz에서부터 2GHz까지 작동하고, 이동 전화, 전자 레인지, RF와 고속 설계 응용에 대해 옳습니다. 전자 부품과 스위치의 복잡성 증가와 함께, 더 빠른 신호 흐름과 더 좋은 전송 주파수는 필요합니다. 고주파 PCB는 정말로 중요한 역할을 할 수 있습니다.전자 부품에서 펄스의 짧은 상승 시간 때문에, 회로폭을 HF 기술의 전자 구성품으로 고려하는 것은 필요합니다.

FAQ :

Q1 :인쇄 회로 판 어셈블리 서비스와 부품 소스화를 제공할 수 있겠습니까?
한 : 예, 우리는 또한 요청 면 박스가 구축되 뿐만 아니라 부품 소스화와 인쇄 회로 판 어셈블리 서비스를 제공할 수 있습니다.

Q2 :당신이 어느 국가와 함께 일했습니까?
한 :미국, 캐나다, 이탈리아, 독일, 영국, 스페인, 프랑스, 러시아, 이란, 터키, 체코 공화국, 오스트리아, 오스트레일리아, 브라질, 일본, 인도 기타 등등.

Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.

Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
