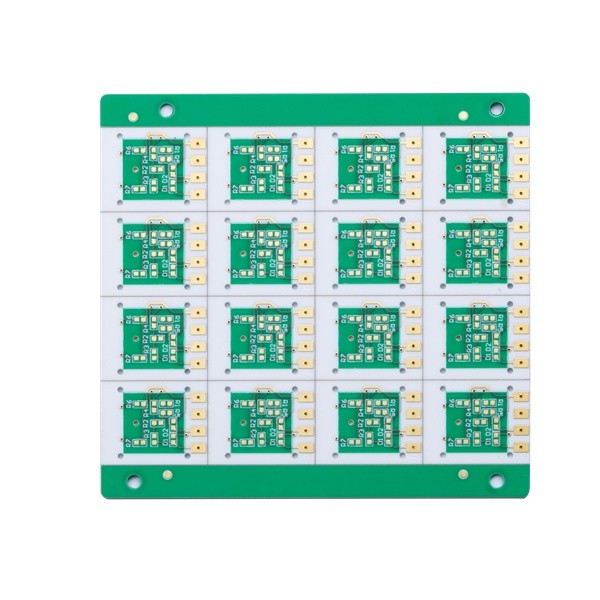

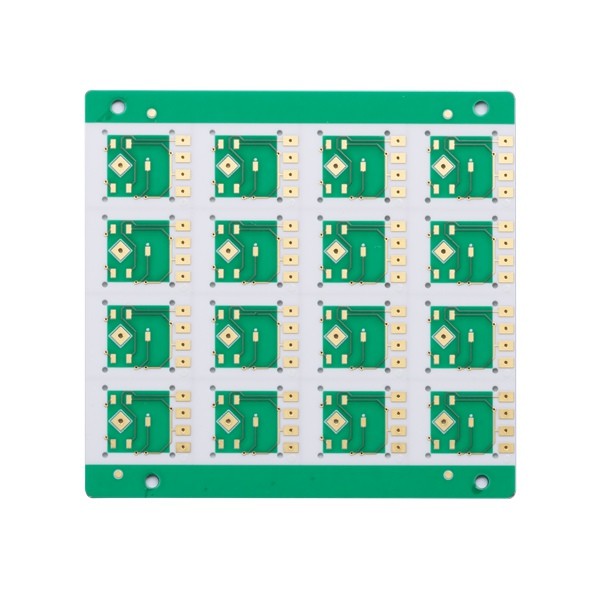

Fr4 높은 TG 세라믹 피씨비 그린 회로판 침지 금 0.4 밀리미터

Fr4 높은 TG 세라믹 피씨비 그린 회로판 침지 금 0.4 밀리미터

요업 PCB 보드 푸른 세락믹 프린터 배선 기판 세라믹 기판 높은 TG 물질 우수 열 관리인들

푸른 세락믹 기본적인 인쇄 회로 기판

세라믹 피씨비는 좋은 고주파와 전기적 실행을 가지고 있고, 고열 전도성, 우수한 화학 물질과 열 안정성을 가지고 있습니다. 우수한 내식성, 그것이 넓게 반도체와 마이크로 전자 공학 회로 패키징 PCB (폴리염화비페닐), 고광도 LED 칩 캐리어 보드, 자동차 전자 공학과 점등 성분, 고전력 전자 부품 방열 물질, 등에 사용했습니다.

세라믹 피씨비는 2가지 이유, 고열 전도성과 낮은 열 팽창율 (CTE)로 인해 인쇄 회로 기판에게 반응 포인트을 얻는 최고의 소스를 제공합니다. 그것이 단순 구조와 향상된 성능을 가지는 전통적 프린트 회로 기판을 완전한 교체이기 때문에 세라믹 피씨비는 대단히 유일하고 유용합니다.

세라믹 피씨비의 특성 :

1.세라믹 인쇄 회로 기판은 우수한 열 도전체들입니다.
2.세라믹 회로 기판은 쉽게 화학 제품에 의해 잠식되지 않습니다.
3.세라믹 피씨비는 높은 수준의 기계적 적합성을 제공합니다.
4.고밀도 아웃라이닝은 세라믹 보드에 단순합니다.
5.그들의 CTA 성분 순응성은 우수합니다.

FAQ :

Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.

Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)

Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.

Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일

Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
