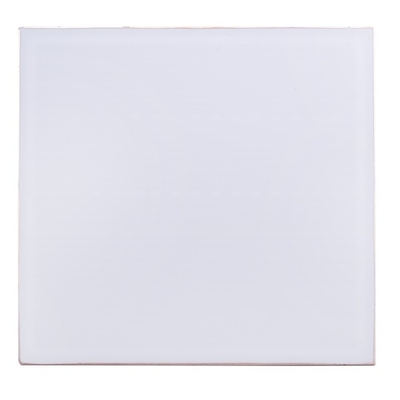

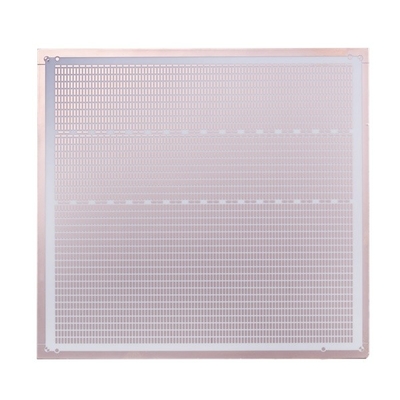

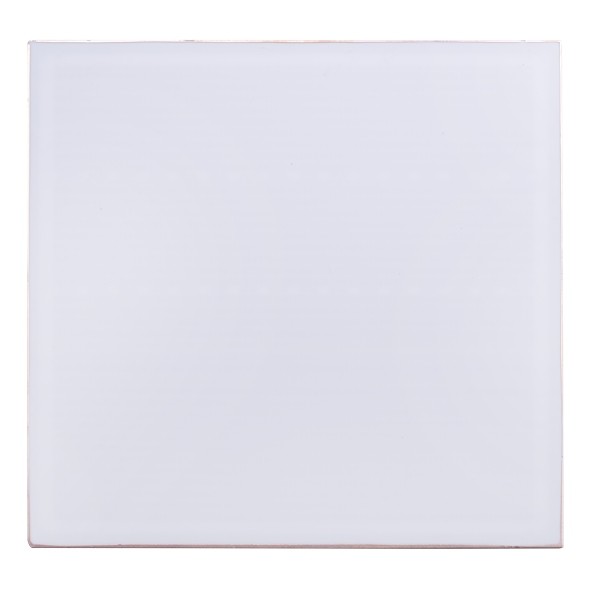

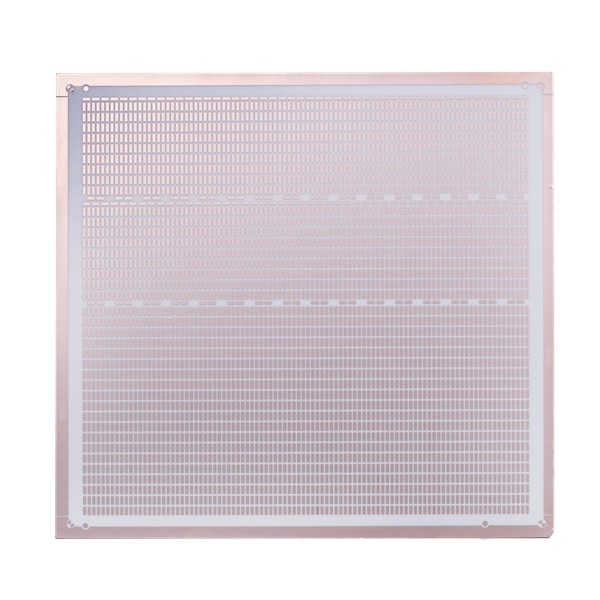

LED 라이트를 위한 고주파 세라믹 PCB 보드 2.4 밀리미터 침지 금

LED 라이트를 위한 고주파 세라믹 PCB 보드 2.4 밀리미터 침지 금

요업 PCB 보드 침지 금 사기 기판 PCB 사기 기판 물질 고밀도 PCB

침지 금 사기 기판 회로

세라믹 피씨비는 좋은 고주파와 전기적 실행을 가지고 있고, 고열 전도성, 우수한 화학 물질과 열 안정성을 가지고 있습니다. 우수한 내식성, 그것이 넓게 반도체와 마이크로 전자 공학 회로 패키징 PCB (폴리염화비페닐), 고광도 LED 칩 캐리어 보드, 자동차 전자 공학과 점등 성분, 고전력 전자 부품 방열 물질, 등에 사용했습니다.

세라믹 피씨비는 2가지 이유, 고열 전도성과 낮은 열 팽창율 (CTE)로 인해 인쇄 회로 기판에게 반응 포인트을 얻는 최고의 소스를 제공합니다. 그것이 단순 구조와 향상된 성능을 가지는 전통적 프린트 회로 기판을 완전한 교체이기 때문에 세라믹 피씨비는 대단히 유일하고 유용합니다.

세라믹 피씨비의 특성 :

1. 세라믹 인쇄 회로 기판은 우수한 열 도전체들입니다.
2. 세라믹 회로 기판은 쉽게 화학 제품에 의해 잠식되지 않습니다.
3. 세라믹 피씨비는 높은 수준의 기계적 적합성을 제공합니다.
4. 고밀도 아웃라이닝은 세라믹 보드에 단순합니다.
5. 그들의 CTA 성분 순응성은 우수합니다.

FAQ :

Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.

Q2 :당신의 PCB 공장 생산력은 어떻습니까?
한 : 우리의 월별 생산능력은 50,000 평방미터 / 달과 5000개 형태 / 달입니다.

Q3 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q4 :어떻게 보통 PCB를 수송하시겠습니까?
한 : 보통 소규모 포장물을 위해, 우리는 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송할 것입니다, 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.

Q5 :생산을 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
