ENIG 세라믹 피씨비 보드 FR4 고주파 2.0 밀리미터 침지 금

ENIG 세라믹 피씨비 보드 FR4 고주파 2.0 밀리미터 침지 금

요업 PCB 보드 ENIG 사기 기판 프린터 배선 기판 사기 기판 자료 고밀도 PCB 긴 서비스 라이프

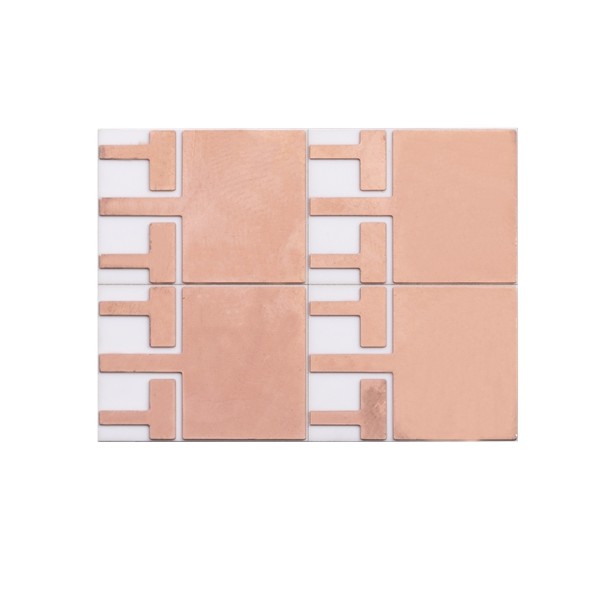

ENIG 요업 기본적인 인쇄 회로 기판

세라믹 피씨비는 좋은 고주파와 전기적 실행을 가지고 있고, 고열 전도성, 우수한 화학 물질과 열 안정성을 가지고 있습니다. 우수한 내식성, 그것이 넓게 반도체와 마이크로 전자 공학 회로 패키징 PCB (폴리염화비페닐), 고광도 LED 칩 캐리어 보드, 자동차 전자 공학과 점등 성분, 고전력 전자 부품 방열 물질, 등에 사용했습니다.

세라믹 피씨비는 2가지 이유, 고열 전도성과 낮은 열 팽창율 (CTE)로 인해 인쇄 회로 기판에게 반응 포인트을 얻는 최고의 소스를 제공합니다. 그것이 단순 구조와 향상된 성능을 가지는 전통적 프린트 회로 기판을 완전한 교체이기 때문에 세라믹 피씨비는 대단히 유일하고 유용합니다.

세라믹 피씨비의 특성 :

1. 세라믹 인쇄 회로 기판은 우수한 열 도전체들입니다.
2. 세라믹 회로 기판은 쉽게 화학 제품에 의해 잠식되지 않습니다.
3. 세라믹 피씨비는 높은 수준의 기계적 적합성을 제공합니다.
4. 고밀도 아웃라이닝은 세라믹 보드에 단순합니다.
5. 그들의 CTA 성분 순응성은 우수합니다.

FAQ :

Q1 : 내가 인용을 얻을 수 있습니까?
한 : 우리에게 형식 거버와 거버 파일을 보내세요, PROTEL 99SE, PROTEL DXP, 전력 PCB, CAM350, ODB와 소요량을 제공합니다. 우리는 따라서 인용을 제공할 것입니다.

Q2 : 동영상 파일로부터의 PCB를 제조하시겠습니까?
한 : 아니오. 그러나 당신이 우리에게 샘플 PCB를 보낼 수 있다면, 우리는 그것의 디자인에서 클로닝시키고 그것을 성취할 수 있습니다.

Q3 : 당신은 주식에서 PCB를 가지고 있습니까.
한 : 대부분의 PCB 보드는 맞춤화되고 그들이 다른 디자인을 가지고 있습니다, 우리가 고객들에 의해 제공된 거버 파일에 따라 그들을 생산합니다.

Q4 : 당신이 보통 어떠한 FR4 재료를 사용합니까?

한 : 킨보드, ITEQ, 성이이...

Q5 :당신이 보통 어떤 종류의 출하 방법을 사용합니까?
한 : 소용적 주문을 위해, 우리가 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송하기 위해 항상 제안하기를, 우리는 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
그리고 큰 부피 순서를 위해, 수송비를 절감하기 위해, 우리는 당신이 당신 자신의 발송자를 가지고 있고, 우리에게 정보를 제공할 수 있다면 물론, 공중에 의해 또는 해로로 출하를 배열하기 위해 제안할 것입니다, 출하를 배열하기 위해 그들과 연락할 수 있습니다.
