전열 히터를 위한 사기 기판 FR4 4.0 밀리미터 LED 라이트 PCB 보드

전열 히터를 위한 사기 기판 FR4 4.0 밀리미터 LED 라이트 PCB 보드

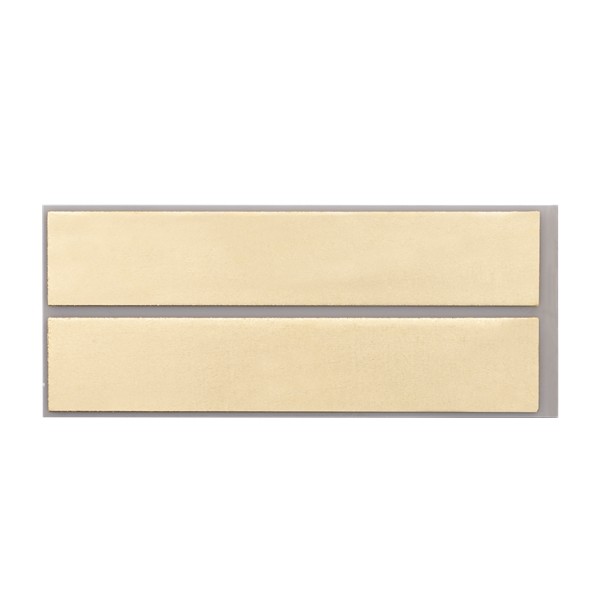

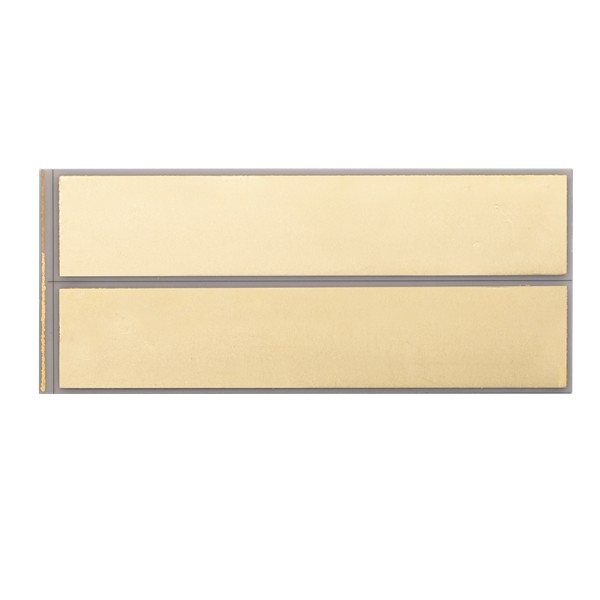

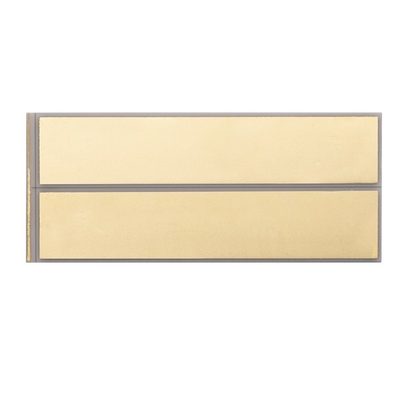

요업 PCB 보드 사기 기판 프린터 배선 기판 전열 히터 PCB는 분야 스마트 전력 부품을 이끌었습니다

ENIG는 세라믹 인쇄 회로 기판을 이끌었습니다

세라믹 피씨비는 세라믹 분말과 유기 바인더를 수행하는 일종의 환기이고 열전도 유기적 세라믹 피씨비가 9-20W/m의 열전도율에 준비됩니다. 다시 말하면, 세라믹 피씨비는 어느 것이 전체 표면 위에서 활기 넘치는 곳으로부터 떨어진 열을 이동시키고 그것을 낭비하는 것에 대한 빠른 영향을 만들 이를테면 알루미나, 알루미늄 질화물, 베릴륨 산화물과 더불어 대단히 열띠게 전도성 있는 물질인 세라믹 기판과 프린트 회로 기판입니다. 게다가, 세라믹 피씨비는 레이저 고속 활성 금속화 기술인 LAM 기술로 제조됩니다. 그래서 향상된 성능과 덜 복잡한 구성과 전체 전통적 프린트 회로 기판을 대신할 수 있는 세라믹 피씨비가 대단히 다재다능합니다.

세라믹 인쇄 회로 기판은 다양한 적용을 가지고 있고, LED 분야, 태양 판넬 부품, 고전력 전력용 반도체 모듈, 반도체 냉장고, 전열 히터, 출력 제어 회로, 파워 하이브리드 회로, 현명한 전원 소자, 고주파 스위칭 전원 공급기, 고체 계전기, 자동차 전자 공학, 통신, 항공우주와 군 전자 부품에서 사용될 수 있습니다.

FAQ :

Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.

Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)

Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.

Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일

Q6 :당신이 어떠한 지불을 받아들입니까 ?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
