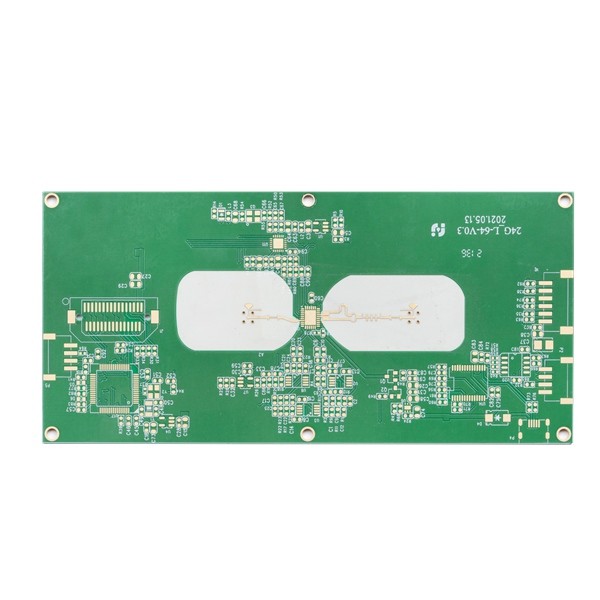

반도체 세라믹 인쇄 회로 기판

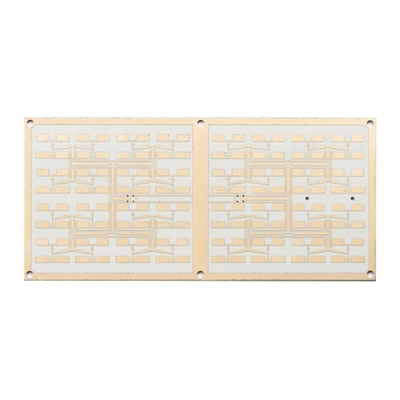

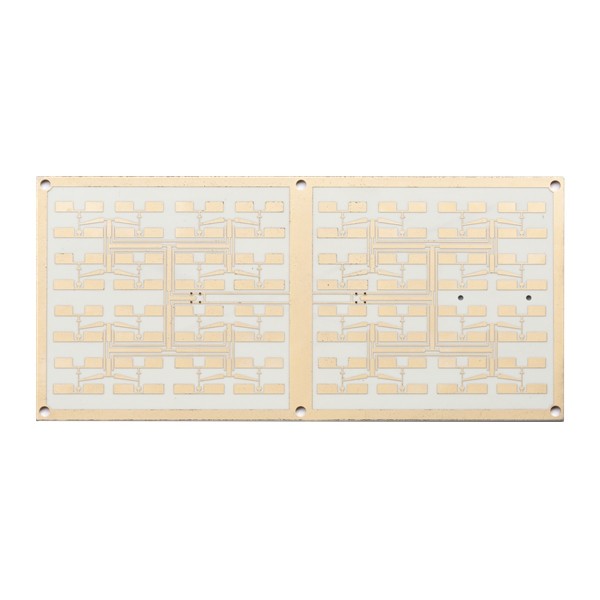

세라믹 피씨비는 세라믹 분말과 유기 바인더를 수행하는 일종의 환기이고 열전도 유기적 세라믹 피씨비가 9-20W/m의 열전도율에 준비됩니다. 다시 말하면, 세라믹 피씨비는 어느 것이 전체 표면 위에서 활기 넘치는 곳으로부터 떨어진 열을 이동시키고 그것을 낭비하는 것에 대한 빠른 영향을 만들 이를테면 알루미나, 알루미늄 질화물, 베릴륨 산화물과 더불어 대단히 열띠게 전도성 있는 물질인 세라믹 기판과 프린트 회로 기판입니다. 게다가, 세라믹 피씨비는 레이저 고속 활성 금속화 기술인 LAM 기술로 제조됩니다. 그래서 향상된 성능과 덜 복잡한 구성과 전체 전통적 프린트 회로 기판을 대신할 수 있는 세라믹 피씨비가 대단히 다재다능합니다.

세라믹 인쇄 회로 기판은 다양한 적용을 가지고 있고, LED 분야, 태양 판넬 부품, 고전력 전력용 반도체 모듈, 반도체 냉장고, 전열 히터, 출력 제어 회로, 파워 하이브리드 회로, 현명한 전원 소자, 고주파 스위칭 전원 공급기, 고체 계전기, 자동차 전자 공학, 통신, 항공우주와 군 전자 부품에서 사용될 수 있습니다.

FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.

Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)

Q3 :우리의 PCB 파일은 확인될 것입니까.
한 : 예. 당신의 데이터는 우리의 엔지니어들 팀에 의해 확인될 것입니다. 우리가 어떠한 기술적 문제도 발견하거나, 가지고 있다면 누구는 우리가 당신과 연락하고 함께 문제를 해결할 것을 문의합니다.

Q4 : 우리의 상품을 하고 선적 전에 시험될 것입니다.
한 : 예. 당신이 우리에게 검사 법을 제공하면 우리는 기능 회로시험을 제공할 수 있습니다.

Q5 : 당신은 또한 인쇄 회로 판 어셈블리 서비스를 제공합니까?
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
