고주파 세라믹 피씨비는 통신 장치를 위해 4.0 밀리미터를 시제품을 만듭니다

고주파 세라믹 Pcb는 통신 장치를 위해 4.0 밀리미터를 시제품을 만듭니다

요업 PCB 보드 통신 장치 세라믹 인쇄 회로 기판 침지 금 고주파 재료

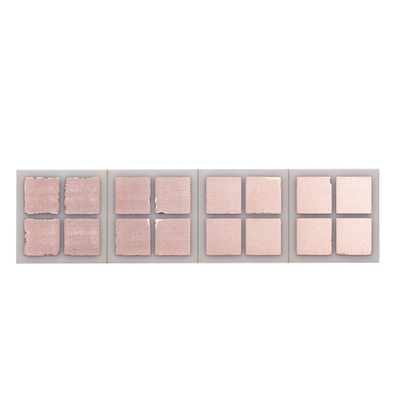

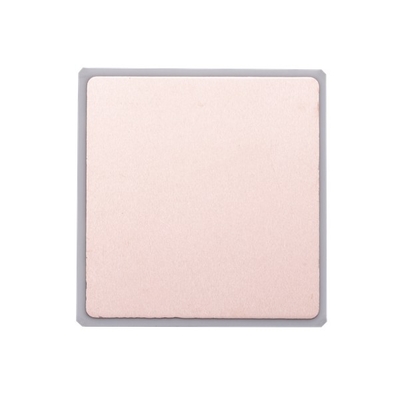

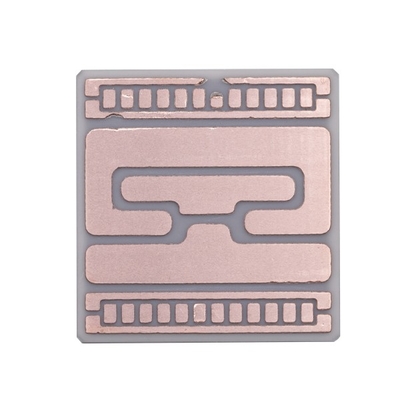

통신 장치 세라믹 인쇄 회로 기판

세라믹 피씨비는 세라믹 분말과 유기 바인더를 수행하는 일종의 환기이고 열전도 유기적 세라믹 피씨비가 9-20W/m의 열전도율에 준비됩니다. 다시 말하면, 세라믹 피씨비는 어느 것이 전체 표면 위에서 활기 넘치는 곳으로부터 떨어진 열을 이동시키고 그것을 낭비하는 것에 대한 빠른 영향을 만들 이를테면 알루미나, 알루미늄 질화물, 베릴륨 산화물과 더불어 대단히 열띠게 전도성 있는 물질인 세라믹 기판과 프린트 회로 기판입니다. 게다가, 세라믹 피씨비는 레이저 고속 활성 금속화 기술인 LAM 기술로 제조됩니다. 그래서 향상된 성능과 덜 복잡한 구성과 전체 전통적 프린트 회로 기판을 대신할 수 있는 세라믹 피씨비가 대단히 다재다능합니다.

세라믹 인쇄 회로 기판은 다양한 적용을 가지고 있고, LED 분야, 태양 판넬 부품, 고전력 전력용 반도체 모듈, 반도체 냉장고, 전열 히터, 출력 제어 회로, 파워 하이브리드 회로, 현명한 전원 소자, 고주파 스위칭 전원 공급기, 고체 계전기, 자동차 전자 공학, 통신, 항공우주와 군 전자 부품에서 사용될 수 있습니다.

FAQ :

Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.

Q2 :당신의 PCB 공장 생산력은 어떻습니까?
한 : 우리의 월별 생산능력은 50,000 평방미터 / 달과 5000개 형태 / 달입니다.

Q3 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q4 :어떻게 보통 PCB를 수송하시겠습니까?
한 : 보통 소규모 포장물을 위해, 우리는 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송할 것입니다, 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.

Q5 :생산을 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
