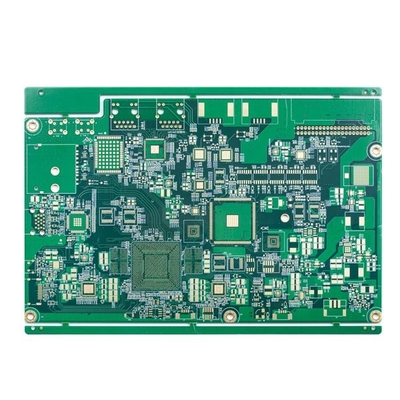

침지 금 2u 10 층 프린터 배선 기판 FR4 TG170 재료 수지는 홀을 메웠습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 레이어 | 10 층 PCB 수지는 결함 판을 메웠습니다 | 재료 | FR4 TG170 |
|---|---|---|---|
| PCB 표면 | 침지 금 2u | 솔더 마스크 | 타이요 녹색이 양쪽 |
| 애플리케이션 | 디지털 제품 | 생산 소요 시간 | 빨리 2L과 4L을 위한 24H |
| 하이 라이트 | TG170 10 층 프린트 회로 기판,FR4 10 층 프린트 회로 기판,수지 플러그된 홀 10 층 PCB (폴리염화비페닐) |
||
제품 설명
다층 인쇄 회로 보드 10L 위원회 수지는 결함 판 임피던스 제어 작은 BGA를 메웠습니다
10 층 PCB 수지는 결함 판을 메웠습니다
맥스 레이어 : 32 층 (≥20 레이어가 검토할 필요가 있습니다)
맥스 마감 판넬 사이즈 : 740* 500 밀리미터 (>600 MM이 검토할 필요가 있습니다)
민 마감 판넬 사이즈 : 5 * 5 밀리미터
PCB 재료 : +FR4,FR4를 뒤죽박죽 섞고 성교합니다
PCB 두께 : 0.2~4.0mm (<0.2 mm,>4 밀리미터가 검토할 필요가 있습니다) (판 두께 ≤ 0.6 밀리미터가 HASL 표면에 신청하지 않습니다)
안쪽이고 외부 토대 구리의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz
활과 트위스트 : 0.075%
민. 구멍 치수 : 0.15 밀리미터 (<0.15 밀리미터가 검토할 필요가 있습니다)
HDI Min drill hole: 0.08-0.10MM
PCB 트랙 / 격차 : 3 밀리리터(0.075mm)
PCB 개요 : 라우팅 / V-커트 / 펀칭
솔더 마스크 두께 : 표준 15-20um ; 다음을 선불합니다 35 um
민 솔더 마스크 브릿지 폭 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다
솔더 마스크 주입구 : 0.1-0.5mm
솔더 마스크의 색 : 녹색, 매트 그린, 파랑, 매트 파랑, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗, 기타 등등
PCB 실크 스트린 : 하얗, 검고 당신의 요청으로서
벗길 수 있는 마스크 두께 : 500-1000um
OSP의 산화 필름 : 0.2-0.5um
| Circuit board Layer count: | 10 Ｌ | 회로판 박판 제품 : | FR4 TG170 |
| 레이어 구리 두께 : | 외부 1 온스 안쪽 1 온스 | 판 두께 : | 1.6MM |
| 가장 적은 것 구멍 치수 : | 0.20 밀리미터 | 가장 적은 것 PCB 트랙 / 격차 : | 4/4 밀리리터 |
| 솔더 마스크 색 : | 타이요 그린 | 실크 스크린 색상 : | 백색 |
| PCB 표면은 끝났습니다 : | 침지 금 | 이사회 프로필 : | 라우팅 |
| PCB 보드 애플리케이션 : | 디지털 제품 | ||
| 요구하는 특수한 요구 사항 : | 임피던스 제어 / 수지는 over/0.25mm BGA를 충전했고 도금처리했습니다 | ||
FAQ :
Q1 :당신의 최소 명령량이 무엇입니까?
한 : 어떤 MOQ.The 양도 가격만을 영향을 미치지 않을 것입니다. 가격 요구에 대해 우리에 연락하세요.
Q2 :어떻게 보통 PCB를 수송하시겠습니까?
한 : 보통 소규모 포장물을 위해, 우리는 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송할 것입니다, 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
Q3 :당신의 PCB 공장 생산력은 어떻습니까?
한 : 우리의 월별 생산능력은 50,000 평방미터 / 달과 5000개 형태 / 달입니다.
Q4 :당신이 어느 국가와 함께 일했습니까?
한 :미국, 캐나다, 이탈리아, 독일, 영국, 스페인, 프랑스, 러시아, 이란, 터키, 체코 공화국, 오스트리아, 오스트레일리아, 브라질, 일본, 인도 기타 등등.
Q5 : 당신은 또한 인쇄 회로 판 어셈블리 서비스를 제공합니까?
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
