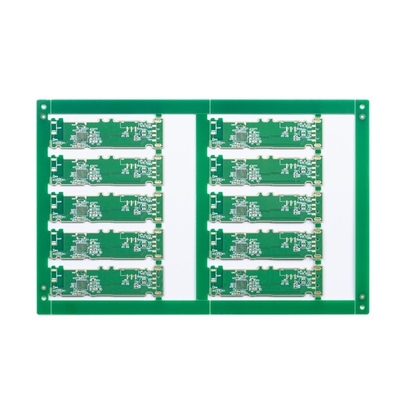

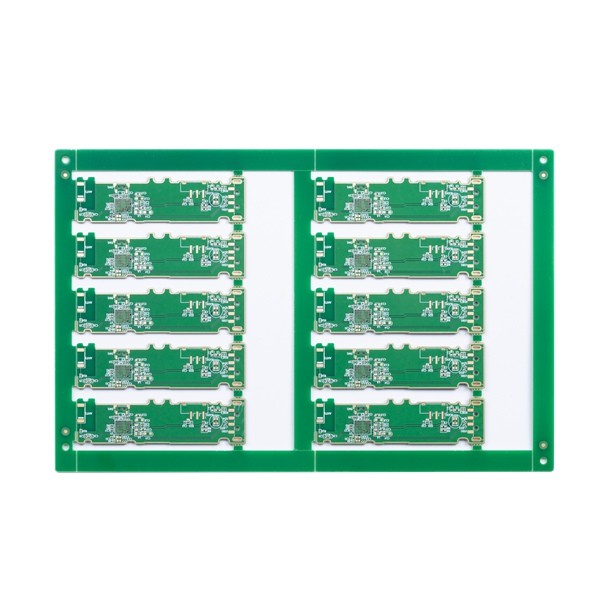

침지 금 다층 인쇄 회로 보드 4 층 PCB 0.15 밀리미터 홀
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 레이어 | 4 층 경성 인쇄 회로 기판 | 재료 | FR4 TG150 |
|---|---|---|---|
| PCB 표면 | 침지 금 | 솔더 마스크 | 그린 |
| 가장 적은 것 PCB 트랙 / 격차 | 3/3 밀리리터 | 가장 작은 구멍 | 0.15 밀리미터 |
| 애플리케이션 | 통신 | 생산 소요 시간 | 빨리 2L과 4L을 위한 24H |
| 하이 라이트 | 4 층 다층 인쇄 회로 보드,침지 금 다층 인쇄 회로 보드,0.15 밀리미터 4 층 PCB |
||
제품 설명
다층 인쇄 회로 보드 4 층 PCB 주인쇄 회로기판 작은 프린터 배선 기판
4 층 경성 인쇄 회로 기판
IMS PCB, HDI 보드부터 고주파 PTFE 보드와 경성-연성 기판까지 매월 5,000 PCB 제품 에 HSX 회로 덮개 단일층에서부터 32L FR-4 PCB까지. 우리는 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12 시간 to72 시간)를 제공합니다.
제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다.
맥스 레이어 : 32 층 (≥20 레이어가 검토할 필요가 있습니다)
맥스 마감 판넬 사이즈 : 740* 500 밀리미터 (>600 MM이 검토할 필요가 있습니다)
민 마감 판넬 사이즈 : 5 * 5 밀리미터
PCB 재료 : +FR4,FR4를 뒤죽박죽 섞고 성교합니다...
PCB 두께 : 0.2~4.0mm (<0.2 mm,>4 밀리미터가 검토할 필요가 있습니다) (판 두께 ≤ 0.6 밀리미터가 HASL 표면에 신청하지 않습니다)
안쪽이고 외부 토대 구리의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz
활과 트위스트 : 0.075%
민. 구멍 치수 : 0.15 밀리미터 (<0.15 밀리미터가 검토할 필요가 있습니다)
HDI 민 보오링공 : 0.08-0.10MM
PCB 트랙 / 격차 : 3 밀리리터(0.075mm)
PCB 개요 : 라우팅 / V-커트 / 펀칭
솔더 마스크 두께 : 표준 15-20um ; 다음을 선불합니다 35 um
민 솔더 마스크 브릿지 폭 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다
솔더 마스크 주입구 : 0.1-0.5mm
솔더 마스크의 색 : 녹색, 매트 그린, 파랑, 매트 파랑, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗, 기타 등등
PCB 실크 스트린 : 하얗, 검고 당신의 요청으로서
벗길 수 있는 마스크 두께 : 500-1000um
OSP의 산화 필름 : 0.2-0.5um
| PCB 레이어 | 4L | PCB 재료 | FR4 |
| 구리 두께 | 1/1/1/1OZ | PCB 두께 | 1.0MM |
| 민. 구멍 치수 | 0.15 밀리미터 | Min.PCB 트랙 / 격차 : | 3/3 밀리리터 |
| PCB 솔더 마스크 | 그린 | PCB 실크 스트린 | 백색 |
| PCB 표면은 끝났습니다 | 침지 금 | PCB 개요 | 라우팅 / V-커트 |
| 애플리케이션 | 통신 | ||
| 특수한 요구 사항 : | 작은 라인 공간과 격차 :3/3 밀리리터 / 분. 충전되고 위에 도금처리된 바이아 홀 0.15 사이즈 밀리미터 / 임피던스 control//resin | ||
FAQ :
Q1 :인쇄 회로 판 어셈블리 서비스와 부품 소스화를 제공할 수 있겠습니까?
한 : 예, 우리는 또한 요청 면 박스가 구축되 뿐만 아니라 부품 소스화와 인쇄 회로 판 어셈블리 서비스를 제공할 수 있습니다.
Q2 :당신이 어느 국가와 함께 일했습니까?
한 :미국, 캐나다, 이탈리아, 독일, 영국, 스페인, 프랑스, 러시아, 이란, 터키, 체코 공화국, 오스트리아, 오스트레일리아, 브라질, 일본, 인도 기타 등등.
Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.
Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
