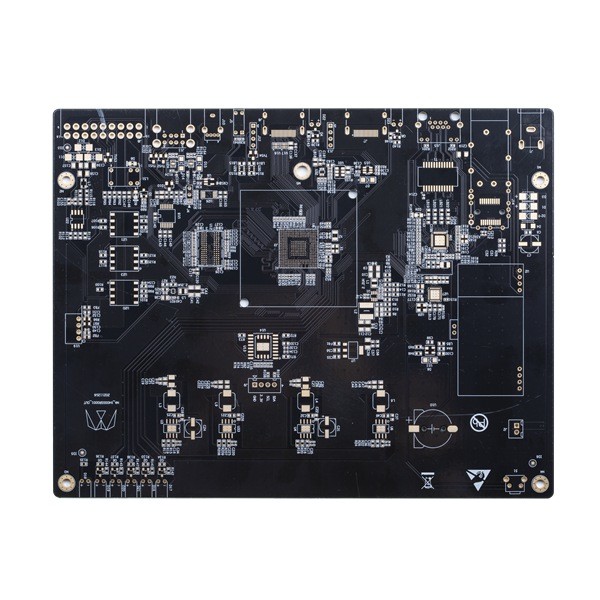

4 층 다층 인쇄 회로 보드 4.0 밀리미터 두꺼운 TG135 검은 솔더 마스크

다층 인쇄 회로 보드 검은 솔더 마스크 4L PCB 커스텀회로 위원회는 당신 자신의 회로판을 만듭니다

작은 구멍 크기와 4 층 리지드 피씨비

IMS PCB, HDI 보드부터 고주파 PTFE 보드와 경성-연성 기판까지 매월 5,000 PCB 제품 에 HSX 회로 덮개 단일층에서부터 32L FR-4 PCB까지. 우리는 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12 시간 to72 시간)를 제공합니다.

제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비,와 항공우주,와 기타와 같은 첨단 기술 분야에서 사용됩니다.

맥스 레이어 : 32 층 (20 층 이상이 역량을 검토할 필요가 있다면)

맥스 마감 판넬 사이즈 : 740* 500 밀리미터 600 밀리미터보다 크 (면, 역량을 검토할 필요가 있습니다)

민 마감 판넬 사이즈 : 5 * 5 밀리미터

원료 : PI +FR4,FR4, 로저스, AI와 기타

PCB는 판 두께를 완성했습니다 : 0.2~4.0mm (0.2 이하 밀리미터 또는 4 밀리미터 이상이 검토할 필요가 있다면) (판 두께 ≤ 0.6 밀리미터가 HASL 표면에 신청할 수 없으면)

안쪽이고 외부 토대 구리의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz

끝난 외부 구리 : 6 온스

활과 트위스트 : 0.075%

민. 구멍 치수 : 0.15 밀리미터 (<0.15 밀리미터가 역량을 검토할 필요가 있습니다)

HDI 민 보오링공 : 0.08-0.10MM

PCB 트랙 / 격차 : 3 밀리리터(0.075mm)

PCB 개요 : 라우팅 / 펀칭 / V-커트

솔더 마스크 두께 : 표준 15-20um ; 다음을 선불합니다 35 um

민 솔더 마스크 브릿지 폭 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다

솔더 마스크 플러그된 홀 : 0.1-0.5mm

솔더 마스크의 색 : 녹색과 매트 그린, 파랑, 매트 파랑, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗고 기타

PCB 실크 스트린 : 하얀, 검고 기타

벗길 수 있는 마스크 두께 : 500-1000um

OSP의 산화 필름 : 0.2-0.5um

FAQ :
Q1 : 내가 인용을 얻을 수 있습니까?
한 : 우리에게 형식 거버와 거버 파일을 보내세요, PROTEL 99SE, PROTEL DXP, 전력 PCB, CAM350, ODB와 소요량을 제공합니다. 우리는 따라서 인용을 제공할 것입니다.

Q2 : 동영상 파일로부터 PCB를 제조하시겠습니까?
한 : 아니오. 그러나 당신이 우리에게 샘플 PCB를 보낼 수 있다면, 우리는 그것의 디자인에서 클로닝시키고 그것을 성취할 수 있습니다.

Q3 : 당신은 주식에서 PCB를 가지고 있습니까.
한 : 대부분의 PCB 보드는 맞춤화되고 그들이 다른 디자인을 가지고 있습니다, 우리가 고객들에 의해 제공된 거버 파일에 따라 그들을 생산합니다.

Q4 : 당신이 보통 어떠한 FR4 재료를 사용합니까?

한 : 킨보드, ITEQ, 성이이...

Q5 :당신이 보통 어떤 종류의 출하 방법을 사용합니까?
한 : 소용적 주문을 위해, 우리가 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송하기 위해 항상 제안하기를, 우리는 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
그리고 큰 부피 순서를 위해, 수송비를 절감하기 위해, 우리는 당신이 당신 자신의 발송자를 가지고 있고, 우리에게 정보를 제공할 수 있다면 물론, 공중에 의해 또는 해로로 출하를 배열하기 위해 제안할 것입니다, 출하를 배열하기 위해 그들과 연락할 수 있습니다.
