산업 제어를 위한 몰입 금 2u 다층 PCB 보드 FR4 TG150 재료

회로판 비어 있는 PCB 산업 제어 제품을 만드는 다층 인쇄 회로 보드

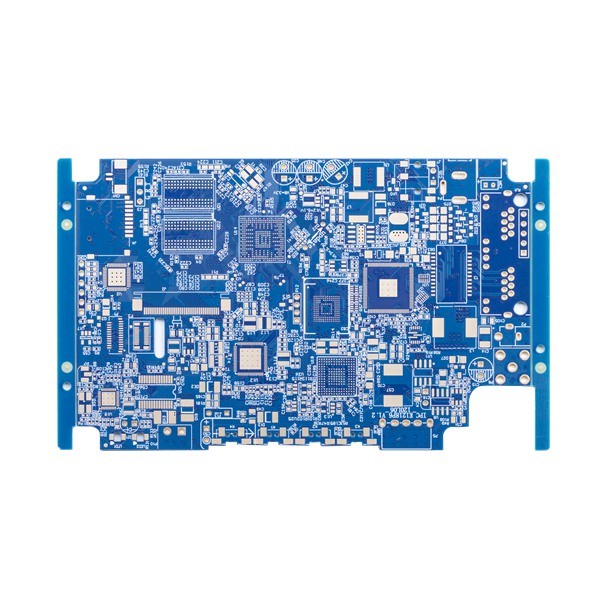

푸른 솔더 마스크와 4L 경성 인쇄 회로 기판

2010년에 설립되어 센즈헨 화성스인 회로는 프린트 회로 기판을 위한 전문적 제조사입니다. HSX 회로는 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12hours시간에서 72 시간)를 제공합니다. 그것의 제품은 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드를 커버하고 리지드 플럭스가 기타 등등에 탑승합니다.

그것의 제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비,와 항공우주,와 기타와 같은 첨단 기술 분야에서 사용됩니다.

맥스 레이어 : 32 층 (20 층 이상이 역량을 검토할 필요가 있다면)

맥스 마감 판넬 사이즈 : 740* 500 밀리미터 600 밀리미터보다 크 (면, 역량을 검토할 필요가 있습니다)

민 마감 판넬 사이즈 : 5 * 5 밀리미터
원료 : PI +FR4,FR4, 로저스, AI와 기타
PCB는 판 두께를 완성했습니다 : 0.2~4.0mm (0.2 이하 밀리미터 또는 4 밀리미터 이상이 검토할 필요가 있다면) (판 두께 ≤ 0.6 밀리미터가 HASL 표면에 신청할 수 없으면)

안쪽이고 외부 토대 구리의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz

끝난 외부 구리 : 6 온스

활과 트위스트 : 0.075%

민. 구멍 치수 : 0.15 밀리미터 (<0.15 밀리미터가 역량을 검토할 필요가 있습니다)

HDI 민 보오링공 : 0.08-0.10MM
PCB 트랙 / 격차 : 3 밀리리터(0.075mm)
PCB 개요 : 라우팅 / 펀칭 / V-커트

솔더 마스크 두께 : 표준 15-20um ; 다음을 선불합니다 35 um

민 솔더 마스크 브릿지 폭 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다

솔더 마스크 플러그된 홀 : 0.1-0.5mm

솔더 마스크의 색 : 녹색과 매트 그린, 파랑, 매트 파랑, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗고 기타
PCB 실크 스트린 : 하얀, 검고 기타

벗길 수 있는 마스크 두께 : 500-1000um
OSP의 산화 필름 : 0.2-0.5um


FAQ :
1. 당신은 어떠한 서비스를 제공할 수 있습니까?
한 : 경성 인쇄 회로 기판, 유연한 PCB, HDI 이사회, 구리 베이스 프린트 회로 기판, 인쇄 회로 기판 국회, 래피드 프로토타입, 급회전 질서.

2. 당신의 생산 소요 시간이 얼마나 빠릅니까?
한 : HDI 이사회 가장 빠른 3 WD, 2L과 4L 리지드 보드 빠른 24H.

3. 빠른 인용을 얻는 방법?
한 : 누구, 소요량, 기타 등등) 면 레이어, 판 두께, 구리 두께, 표면 처리, 솔더 마스크와 실크 스트린 색깔, 특별한 요청 (을 포함하여 거버 파일과 PCB의 생산을 제공하세요
샘플 목록 :


4.당신이 어떠한 지불 기간을 받아들입니까?
한 : 신용(L/C) 또는 페이팔의 전송(T/T) 또는 서한을 배선하세요 (단지 500 미국달러하로 작은 값을 위해)
