녹색 8 층 프린터 배선 기판 임피던스 제어 작은 라인 이격 틈

임피던스 제어 작은 라인 공간과 격차 임피던스 제어와 다층 인쇄 회로 보드 8 층 녹색 PCB

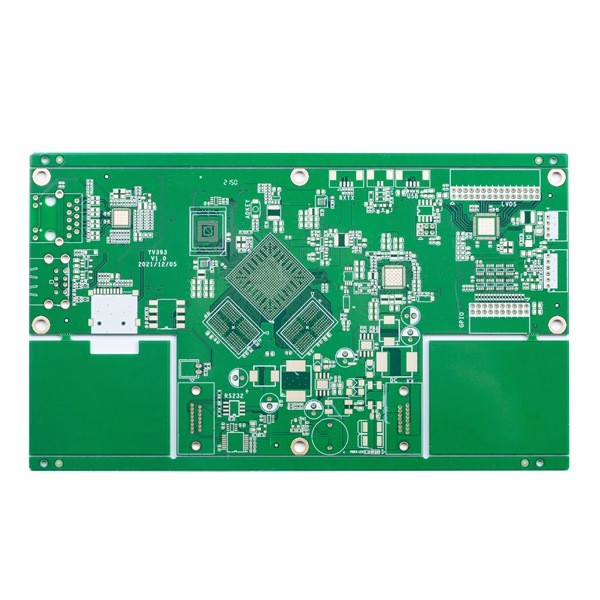

임피던스 제어와 8 층 그린 PCB

2010년에 설립되어 센즈헨 화성스인 회로는 프린트 회로 기판을 위한 전문적 제조사입니다. HSX 회로는 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12hours시간에서 72 시간)를 제공합니다. 그것의 제품은 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드를 커버하고 리지드 플럭스가 기타 등등에 탑승합니다.

그것의 제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비,와 항공우주,와 기타와 같은 첨단 기술 분야에서 사용됩니다.

맥스 레이어 : 32 층 (20 층 이상이 역량을 검토할 필요가 있다면)

맥스 마감 판넬 사이즈 : 740* 500 밀리미터 600 밀리미터보다 크 (면, 역량을 검토할 필요가 있습니다)

민 마감 판넬 사이즈 : 5 * 5 밀리미터
원료 : PI +FR4,FR4, 로저스, AI와 기타
PCB는 판 두께를 완성했습니다 : 0.2~4.0mm (0.2 이하 밀리미터 또는 4 밀리미터 이상이 검토할 필요가 있다면) (판 두께 ≤ 0.6 밀리미터가 HASL 표면에 신청할 수 없으면)

안쪽이고 외부 토대 구리의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz

끝난 외부 구리 : 6 온스

활과 트위스트 : 0.075%

민. 구멍 치수 : 0.15 밀리미터 (<0.15 밀리미터가 역량을 검토할 필요가 있습니다)

HDI 민 보오링공 : 0.08-0.10MM
PCB 트랙 / 격차 : 3 밀리리터(0.075mm)
PCB 개요 : 라우팅 / 펀칭 / V-커트

솔더 마스크 두께 : 표준 15-20um ; 다음을 선불합니다 35 um

민 솔더 마스크 브릿지 폭 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다

솔더 마스크 플러그된 홀 : 0.1-0.5mm

솔더 마스크의 색 : 녹색과 매트 그린, 파랑, 매트 파랑, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗고 기타
PCB 실크 스트린 : 하얀, 검고 기타

벗길 수 있는 마스크 두께 : 500-1000um
OSP의 산화 필름 : 0.2-0.5um

FAQ :

Q1. 당신의 PCB 로에스가 순응합니까?

한 : 예. 우리는 ROH 순응합니다.

Q2. 어떻게 내 명령을 추적합니까?

한 : 당신의 외판원은 당신의 주문이 운반했으면 추적하는 것 제공할 것입니다.

Q3. 당신이 어떤 종류의 PCB를 제공합니까?

한 : 우리는 싱글 / 이중의 측면을 가진 FR-4 이사회, 다층 기판, 알루미늄판, HDI, 구리 기반을 둔 이사회와 인쇄 회로 판 어셈블리와 같이 PCB 부분의 넓은 범위에서 전공합니다.

Q4. 턴-키이 명령을 위한 최소 순서 사이즈가 있습니까?

한 : 아니오. 우리는 당신의 순서 사이즈에 대한 어떤 제한도 가지고 있지 않습니다 ; 그러나, 더 큰 주문은 더 효과적인 비용입니다.

Q5. 우리가 제공하여야 하는 어떤 파일?

한 : PCB :거버 파일은 더 좋, (프로텔, 전력 PCB (폴리염화비페닐), 덧살 파일), PCBA입니다 : 거버 파일과 BOM 목록.
