매트 그린 다층 커스텀회로 위원회 침지 금 3u 임피던스 제어 높은 TG

원래 장소 중국
브랜드 이름 Huashengxin
인증 UL , ISO9001
모델 번호 1333221
최소 주문 수량 1 PC
포장 세부 사항 진공
배달 시간 빨리 2L과 4L을 위한 24H
지불 조건 전신환

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
PCB 레이어 10 층 매트 그린 PCB 재료 FR4, TG170 높은 TG
PCB 표면 침지 금 3U 솔더 마스크 매트 그린
가장 적은 것 PCB 트랙 / 격차 3/3 밀리리터 가장 작은 구멍 0.25 밀리미터
애플리케이션 산업 제어 제품 특수한 요구 사항 임피던스 제어 높은 TG 가치
하이 라이트

매트 그린 다층 인쇄 회로 보드

,

높은 TG 다층 인쇄 회로 보드

,

침지 금 10 층 프린트 회로 기판

메시지를 남겨주세요
제품 설명

다층 인쇄 회로 보드 침지 금 3u 임피던스 제어 높은 TG 가치 매트 그린 솔더 마스크

10 층 매트 그린 PCB

제한된 화성스인 회로는 프린트 회로 기판을 위한 전문적 제조이고, 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12hours시간에서 72 시간)를 제공합니다. 제품은 1~32L FR-4 경성 인쇄 회로 기판, IMS PCB, HDI 보드, 고주파 PTFE 보드를 포함하고 리지드 플럭스가 기타 등등에 탑승합니다.

HSX의 제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비,와 항공우주,와 기타와 같은 많은 첨단 기술 분야에서 사용됩니다.

맥스 레이어 : 32 층 (20 층 이상이 역량을 검토할 필요가 있다면)

맥스 마감 판넬 사이즈 : 740* 500 밀리미터 600 밀리미터보다 크 (면, 역량을 검토할 필요가 있습니다)

민 마감 판넬 사이즈 : 5 * 5 밀리미터


원료 : PI +FR4,FR4, 로저스, AI와 기타


프린트 회로 기판의 마감판 두께 : 0.2~4.0mm (0.2 이하 밀리미터 또는 4 밀리미터 이상이 검토할 필요가 있다면) (판 두께 ≤ 0.6 밀리미터가 HASL 표면에 신청할 수 없으면)

프린트 회로 기판의 안쪽이고 외부 토대 구리의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz

끝난 외부 구리 : 6 온스

활과 트위스트 : 0.075%

민. 구멍 치수 : 0.15 밀리미터 (<0.15 밀리미터가 역량을 검토할 필요가 있습니다)

HDI 민 보오링공 : 0.08-0.10MM


프린트 회로 기판의 트랙 / 격차 : 3 밀리리터(0.075mm)


프린트 회로 기판의 프로필 : 강타하, V-커트를 경로화하기

프린트 회로 기판의 S 오래된 마스크 두께 : 표준 15-20um ; 다음을 선불합니다 35 um

민 솔더 마스크 브릿지 폭 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다

솔더 마스크 플러그된 홀 : 0.1-0.5mm

솔더 마스크의 색 : 녹색과 매트 그린, 파랑, 매트 파랑, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗고 기타


PCB 실크 스트린 : 하얀, 검고 기타

벗길 수 있는 마스크의 두께 : 500-1000um



회로 기판 층 총수 : 10L 회로판 원료 : FR4 TG170 높은 TG
레이어 구리 두께 : 1/1/1/1/1/1/1/1/1/1OZ 판 두께 : 1.6MM
가장 적은 것 구멍 치수 : 0.25 밀리미터 가장 적은 것 PCB 트랙 / 격차 : 3/3 밀리리터
솔더 마스크 색 : 매트 그린 실크 스크린 색상 : 백색
PCB 표면은 끝났습니다 : ENIG 3U 이사회 프로필 : 라우팅
PCB 보드 애플리케이션 : 산업 제어
요구하는 특수한 요구 사항 : 임피던스 제어 높은 TG 가치

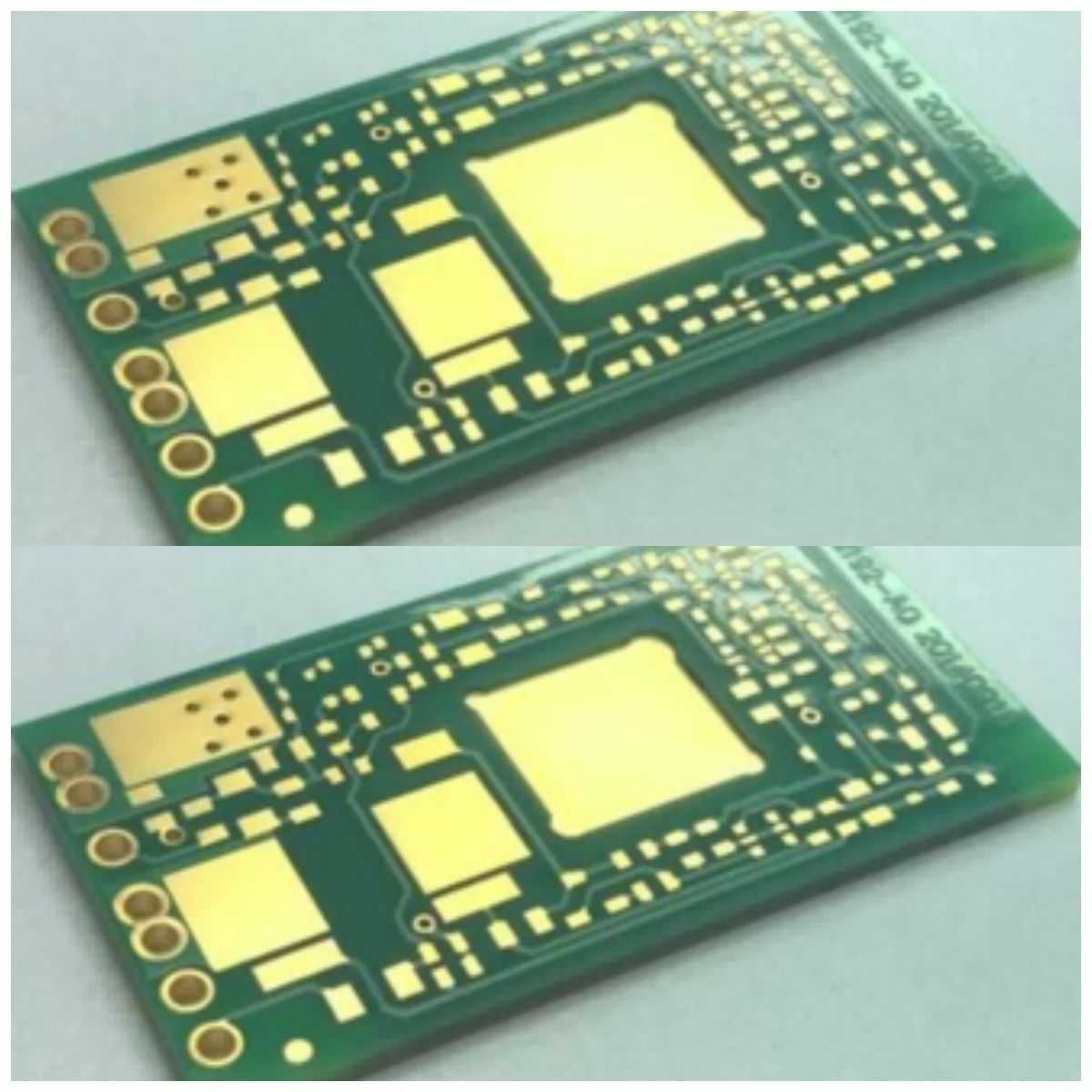

매트 그린 다층 커스텀회로 위원회 침지 금 3u 임피던스 제어 높은 TG 0





FAQ :



Q1 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)



Q2. 어떠한 다른 정보도 파일을 제외하고 제공되어야 한 것?

한 : 다음과 같은 상술은 인용을 위해 필요합니다 :
1) 기재
2) 판 두께 :
3) 구리 두께
4) 표면 처리 :
5) 솔더 마스크와 실크 스트린의 색
6) 양



Q3. 어떤 PCB 파일 / GBR 파일도 PCB 샘플만을 가지고 있지 않습니다, 나를 위해 그것을 생산하시겠습니까?

한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.



Q4. BOM이 무엇입니까?

한 : BOM은 당신의 프로젝트를 만든다고 요구된 성분을 목록화하는 재료 계산서입니다. BOM은 부품번호, 브랜드, 참조 지시기, 양과 모여질 필요가 있는 일부에 대한 기술을 포함합니다.



Q5. 어디에 당신의 회로판이 제조됩니까?

한 : 중국 기반을 둔 전문적 PCB 제조사로서, 모든 회로판은 중국에서 제조됩니다.
