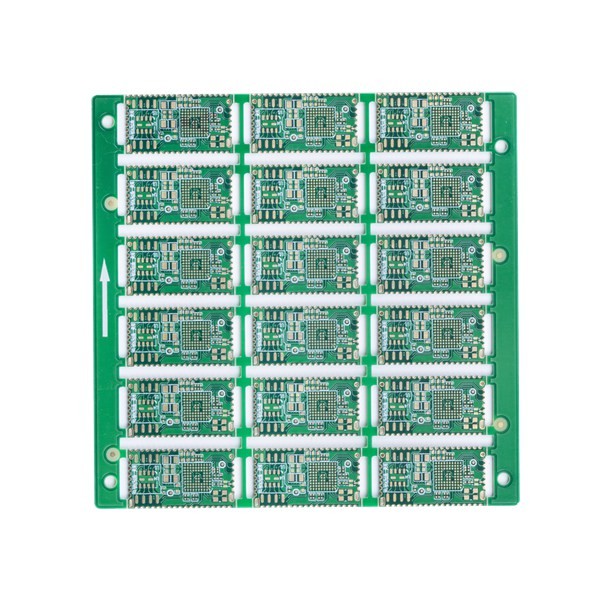

2OZ 민 구리 작은 구멍을 경로화하는 작은 8 층 프린터 배선 기판 롱

2OZ 민 구리 작은 구멍을 경로화하는 다층 프린터 배선 기판 8L 프린터 배선 기판 작은 회로 PCB 롱

8 층 프린터 배선 기판

2010년에 설립되어 센즈헨 화성스인 회로는 프린트 회로 기판을 위한 전문적 제조사입니다. 화성스인 제품 커버 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드와 리지드 플럭스는 기타 등등에 탑승합니다. 우리는 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12hours시간에서 72 시간)를 제공합니다. 그리고 자사 제품은 넓게 통신 산업, 전원 공급기 장치, 항공 우주 산업에 대한 컴퓨터 네트워크로부터 적용됩니다.

레이어 :1-32layer, 면 레이어가 20L 또는 20L 보다 암컷이고 이사회를 검토할 필요가 있.

패널 측 >600 MM이 그것을 검토할 필요가 있을 것이라면, 최대 마감 판넬 사이즈는 740* 500 밀리미터입니다.

최소 패널 사이즈는 5 * 5 밀리미터입니다.

프린트 회로 기판의 원료는 FR4, 로저스, 무할로겐, 높은 TG 재료를 포함합니다...

블라인드와 매설 구멍 라미네이션 프레스 시간 : 똑같은 핵심 ≤3times를 밀어붙이세요 (>3 시간이 검토할 필요가 있습니다)

두께가 0.2 밀리미터 또는 4 밀리미터 이상 이하이고 처음에 그것을 검토할 필요가 있을 것이라면, PCB 두께 역량은 0.2~4.0mm에서 왔습니다.

PCB 구리 두께 역량 : 안쪽 layer≤ 6 항공 회사 코드 (그러나 6L,≥3OZfor 8L을 위한과 위쪽에 4L,≥4OZ를 위한 구리 두께 ≥5 항공 회사 코드가 검토될 것입니다)

외층 구리 : ≤ 10 항공 회사 코드 (≥5 항공 회사 코드가 검토할 필요가 있습니다)

활과 트위스트 허용한도는 0.075%입니다.

민 구멍 치수 : 1) 판 두께 ≤2.0mm 면, 분은 0.20 사이즈 밀리미터에 구멍을 뚫습니다. 이사회 thickness>2.0mm 면, 분은 사이즈에 구멍을 뚫습니다 : (드릴 비트 동안) 양상 ratio≤10

2) 이사회 thickness≤0.8mm 면, 분은 0.10 사이즈 밀리미터에 구멍을 뚫습니다. 이사회 thickness≤1.2mm 면, 분은 0.15 사이즈 밀리미터에 구멍을 뚫습니다

솔더 마스크 색 : 녹색이, 매트 그린, 파란색, 매트 파란색, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗,와 당신의 요청으로서.

실크 스트린 색 : 하얗, 검고 당신의 요청으로서

서피스는 끝났습니다 : HASL, LF-HASL, ENIG, 몰입 스킨, OSP, 선택적 ENIG + OSP, 이머젼 실버, ENEPIG, 도금 하드골드, 기타 등등.

FAQ :

Q1 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)

Q2. 어떠한 다른 정보도 파일을 제외하고 제공되어야 한 것?

한 : 다음과 같은 상술은 인용을 위해 필요합니다 :
1) 기재
2) 판 두께 :
3) 구리 두께
4) 표면 처리 :
5) 솔더 마스크와 실크 스트린의 색
6) 양

Q3. 어떤 PCB 파일 / GBR 파일도 PCB 샘플만을 가지고 있지 않습니다, 나를 위해 그것을 생산하시겠습니까?

한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q4. BOM이 무엇입니까?

한 : BOM은 당신의 프로젝트를 만든다고 요구된 성분을 목록화하는 재료 계산서입니다. BOM은 부품번호, 브랜드, 참조 지시기, 양과 모여질 필요가 있는 일부에 대한 기술을 포함합니다.

Q5. 어디에 당신의 회로판이 제조됩니까?

한 : 중국 기반을 둔 전문적 PCB 제조사로서, 모든 회로판은 중국에서 제조됩니다.
