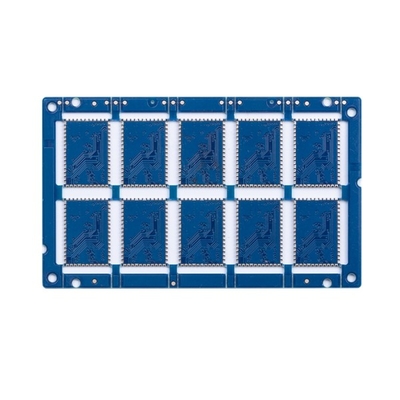

FR4 TG135 4 층 프린터 배선 기판 ENIG 2u 표면 0.075 밀리미터

원래 장소 중국
브랜드 이름 Huashengxin
인증 UL , ISO9001
모델 번호 ED9A7748
최소 주문 수량 1 PC
포장 세부 사항 진공
배달 시간 빨리 2L과 4L을 위한 24H
지불 조건 전신환

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
PCB 레이어 4 층 프린터 배선 기판 재료 FR4, TG135
PCB 표면 ENIG 2u 솔더 마스크 매트 청색
가장 적은 것 PCB 트랙 / 격차 3/3 밀리리터 가장 작은 구멍 0.15 밀리미터
애플리케이션인더스리얼 대조 생성물 소비자 제품 특수한 요구 사항 절반 홀 / IPC 등급 3
하이 라이트

4 층 인쇄 회로 기판은 0.075 밀리미터에 탑승합니다

,

ENIG 4 층 프린터 배선 기판

,

TG135 4 층 PCB

메시지를 남겨주세요
제품 설명

다층 프린터 배선 기판 4L PCB 절반 홀 IPC 등급 3 원형 프린트 배선 기판


4 층 프린터 배선 기판



HSX 회로는 10,000 평방미터의 전체 생산 지역을 담당하고, 350 이상 근로자를 고용하고, 매달 위에 5,000 PCB 종류 보다 더 생산합니다. 자사 제품은 넓게 많은 업계와 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주, 등에서 사용됩니다.



맥스 레이어는 32 층입니다 (≥20 레이어가 검토할 필요가 있습니다)


패널 측 >600 MM이 이사회를 검토할 필요가 있을 것이라면, 최대 마감 판넬 사이즈는 740* 500 밀리미터입니다


민 마감 판넬 사이즈는 5 * 5 밀리미터입니다


PCB 재료는 PI +FR4,FR4, 로저스, 부식을 포함합니다


PCB 두께 역량은 0.2~4.0mm이고 검토할 필요가 있습니달 때 <0>4 밀리미터) (과 판 두께와 HASL 표면도 그러할 수 없습니다


안쪽이고 외부 토대 구리 능력의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz


활과 트위스트 허용한도 : 0.075%


민. 구멍 치수 : 0.15 밀리미터 (0.15 밀리미터보다 작으면 이사회를 검토할 필요가 있으세요)


HDI 민 보오링공 역량 : 0.08-0.10MM


PCB 트랙 / 격차 능력 : 3 밀리리터(0.075mm)


PCB 개요 방법 : 라우팅 / V-커트 / 펀칭


솔더 마스크 두께 역량 : 표준 15-20um ; 다음을 선불합니다 35 um


민 솔더 마스크 브릿지 폭 역량 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다


솔더 마스크 주입구 역량 : 0.1-0.5mm


땜납 마스크 덮개의 색은 녹색이 됩니다, 매트 그린, 파란색, 매트 파란색, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗, 기타 등등


PCB 실크 스트린은 하얀, 흑인들을 포함합니다고 당신의 요청으로서


벗길 수 있는 마스크 두께 역량 : 500-1000um


OSP 역량의 산화 필름 : 0.2-0.5um



HSX 회로의 장점 :
1)10년간 전문적 제작 PCB
2)최고급 위치설정, 전문적 생산 라인
3)안정적이고 성숙한 제조 기술
4)높은 신뢰도 품질 보증
5)종합 시장 서비스 시스템
6)신속한 응답, 빠른 전달




회로 기판 층 총수 : 4L 회로판 원료 : FR4, TG130
레이어 구리 두께 : 1/1/1/1OZ 판 두께 : 1.6MM
가장 적은 것 구멍 치수 : 0.15 밀리미터 가장 적은 것 PCB 트랙 / 격차 : 3/3 밀리리터
솔더 마스크 색 : 그린 실크 스크린 색상 : 백색
PCB 표면은 끝났습니다 :



LF-HASL

이사회 프로필 : 라우팅
PCB 보드 애플리케이션 : 소비자 제품
요구하는 특수한 요구 사항 : 절반 홀 / IPC 등급 3

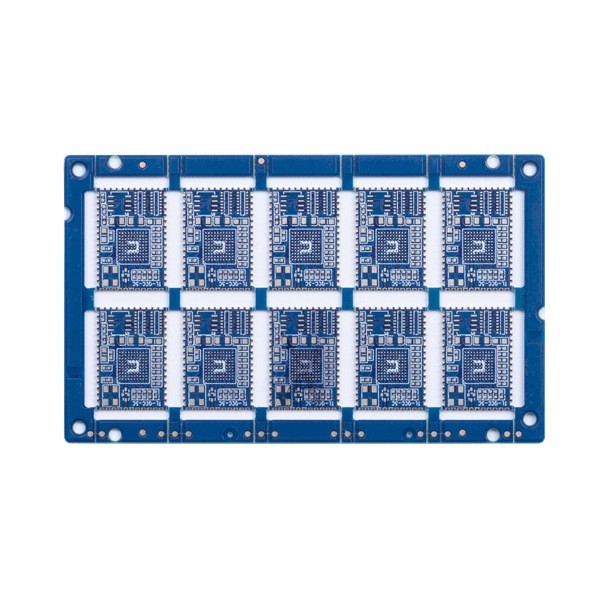

FR4 TG135 4 층 프린터 배선 기판 ENIG 2u 표면 0.075 밀리미터 0



FAQ :



Q1 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)



Q2. 어떠한 다른 정보도 파일을 제외하고 제공되어야 한 것?

한 : 다음과 같은 상술은 인용을 위해 필요합니다 :
1) 기재
2) 판 두께 :
3) 구리 두께
4) 표면 처리 :
5) 솔더 마스크와 실크 스트린의 색
6) 양



Q3. 어떤 PCB 파일 / GBR 파일도 PCB 샘플만을 가지고 있지 않습니다, 나를 위해 그것을 생산하시겠습니까?

한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.



Q4. BOM이 무엇입니까?

한 : BOM은 당신의 프로젝트를 만든다고 요구된 성분을 목록화하는 재료 계산서입니다. BOM은 부품번호, 브랜드, 참조 지시기, 양과 모여질 필요가 있는 일부에 대한 기술을 포함합니다.



Q5. 어디에 당신의 회로판이 제조됩니까?

한 : 중국 기반을 둔 전문적 PCB 제조사로서, 모든 회로판은 중국에서 제조됩니다.
