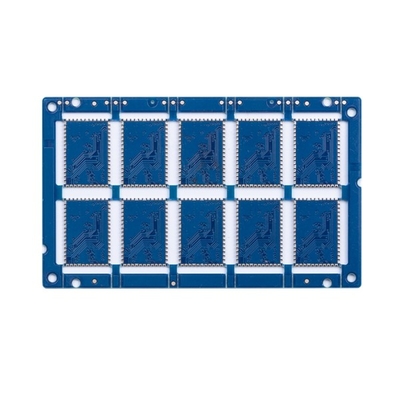

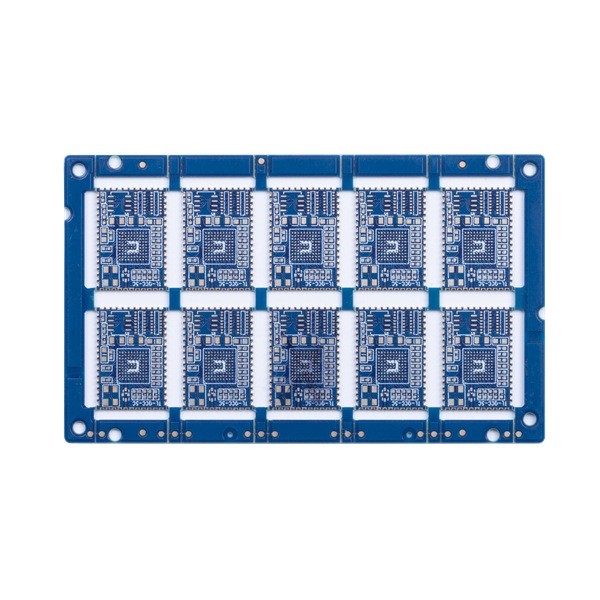

ENIG 2u 다층 맞춘 프린트 회로 기판 4L 매트 푸른 솔더 마스크

다층 프린터 배선 기판 4L PCB는 솔더 마스크 절반 구멍 도금 금 작은 회로판을 청색화합니다

4 층은 프린터 배선 기판을 청색화합니다

제한된 화성스인 회로는 탄력적 단기거래 생산 서비스 (12hours시간에서 72 시간)와 큰 양 PCB 제작 서비스에 대한 또한 소용적을 제공하는 프린트 회로 기판을 위한 전문적 제조입니다. 다층 리그디 프린트 회로 기판에 대한 HSX의 제품 커버 단일층과 또한 IMS PCB, HDI 보드, 고주파 PTFE 보드, 경성-연성 기판과 기타.

그것은 10,000 평방미터의 전체 생산 지역을 담당하고 매월 위에 5,000 PCB 유형을 생산합니다. 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비,와 항공 우주 분야를 포함하여 HSX의 제품은 넓게 많은 첨단 기술 분야에서 사용됩니다.

제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다. HSX는 교육을 잘 받은과 경험이 풍부한 팀과 진보적 생산 장치를 소유합니다.

HSX 공장의 능력의 패널 사이즈는 최대 740x500mm이지만, 그러나 패널 사이즈가 600 밀리미터보다 크면, 그것이 처음에 검토될 필요가 있을 것입니다. 그리고 우리가 도달할 수 있는 최소 패널 사이즈는 5*5mm입니다.

우리가 만날 수 있는 PCB 두께는 0.2 밀리미터부터 4.0 밀리미터 까지입니다. 만약 판 두께가 4 밀리미터 보다 더 높 또는 0.2 밀리미터 보다 낮으면, 이사회가 처음에 평가받을 필요가 있을 것입니다. (PS. 판 두께가 0.6 밀리미터보다 같거나 작을 때, 그것은 완성된) HASL 표면에 신청하지 않을 것입니다

안쪽이고 외부 레이어의 기지 구리 두께는 작은 0.3/0.5 온스와 최대 3 온스입니다.

FAQ :

Q1 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)

Q2. 어떠한 다른 정보도 파일을 제외하고 제공되어야 한 것?

한 : 다음과 같은 상술은 인용을 위해 필요합니다 :
1) 기재
2) 판 두께 :
3) 구리 두께
4) 표면 처리 :
5) 솔더 마스크와 실크 스트린의 색
6) 양

Q3. 어떤 PCB 파일 / GBR 파일도 PCB 샘플만을 가지고 있지 않습니다, 나를 위해 그것을 생산하시겠습니까?

한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.

Q4. BOM이 무엇입니까?

한 : BOM은 당신의 프로젝트를 만든다고 요구된 성분을 목록화하는 재료 계산서입니다. BOM은 부품번호, 브랜드, 참조 지시기, 양과 모여질 필요가 있는 일부에 대한 기술을 포함합니다.

Q5. 어디에 당신의 회로판이 제조됩니까?

한 : 중국 기반을 둔 전문적 PCB 제조사로서, 모든 회로판은 중국에서 제조됩니다.
