IPC 기준 녹색 프린터 배선 기판 6 층 일렉트로리스 니켈 침지 금
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 레이어 | 6L 녹색 PCB 절반 홀 | 재료 | FR4, TG170 IT180A |
|---|---|---|---|
| PCB 표면 | 일렉트로리스 니켈 침지 금 / ENIG | 솔더 마스크 | 녹색 |
| 가장 적은 것 PCB 트랙 / 격차 | 4/4 밀리리터 | 가장 작은 구멍 | 0.2 밀리미터 |
| 애플리케이션인더스리얼 대조 생성물 | 디지털 제품 | 특수한 요구 사항 | 절반 홀 / IPC 표준 |
| 하이 라이트 | IPC 기준 녹색 프린터 배선 기판,6 층은 프린터 배선 기판을 녹색으로 만듭니다,일렉트로리스 니켈 6 층 회로판 |
||
제품 설명
일렉트로리스 니켈 침지 금 절반 홀 IPC 기준을 출력하는 다층 인쇄 회로 보드 탄소

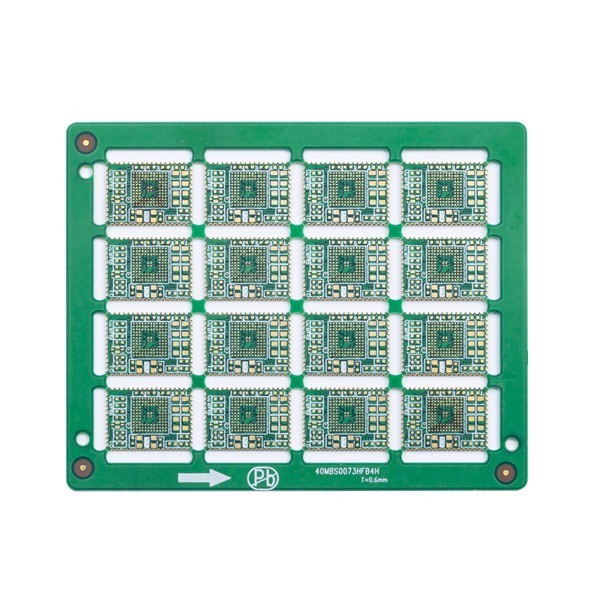

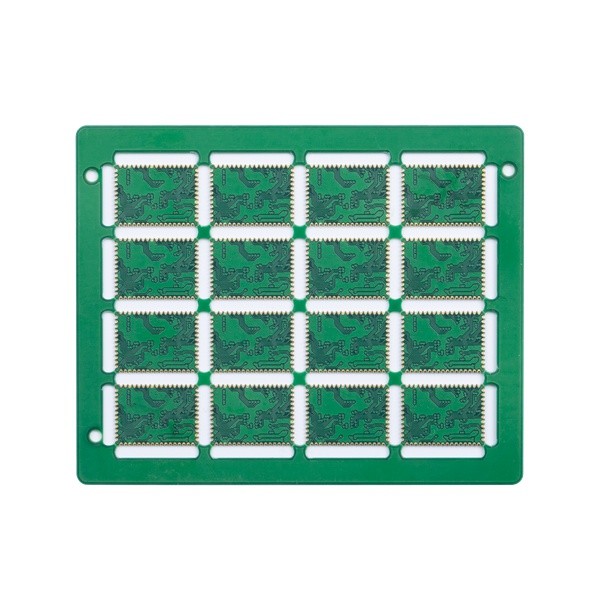

6L 녹색 PCB 절반 홀
리지드 피씨비는 일종의 프린터 배선 기판이고, 다수의 PCB가 제조했다는 것 입니다. 그것은 고체 기판 소재로 만들어지며, 그것이 효과적으로 회로판의 왜곡을 방지할 수 있습니다. 아마도 가장 공통 리지드 피씨비는 컴퓨터 마더보드일 것입니다. 마더는 CPU, GPU와 RAM과 같은 컴퓨터의 모든 성분 사이의 통신을 허용하는 동안 전원 공급기로부터의 전력을 분배하도록 설계된 다층 피씨비입니다.
리지드 피씨비는 PCB 그 자체가 모양으로 설정되고 장비의 남아있는 수명 동안 유지될 필요가 있는 어떠한 자리에서 사용될 수 있습니다
리지드 피씨비와 유연한 PCB는 완전히 다릅니다. 그리고 그들의 응용 시나리오는 다릅니다.
| 회로 기판 층 총수 : | 6L | 회로판 원료 : | FR4, TG170 IT180A |
| 레이어 구리 두께 : | 2/2/2/2/2/2OZ | 판 두께 : | 1.6MM |
| 가장 적은 것 구멍 치수 : | 0.2 밀리미터 | 가장 적은 것 PCB 트랙 / 격차 : | 4/4 밀리리터 |
| 솔더 마스크 색 : | 그린 | 실크 스크린 색상 : | 백색 |
| PCB 표면은 끝났습니다 : |
침지 금 2u |
이사회 프로필 : | 라우팅 |
| PCB 보드 애플리케이션 : | 디지털 제품 | ||
| 요구하는 특수한 요구 사항 : | 절반 홀 / IPC 표준 | ||
FAQ :
Q1 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q2. 어떠한 다른 정보도 파일을 제외하고 제공되어야 한 것?
한 : 다음과 같은 상술은 인용을 위해 필요합니다 :
1) 기재
2) 판 두께 :
3) 구리 두께
4) 표면 처리 :
5) 솔더 마스크와 실크 스트린의 색
6) 양
Q3. 어떤 PCB 파일 / GBR 파일도 PCB 샘플만을 가지고 있지 않습니다, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q4. BOM이 무엇입니까?
한 : BOM은 당신의 프로젝트를 만든다고 요구된 성분을 목록화하는 재료 계산서입니다. BOM은 부품번호, 브랜드, 참조 지시기, 양과 모여질 필요가 있는 일부에 대한 기술을 포함합니다.
Q5. 어디에 당신의 회로판이 제조됩니까?
한 : 중국 기반을 둔 전문적 PCB 제조사로서, 모든 회로판은 중국에서 제조됩니다.
