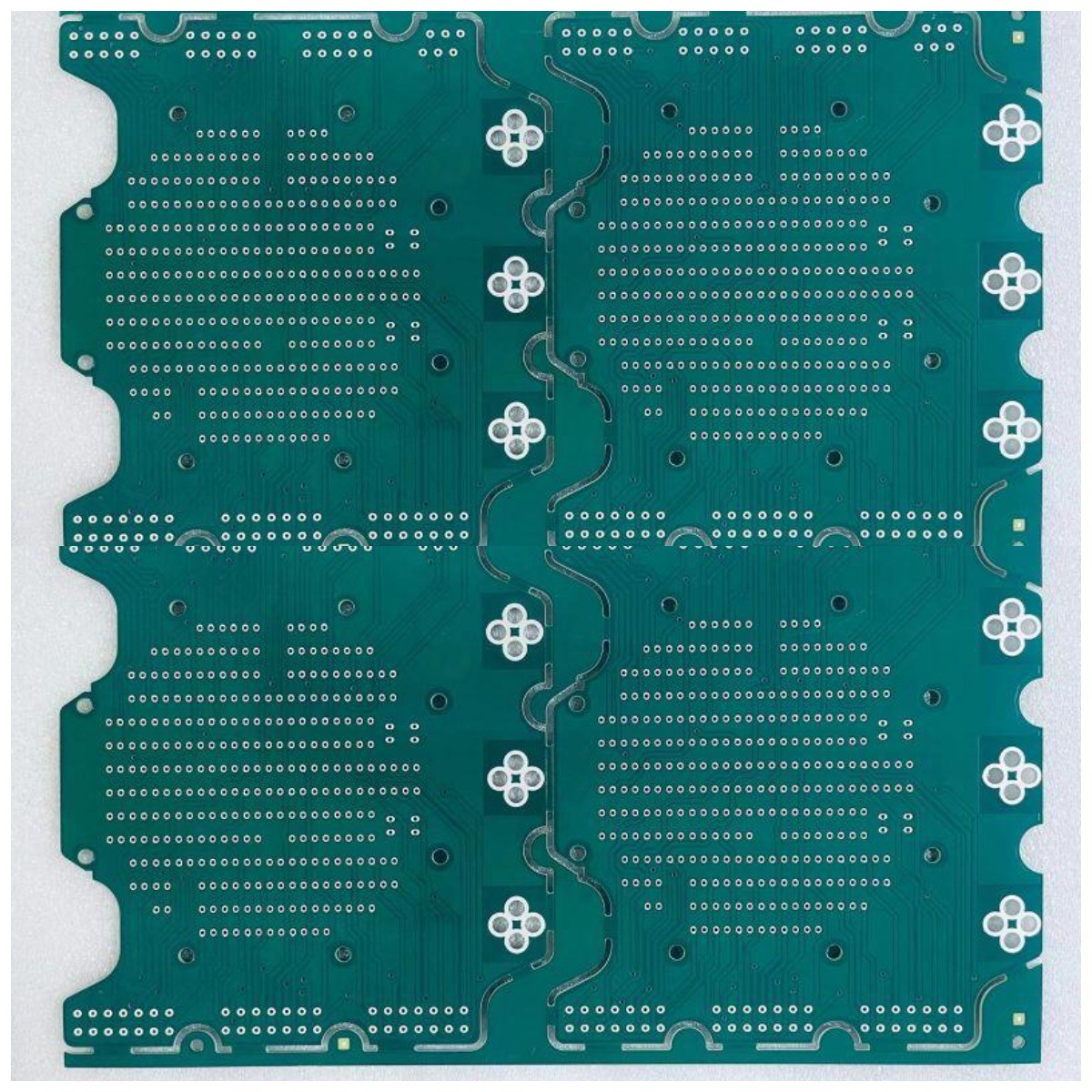

안쪽인 TG170 4L 다층 인쇄 회로 보드 무거운 구리 3 온스

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
xPCB 레이어 | 4L 프린터 배선 기판 무거운 구리 | 재료 | FR4, TG170, S1000-2M |
---|---|---|---|
PCB 표면 | LF-HASL | 솔더 마스크 | 그린 |
가장 적은 것 PCB 트랙 / 격차 | 4/4 밀리리터 | 가장 작은 구멍 | 0.2 밀리미터 |
애플리케이션인더스리얼 대조 생성물 | 산업용 제어 장치 | 특수한 요구 사항 | 무거운 구리 10 온스 외부 구리 |
하이 라이트 | 4L 다층 인쇄 회로 보드,TG170 다층 인쇄 회로 보드,TG170 4L 다층 인쇄 회로 기판 |
4L 다층 인쇄 회로 보드 무거운 구리 3 온스 안쪽 구리 10 온스는 외부 구리 임피던스 제어를 완성했습니다
4L 프린터 배선 기판 무거운 구리
HSX 제품 커버 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드와 리지드 플럭스는 기타 등등에 탑승합니다. 그것은 질량 부피 PCB 제조업에 또한 소용적과 탄력적 단기거래 생산 서비스 (72 시간에 대한 빠른 12 시간)를 제공합니다.제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다.
맥스 레이어 : 32는 층을 이룹니다 역량을 검토할 필요가 있을 것이고면 ≥20 레이어를 계층화합니다)
맥스 마감 판넬 사이즈 : 740* 500 밀리미터 (패널 size>600mm 면 역량을 검토할 필요가 있을 것입니다)
민 마감 판넬 사이즈 : 5 * 5 밀리미터 패널 사이즈 면 역량을 검토할 필요가 있을 것입니다<5mm>
PCB 재료 : PI +FR4,FR4, 로저스, 구리 베이스, Al 토대
PCB 두께 : 0.2~4.0mm (마감판 thickness<0.2 밀리미터, or>4 밀리미터가 역량을 평가할 필요가 있는 ) 면 (과 오어드 두께 ≤ 0.6 밀리미터가 HASL 표면 치료에 신청하지 않을 것이라면)
내부의 구리 두께 : 민 0.3/0.5 온스, 맥스 3 온스, 향상 4-6oz
외부 구리의 구리 두께 : 맥스 10 온스 (역량을 평가할 필요가 있을 것입니다)
활과 트위스트 : 0.075%
민. 구멍 치수 : 0.15 밀리미터 (<0.15 밀리미터가 검토할 필요가 있습니다)
HDI 민 보오링공 : 0.08-0.10MM
민 PCB 트랙 / 격차 : 3 밀리리터(0.075mm)
PCB 개요 : 라우팅 / V-커트 / 펀칭
솔더 마스크 두께 : 표준 15-20um ; 다음을 선불합니다 35 um
민 솔더 마스크 브릿지 폭 : 다른 컬러 4.8 밀리리터, 4 밀리리터를 녹색으로 만듭니다
솔더 마스크 주입구 : 0.1-0.5mm
솔더 마스크의 색 : 녹색, 매트 그린, 파랑, 매트 파랑, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗, 기타 등등
PCB 실크 스트린 : 하얗, 검고 당신의 요청으로서
벗길 수 있는 마스크 두께 : 500-1000um
OSP의 산화 필름 : 0.2-0.5um
회로 기판 층 총수 : | 4L | 회로판 원료 : | FR4 TG170 S1000-2M |
레이어 구리 두께 : | 10/3/3/10 온스 | 판 두께 : | 1.6MM |
가장 적은 것 구멍 치수 : | 0.2 밀리미터 | 가장 적은 것 PCB 트랙 / 격차 : | 4/4 밀리리터 |
솔더 마스크 색 : | 그린 | 실크 스크린 색상 : | 백색 |
PCB 표면은 끝났습니다 : |
LF-HASL |
이사회 프로필 : | 라우팅 |
PCB 보드 애플리케이션 : | 산업용 제어 장치 | ||
요구하는 특수한 요구 사항 : | 무거운 구리, 기반을 둔 3 온스 내부, 10 온스 외부 끝난 구리 |
FAQ :
Q1 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q2. 어떠한 다른 정보도 파일을 제외하고 제공되어야 한 것?
한 : 다음과 같은 상술은 인용을 위해 필요합니다 :
1) 기재
2) 판 두께 :
3) 구리 두께
4) 표면 처리 :
5) 솔더 마스크와 실크 스트린의 색
6) 수요의 양
Q3. 어떤 PCB 파일 / GBR 파일도 PCB 샘플만을 가지고 있지 않습니다, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 그러나 당신을 필요로 하고 우리에게 샘플 PCB를 보내고, 우리가 PCB 디자인에서 클로닝시킬 수 있습니다.
Q4. BOM 목록이 무엇입니까?
한 : BOM 목록은 당신의 프로젝트를 만든다고 요구된 성분을 목록화하는 재료 계산서입니다. BOM 리스트는 부품번호, 브랜드, 참조 지시기, 양과 모여질 필요가 있는 일부에 대한 기술을 포함합니다.
Q5. 어디에 당신의 회로판이 제조됩니까?
한 : 중국 기반을 둔 전문적 PCB 제조사로서, 모든 회로판은 중국에서 제조됩니다.
