무거운 구리 다층 회로판 FR4 TG130 침지 금
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 레이어 | 30 um 홀 구리와 4L 프린터 배선 기판 | 재료 | TG130 정상적 TG 가치인 FR4 |
|---|---|---|---|
| PCB 표면 | 침지 금 | 솔더 마스크 | 매트 그린 |
| 가장 적은 것 PCB 트랙 / 격차 | 3/3 밀리리터 | 가장 작은 구멍 | 0.25 밀리미터 |
| 애플리케이션인더스리얼 대조 생성물 | 소비자 전기적 산물 | 특수한 요구 사항 | 30 um 홀 구리 / 임피던스 제어 |
| 하이 라이트 | 무거운 구리 다층 회로판,TG130 다층 회로판,FR4 TG130 다층 PCB 보드 |
||
제품 설명

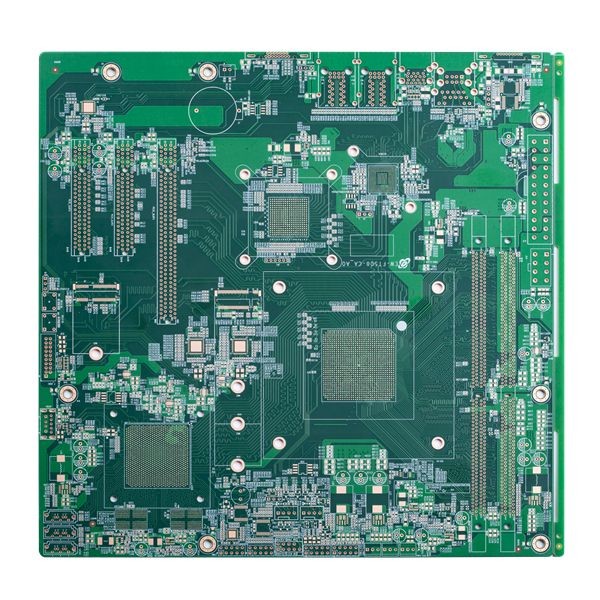

4L 다층 인쇄 회로 보드 무거운 구리 임피던스 제어 침지 금 30 um 홀 구리
30 um 홀 구리와 4L 프린터 배선 기판
센즈헨 화성스인 회로는 2010년에 설립되었습니다. 그것은 전문적 PCB 제조사입니다. 그것의 제품은 단일층에서 32 층 FR4 PCB, IMS PCB, HDI 보드, 구리 베이스 PCB, 고주파 PTFE 보드와 경성-연성 기판, 기타 등등까지 커버되고 그들이 넓게 적용됩니다에게 통신 산업, 전원 공급기 장치, 항공 우주 산업에 대한 컴퓨터 네트워크로부터. HSX는 큰 양 PCB 생산에 또한 소용적과 탄력적 단기거래 생산 서비스 (72 시간에 대한 빠른 12 시간)를 제공합니다.
층을 이루세요 : 1-32layer 이사회를 평가할 필요가 있을 것입니다 그것의 layer>/=20L).
패널 측 >600 MM이 그것을 평가할 필요가 있을 것이라면, 최대 마감 판넬 사이즈는 740* 500 밀리미터입니다.
최소 패널 사이즈는 5 * 5 밀리미터입니다.
원료 : 로저스, 무할로겐, 높은 TG 물질, 구리 베이스, Al 토대, 기타 등등인 FR4
PCB 두께 : 0.2~4.0mm (두께가 0.2 밀리미터 또는 4 밀리미터 이상 이하이면 처음에 그것을 평가할 필요가 있을 것입니다)
PCB 구리 두께 : 안쪽 layer≤ 6 항공 회사 코드 (그러나 6L,≥3OZfor 8L을 위한과 위쪽에 4L,≥4OZ를 위한 구리 두께 ≥5 항공 회사 코드가 평가받을 것입니다)
외층 구리 : ≤ 10 항공 회사 코드 (≥5 항공 회사 코드가 평가받을 필요가 있습니다)
활과 트위스트 허용한도 : 0.075%.
민 구멍 치수 : 1) 판 두께 ≤2.0mm 면, 분 구멍 치수는 0.20 밀리미터입니다. 이사회 thickness>2.0mm 면, 분은 사이즈에 구멍을 뚫습니다 : (드릴 비트 동안) 양상 ratio≤10
2) 이사회 thickness≤0.8mm 면, 분 구멍 치수는 0.10 밀리미터입니다. 이사회 thickness≤1.2mm 면, 분 구멍 치수는 0.15 밀리미터입니다
솔더 마스크 색 : 녹색이, 매트 그린, 파란색, 매트 파란색, 흑인들, 매트 흑인들, 노랑, 빨갛, 하얗,와 고객들이 상술한 것처럼.
실크 스트린 색 : 하얗, 검고 고객들이 상술한 것처럼.
서피스는 끝났습니다 : HASL, LF-HASL, ENIG, 몰입 스킨, OSP, 선택적 ENIG + OSP, 이머젼 실버, ENEPIG, 도금 하드골드, 기타 등등.
| 회로 기판 층 총수 : | 4L | 회로판 원료 : | FR4 TG130 |
| 레이어 구리 두께 : | 1/1/1/1 온스 | 판 두께 : | 1.6MM |
| 가장 적은 것 구멍 치수 : | 0.25 밀리미터 | 가장 적은 것 PCB 트랙 / 격차 : | 3/3 밀리리터 |
| 솔더 마스크 색 : | 매트 그린 | 실크 스크린 색상 : | 백색 |
| PCB 표면은 끝났습니다 : |
침지 금 |
이사회 프로필 : | 라우팅 |
| PCB 보드 애플리케이션 : | 소비자 전자 제품 | ||
| 요구하는 특수한 요구 사항 : | 30 um 홀 구리 / 임피던스 제어 | ||
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 우리는 센즈헨, 중국에서 PCB 공장입니다. 우리는 독립적 단기거래 원형 PCB 생산 흐름선과 대량 생산 라인을 가지고 있습니다.
Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 어떠한 3번째 정당들과도 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.
Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 그러나 우리는 우리에게 샘플 PCB를 보내기 위해 당신을 필요로 합니다, PCB 디자인에서 클로닝시킬 수 있습니다.
Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
Q6 :당신이 어떠한 지불 기간을 받아들입니까 ?
한 : 전송(T/T), 신용(L/C), 페이팔의 서한을 (단지 500 미국달러하로 작은 값을 위해) 배선하세요
