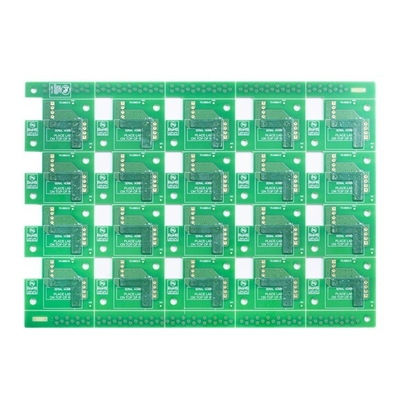

침수 금 다중층 회로판 6L FR4 할로겐 자유로운 녹색 땜납 가면 색깔
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 상품명 | 6L 인쇄 회로 기판 | 재료 | FR4 무할로겐 |
|---|---|---|---|
| PCB 레이어 | 6L | 보드 두께 | 1.6mm |
| 완성된 구리 두께 | 1/1/1/1/1/1온스 | 6L 무할로겐 인쇄 회로 기판 | 0.15mm |
| Min.PCB 트랙/갭 | 3/3밀 | 솔더 마스크 색상 | 녹색 |
| 특별한 요청 | 무할로겐 소재; BGA | ||
| 하이 라이트 | 침수 금 다층 회로 기판,6L 다층 회로 기판,할로겐 프리 다층 fr4 pcb |
||
제품 설명
침수 금 다중층 인쇄 회로 기판 6L 할로겐은 해방합니다
최대 레이어: 32레이어(≥20 레이어는 검토 필요)
최대 마감 패널 크기: 740* 500 MM(>600 MM은 검토 필요)
최소 마감 패널 크기: 5*5mm
최소 드릴 구멍: 0.15mm(<0.15mm 검토 필요)
HDI 최소 드릴 구멍: 0.08-0.10MM
종횡비: 15:1(>12:1 검토 필요)
판두께 : 0.2~4.0mm(<0.2mm,>4mm는 검토 필요)
구리 두께: 내층 ≤ 6 OZ(4L의 경우 ≥5 OZ, 6L의 경우 ≥4OZ, 8L의 경우 ≥3OZ 이상은 검토해야 함)
외층 copper≤ 10 OZ(≥5 OZ 검토 필요)
구멍에 있는 구리≤ 5 OZ(≥1 OZ는 검토가 필요함)
내층의 최소 공간(단면): 4~8L(포함): 샘플: 4mil;소량: 4.5mil;
8~12L(포함): 샘플: 5mil;소량: 5.5mil
12~18L(포함): 샘플: 6mil;소량: 6.5밀
| PCB 레이어 | 6L | PCB 소재 | FR4 |
| 구리 두께 | 1/1/1/1/1/1온스 | PCB 두께 | 1.6MM |
| 최소구멍 크기 | 0.15mm | Min.PCB 트랙/갭: | 3/3mil |
| PCB 솔더 마스크 | 녹색 | PCB 실크스크린 | 하얀색 |
| PCB 표면 마무리 | 이머전 골드 | PCB 개요 | 라우팅/V-CUT |
| 애플리케이션 | 의료 기기 | ||
| 특별 요구 사항: | 작은 선 공간 및 간격: 3/3mil/min.비아 홀 크기 0.15mm/무할로겐/임피던스 제어/0.25mm BGA | ||
애플리케이션~의PCB 인쇄 회로 기판:
1, 통신 통신
2, 가전제품
3, 보안 모니터
4, 차량용 전자제품
5, 스마트 홈
6, 산업 제어
7, 군사 및 국방
8, 자동차
9, 스마트 홈
10, 산업 자동화
11, 의료 기기
12, 새로운 에너지
등등
자주하는 질문:
1. 어떤 서비스를 제공할 수 있나요?
인쇄 회로 기판, 인쇄 회로 어셈블리, Rapid Prototype 주문
2. 리드 타임은 얼마나 빠릅니까?
HDI 보드에서 가장 빠른 3WD, 2L 및 4L Rigid 보드에서 가장 빠른 24H
3. 빠른 견적을 받는 방법은 무엇입니까?
거버 파일 및 보드 세부 정보(레이어, 보드 두께, 구리 두께, 표면 처리, 솔더 마스크 및 실크스크린 색상, 특별 요청이 있는 경우, 수요 수량 등 포함)를 제공하십시오.
샘플 목록:
| PCB 레이어 | 4L |
| PCB 표면 | ENIG |
| PCB 소재 | FR4, TG135 |
| 완료 구리 두께 | 2/2/2/2온스 |
| 솔더 마스크 색상 | 양면, 빨간색 |
| 실크 스크린 | 양면, 검은색 |
| 수량 | 1000개, 2주 |
4. 어떤 지불 조건을 수락합니까?
A: 전신 송금(T/T) 또는 신용장(L/C) 또는 페이팔(500usd 미만의 소액에 한함)
