인쇄된 4 층 그린 HDI PCB 회로판 3 온스 2.0 밀리미터
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| PCB 이름 | 고밀도 연결된 PCB | 재료 | FR-4, S1000-2M |
|---|---|---|---|
| 기판층 | 4L | 판 두께 | 2.0MM |
| 외부적인 끝난 구리 중량 | 3OZ | 솔더 마스크 | 녹색 솔더 마스크 |
| 가장 작은 구멍 치수 | 0.1 밀리미터 | 특별한 요청 | 눈이 먼 알이 배는 홀 |
| 애플리케이션 | 자동차 프로덕스트스 | ||
| 하이 라이트 | 녹색 HDI PCB 회로판,3개 온스 HDI PCB 회로판,2.0 밀리미터는 HDI PCB 회로판을 출력했습니다 |
||
제품 설명

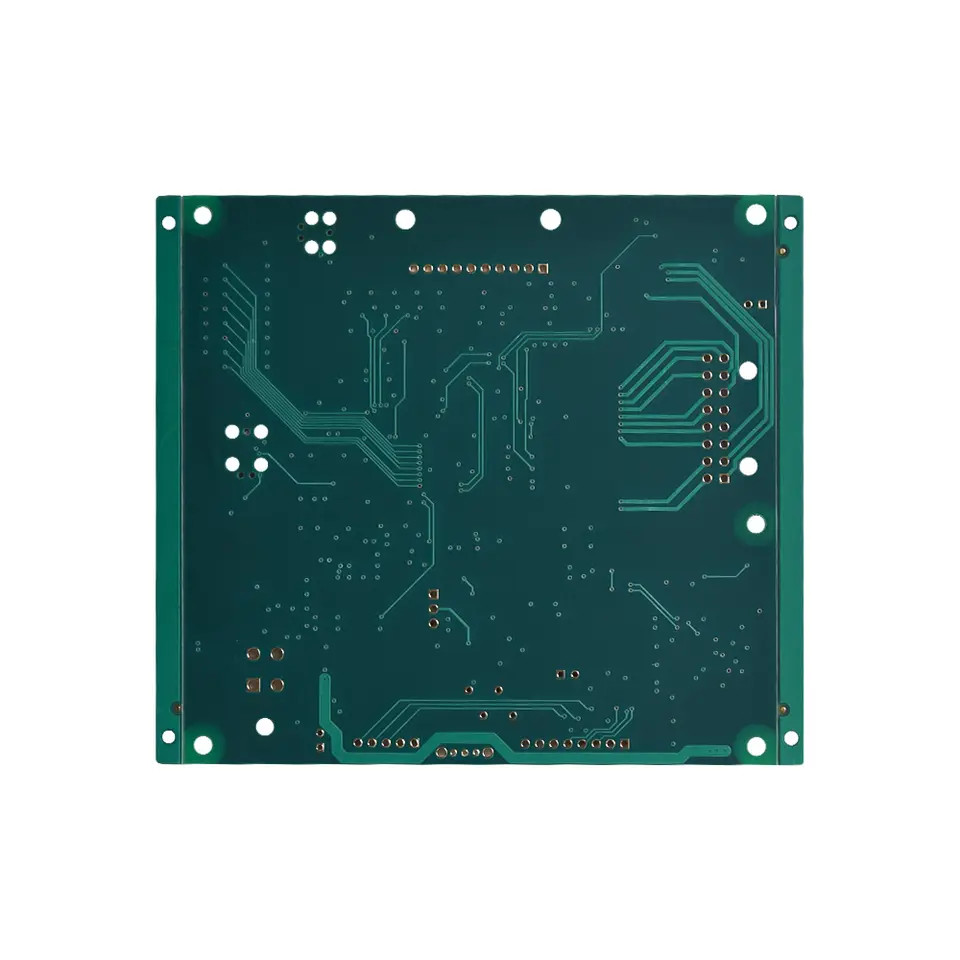

4 층 HDI 녹색 PCB 보드 3 온스 2.0 밀리미터 프린터 배선 기판
고밀도 연결된 프린터 배선 기판
HDI PCB는 고밀도 연결된 프린트 회로 기판의 단축입니다, 그들이 더 좋은 선과 더 가까운 공간과 더 밀집한 와이어링을 특징으로 합니다.
전통적 회로판, 그것의 디자인이 더 작은 관통 홀과 캡처 패드를 포함할 수 있는 것보다 더 높은 회로밀도와 또한 더 높은 접합부 패드 밀도가 HDI 이사회를 위해 인정합니다. 그들은 넓게 장치의 전기적 실행을 강화할 뿐만 아니라, 중량과 윤곽치수의 제품을 감소시키는데 사용됩니다.
HSX 제품 커버 1~32L FR-4 PCB, IMS PCB, HDI 보드, 고주파 PTFE 보드와 리지드 플럭스는 기타 등등에 탑승합니다. 그것은 큰 양 PCB 제조업에 대한 소용적과 더불어, 탄력적 단기거래 생산 서비스 (12 시간 to72 시간)를 제공합니다.
제품은 넓게 통신, 전원 공급기, 컴퓨터 네트워크, 디지털 제품, 산업 제어, 과학과 교육, 의료 설비와 항공우주와 같이 첨단 기술 분야에서 사용됩니다. HSX는 교육을 잘 받은과 경험이 풍부한 팀과 진보적 생산 장치를 소유합니다.
HSX 공장의 능력의 패널 사이즈는 최대 740x500mm이지만, 그러나 패널 사이즈가 600 밀리미터보다 클 때, 그것은 처음에 검토일 필요가 있을 것입니다. 그리고 우리가 도달할 수 있는 최소 패널 사이즈는 5*5mm입니다.
우리가 도달할 수 있는 PCB 두께는 0.2 밀리미터부터 4.0 밀리미터 까지입니다, 판 두께가 4 밀리미터 보다 더 높 또는 0.2 밀리미터 보다 낮을 때, 이사회는 처음에 평가받을 필요가 있을 것입니다. (PS. 판 두께가 0.6 밀리미터보다 같거나 작을 때, 그것은 완성된) HASL 표면에 신청하지 않을 것입니다
안쪽이고 외부 레이어의 기지 구리 두께는 작은 0.3/0.5 온스와 최대 3 온스입니다.
0.15 밀리미터는 공장의 미누먼 구멍 치수 역량입니다, 구멍 치수가 0.15 밀리미터보다 작을 때, 이사회는 처음에 검토될 필요가 있을 것입니다.
솔더 레지스트의 색은 녹색을 포함합니다, 매트 그린, 파란색, 매트 파란색, 검, 매트 흑인들, 노랑, 빨간색, 하얗,와 고객이 상술한 것처럼.
색깔의 걸은 하얀, 흑인들을 포함합니다고 고객이 상술한 것처럼.
| PCB 레이어 | 4 층 | PCB 재료 | FR-4, S1000-2M |
| 구리 두께 |
3 온스는 구리를 완성했습니다 |
PCB 두께 | 2.0MM |
| 민. 구멍 치수 | 0.1 밀리미터 | Min.PCB 트랙 / 격차 : | 3 밀리리터 |
| PCB 솔더 마스크 | 그린 | PCB 실크 스트린 | 백색 |
| PCB 표면은 끝났습니다 | 침지 금 2u | PCB 개요 | V-커트 / 라우팅 |
| 특수한 요구 사항 : | 분. 바이아 홀 0.15 사이즈 밀리미터 | ||
| 애플리케이션 | 자동차 프로덕스트스 | ||
FAQ :
Q1 :공장 또는 거래 기업입니까?
한 : 예, 우리는 공장입니다, 독립적 단기거래 원형 PCB 제조업과 큰 크기 PCB 생산 라인을 가지고 있습니다.
Q2 :당신은 생산을 위해 어떤 종류의 PCB 파일 형태를 받아들일 수 있습니까?
한 : 거버, PROTEL 99SE, PROTEL DXP, 전원 PCB, CAM350, ODB+ (.TGZ)
Q3 :내가 제조해서 그들을 당신에 복종시킬 때 안전한 내 PCB 파일입니까?
한 : 이러한 파일을 다른 어떤 3번째 정당들과 공유하 도 또한, 우리는 당신의 편으로부터 서면 허가를 받지 않는 한 고객의 저작권을 준수하고, 결코 당신의 파일로 다른 사람을 위한 PCB를 제조하지 않을 것입니다. 그리고 우리는 필요한 경우 고객과 함께 NDA에 서명할 수 있습니다.
Q4 :우리가 어떤 PCB 파일 / 거버 파일도 가지고 있지 않고 PCB 샘플만을 가지고 있다면, 나를 위해 그것을 생산하시겠습니까?
한 : 예, 우리는 당신이 PCB에서 클로닝시키도록 도울 수 있습니다. 단지 샘플 PCB를 우리에게 보내시오 그러면 우리는 PCB 디자인에서 클로닝시키고 그것을 수행할 수 있습니다.
Q5 :PCB를 위한 당신의 표준 생산 소요 시간이 무엇입니까?
한 : 샘플 / 원형 (3sqm 이하) :
1-2 층 : 3 내지 5 근무일 (단기거래 서비스를 위한 빠른 24 시간)
4-8 층 : 7~12 근무일 (단기거래 서비스를 위한 빠른 48 시간)
대량 생산 (200sqm 이하) :
1-2 층 :7 내지 12 근무일
4-8 층 :10 내지 15 근무일
Q6 :어떻게 보통 PCB를 수송하시겠습니까?
한 : 보통 소규모 포장물을 위해, 우리는 이사회를 UPS,FedEx 호별 직송 서비스인 DHL으로 수송할 것입니다, 수집을 하기 위해 당신의 운송 계정을 사용하거나 관세 미지급 인도 조건 (수입 관세 미지급) 인도 기한에서 운반하기 위해 본인 계정을 사용할 수 있습니다.
300 킬로그램 보다 더 육중한 화물을 위해, 우리는 수송비를 절감하기 위해 배로 또는 공군에 의해 당신의 PCB 보드를 수송할 수 있습니다. 물론, 당신이 당신 자신의 발송자를 가지고 있다면, 우리는 당신의 출하를 상대해서 그들과 연락할 수 있습니다.
Q7 :당신의 최소 명령량이 무엇입니까?
한 : 어떤 MOQ.The 양도 가격만을 영향을 미치지 않을 것입니다. 가격 요구에 대해 우리에 연락하세요.
Q8 :인쇄 회로 판 어셈블리 서비스와 부품 소스화를 제공할 수 있겠습니까?
한 : 예, 우리는 또한 요청 면 박스가 구축되 뿐만 아니라 부품 소스화와 인쇄 회로 판 어셈블리 서비스를 제공할 수 있습니다.
Q9. 빠른 인용을 얻는 방법?
누구, 소요량, 기타 등등) 면 레이어, 판 두께, 구리 두께, 표면 처리, 솔더 마스크와 실크 스트린 색깔, 특별한 요청 (을 포함하여 거버 파일과 이사회에 대한 세부를 제공하세요
샘플 :
| PCB 타입 | 4L 다층 인쇄 회로 기판 |
| 서피스는 끝났습니다 | LF-HASL |
| 기재 | FR4, TG170 |
| 구리 두께 | 1 온스 안쪽 베이스, 1 온스 끝난 구리 |
| PCB 솔더 마스크 | 양쪽을 위한 그린 |
| PCB 실크 스트린 | 양쪽을 위한 백색 |
| 특수한 요구 사항 | 수지는 홀 / 도금 모서리, 골드 핑거 두께 30u를 " 메웠습니다 |
